申请日 20200522
公开（公告）日 20210126
IPC分类号 B01D29/03; B01D29/64; B01D29/94
摘要
本实用新型涉及橡胶生产技术领域，尤其涉及一种橡胶生产的废水处理装置，包括机箱、安装架、过滤网、铲板、电动推杆、导轨、滑块、举升气缸、限位块、永磁铁、密封检修门、机械锁具、导流板、出水管接头和进水管接头，机箱内壁两侧的中间位置分别与安装架的两侧可拆卸固定连接，过滤网固定安装在安装架上，铲板的底部与过滤网的顶部搭接，电动推杆的自由端与铲板左侧的中间位置固定连接。本实用新型达到了能够定时对过滤网上橡胶杂质进行清理的目的，因此避免了橡胶杂质推积在滤网上形成堵塞现象的发生，不仅提高了对于废水的过滤效率，同时还保证了废水经过过滤网的流动速率，保证了对于橡胶生产所产生废水处理工艺的正常进行。
权利要求书
1.一种橡胶生产的废水处理装置，包括机箱（1）、安装架（2）、过滤网（3）、铲板（4）、电动推杆（5）、导轨（6）、滑块（7）、举升气缸（8）、限位块（10）、永磁铁（11）、密封检修门（12）、机械锁具（13）、导流板（14）、出水管接头（15）和进水管接头（16），其特征在于：所述机箱（1）内壁两侧的中间位置分别与安装架（2）的两侧可拆卸固定连接，所述过滤网（3）固定安装在安装架（2）上，所述铲板（4）的底部与过滤网（3）的顶部搭接，所述电动推杆（5）的自由端与铲板（4）左侧的中间位置固定连接，所述导轨（6）的底部与安装架（2）左侧顶部的中间位置固定连接，所述滑块（7）滑动安装在导轨（6）的内部，所述滑块（7）的右侧与电动推杆（5）左侧的固定端固定连接，所述举升气缸（8）的一侧与机箱（1）内壁的左侧固定连接，所述举升气缸（8）的自由端与滑块（7）的左侧传动连接。
2.根据权利要求1所述的一种橡胶生产的废水处理装置，其特征在于：所述铲板（4）的形状为L形，所述铲板（4）底部的右侧开设有坡度斜边。
3.根据权利要求1所述的一种橡胶生产的废水处理装置，其特征在于：所述安装架（2）顶部的前后方均开设有滑槽（9），所述限位块（10）滑动安装在滑槽（9）的内部，所述限位块（10）的顶部与安装架（2）的顶部相齐平。
4.根据权利要求1所述的一种橡胶生产的废水处理装置，其特征在于：所述永磁铁（11）固定安装在限位块（10）上，所述永磁铁（11）的顶部与限位块（10）的顶部相齐平。
5.根据权利要求1所述的一种橡胶生产的废水处理装置，其特征在于：所述密封检修门（12）的一侧通过铰链固定安装在机箱（1）的前方位置上，所述机械锁具（13）固定安装在密封检修门（12）上。
6.根据权利要求1所述的一种橡胶生产的废水处理装置，其特征在于：所述导流板（14）的两侧分别与机箱（1）内壁的两侧固定连接，所述导流板（14）的顶部位于过滤网（3）底部的下方，所述导流板（14）呈倾斜状态设置。
7.根据权利要求1所述的一种橡胶生产的废水处理装置，其特征在于：所述出水管接头（15）的一端与机箱（1）右侧的底部固定连通，所述进水管接头（16）的一端与机箱（1）的顶部固定连通。
说明书
一种橡胶生产的废水处理装置
技术领域
本实用新型涉及橡胶生产技术领域，尤其涉及一种橡胶生产的废水处理装置。
背景技术
橡胶是指具有可逆形变的高弹性聚合物材料，在室温下富有弹性，在很小的外力作用下能产生较大形变，除去外力后能恢复原状。橡胶属于完全无定型聚合物，它的玻璃化转变温度低，分子量往往很大，大于几十万，橡胶分为天然橡胶与合成橡胶二种。天然橡胶是从橡胶树、橡胶草等植物中提取胶质后加工制成；合成橡胶则由各种单体经聚合反应而得。橡胶制品广泛应用于工业或生活各方面。
在橡胶的生产过程中，其所附带的废水量同样是巨大的，而且生产所产生的废水需要经过处理才能够进行排放，而在对废水处理中，首先需要对废水中的橡胶残渣进行过滤，以此除去废水中的杂质，保证在废水处理工艺的正常进行，然而在对废水中橡胶杂质的过滤中，无法对滤网上的橡胶杂质进行自动清除，从而导致橡胶杂质堆积在滤网上形成堵塞现象，从而降低了对于废水的过滤效率。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种橡胶生产的废水处理装置，达到了能够定时对过滤网上橡胶杂质进行清理的目的，因此避免了橡胶杂质推积在滤网上形成堵塞现象的发生，不仅提高了对于废水的过滤效率，同时还保证了废水经过过滤网的流动速率，保证了对于橡胶生产所产生废水处理工艺的正常进行。
（二）技术方案
为实现上述技术问题，本实用新型提供了如下技术方案：一种橡胶生产的废水处理装置，包括机箱、安装架、过滤网、铲板、电动推杆、导轨、滑块、举升气缸、限位块、永磁铁、密封检修门、机械锁具、导流板、出水管接头和进水管接头，所述机箱内壁两侧的中间位置分别与安装架的两侧可拆卸固定连接，所述过滤网固定安装在安装架上，所述铲板的底部与过滤网的顶部搭接，所述电动推杆的自由端与铲板左侧的中间位置固定连接，所述导轨的底部与安装架左侧顶部的中间位置固定连接，所述滑块滑动安装在导轨的内部，所述滑块的右侧与电动推杆左侧的固定端固定连接，所述举升气缸的一侧与机箱内壁的左侧固定连接，所述举升气缸的自由端与滑块的左侧传动连接。
进一步地，所述铲板的形状为L形，所述铲板底部的右侧开设有坡度斜边。
进一步地，所述安装架顶部的前后方均开设有滑槽，所述限位块滑动安装在滑槽的内部，所述限位块的顶部与安装架的顶部相齐平。
进一步地，所述永磁铁固定安装在限位块上，所述永磁铁的顶部与限位块的顶部相齐平。

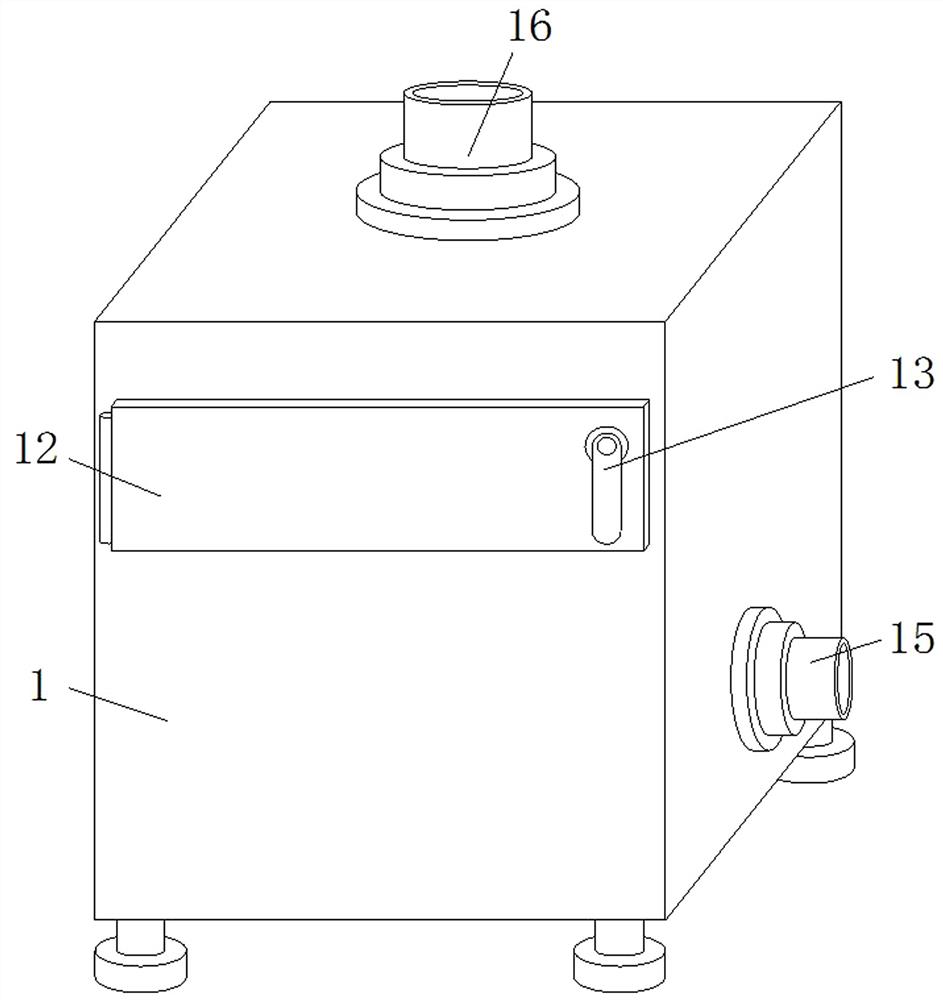

进一步地，所述密封检修门的一侧通过铰链固定安装在机箱的前方位置上，所述机械锁具固定安装在密封检修门上。
进一步地，所述导流板的两侧分别与机箱内壁的两侧固定连接，所述导流板的顶部位于过滤网底部的下方，所述导流板呈倾斜状态设置。
进一步地，所述出水管接头的一端与机箱右侧的底部固定连通，所述进水管接头的一端与机箱的顶部固定连通。
（三）有益效果
本实用新型提供了一种橡胶生产的废水处理装置，具备以下有益效果：
1、本实用新型通过电动推杆的运行驱动铲板在过滤网的顶部向右侧移动，在铲板移动的过程中能够对过滤网表面的橡胶残渣进行铲取，随后电动推杆回程动作带动铲板位移至左侧初始位置，随后配合举升气缸的运行驱动滑块在导轨的内部向上位移，同时铲板以及其上的橡胶残渣同步向上位移，此时打开密封检修门便可对铲板上的橡胶残渣进行清理收集，从而达到了能够定时对过滤网上橡胶杂质进行清理的目的，因此避免了橡胶杂质推积在滤网上形成堵塞现象的发生，不仅提高了对于废水的过滤效率，同时还保证了废水经过过滤网的流动速率，保证了对于橡胶生产所产生废水处理工艺的正常进行。
2、本实用新型由于滑槽、限位块和永磁铁的设置，通过限位块能够在滑槽内部的滑动，此时配合永磁铁与铲板前后方底部的吸附进行固定，能够使铲板在X轴线上位移时保持直线状态，同时提高了铲板在对橡胶杂质铲取使得稳定性。
3、本实用新型由于导流板的设置，通过导流板的倾斜状态设置，能够使过滤后的废水落在导流板上进行导向流动，不仅能够提高废水通过出水管接头流出的流动速率，而且还能够避免废水残留在机箱的内部，因此提高了对于废水的过滤效率，缩短了过滤工艺的时长。
发明人 （邓继辉）
