申请日 20200506
公开（公告）日 20210126
IPC分类号 C02F9/04; C02F101/30
摘要
本实用新型属于废水处理技术领域，尤其为一种反渗透工业有机废水处理设备，包括底板，所述底板的下表面设置有固定柱，所述固定柱的内部安装有滚轮，所述固定柱的表面贯穿有固定轴，所述底板的上表面设置有第一箱体，所述第一箱体的顶部设有进水口，所述第一箱体的侧面设置有推拉板，所述推拉板的一端安装有过滤网，所述第一箱体的一侧设置有防护壳，所述内部安装有伸缩装置。通过在第一箱体的内部设置过滤网，可以将水中的杂质过滤掉，通过在第一箱体的一侧设置防护壳，在防护壳的内部设置伸缩装置，伸缩装置配合移动板与滑轨、连接柱，可以移动压板，对废水产生压力，将废水移动到第二箱体，不要再人工移动压板。
权利要求书

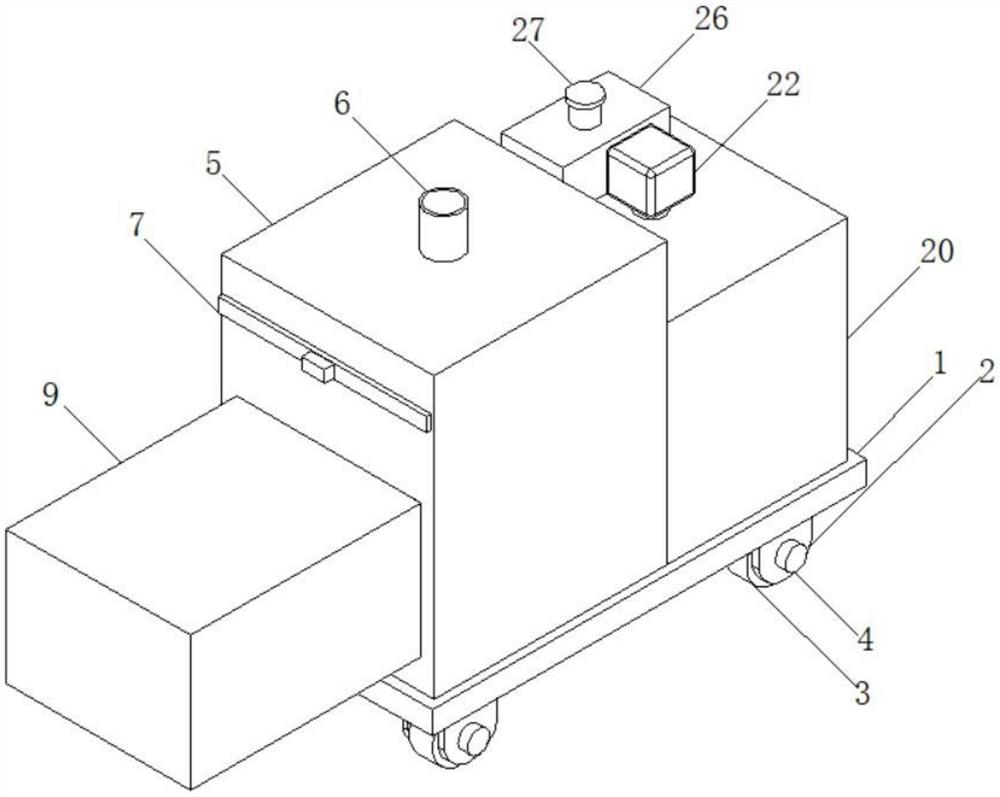

1.一种反渗透工业有机废水处理设备，包括底板(1)，所述底板(1)的下表面设置有固定柱(2)，其特征在于：所述固定柱(2)的内部安装有滚轮(3)，所述固定柱(2)的表面贯穿有固定轴(4)，所述底板(1)的上表面设置有第一箱体(5)，所述第一箱体(5)的顶部设有进水口(6)，所述第一箱体(5)的侧面设置有推拉板(7)，所述推拉板(7)的一端安装有过滤网(8)，所述第一箱体(5)的一侧设置有防护壳(9)，所述内部安装有伸缩装置(10)，所述伸缩装置(10)的一端连接有移动板(11)，所述移动板(11)的表面贯穿有第一连接管(12)，所述第一连接管(12)的内部安装有滑轨(13)，所述滑轨(13)的一端安装第一挡板(14)，所述滑轨(13)的另一端安装有第二挡板(15)，所述移动板(11)的表面设置有连接柱(16)，所述连接柱(16)的一端连接有压板(18)，所述第一箱体(5)的侧面贯穿有第二连接管(17)，所述第一箱体(5)的一侧设有反渗透膜(19)，所述底板(1)的上表面设置有第二箱体(20)，所述第二箱体(20)的顶部贯穿有第三连接管(21)，所述第三连接管(21)的一端焊接有电机(22)，所述第三连接管(21)的内部安装有转轴(23)，所述转轴(23)的表面设置有搅拌棒(24)，所述转轴(23)的表面设置有搅拌叶(25)，所述第二箱体(20)的顶部安装有药剂箱(26)，所述药剂箱(26)的顶部设置有药剂进管(27)，所述药剂箱(26)的底部安装有药剂出管(28)，所述第二箱体(20)的底部设置有出水管(29)，所述出水管(29)的内部安装有闸阀(30)。
2.根据权利要求1所述的一种反渗透工业有机废水处理设备，其特征在于：所述反渗透膜(19)安装在第一箱体(5)与第二箱体(20)的之间。
3.根据权利要求1所述的一种反渗透工业有机废水处理设备，其特征在于：所述连接柱(16)安装在第二连接管(17)的内部，所述连接柱(16)的数量为两个，所述压板(18)安装在第一箱体(5)的内部。
4.根据权利要求1所述的一种反渗透工业有机废水处理设备，其特征在于：所述伸缩装置(10)的数量为两个，所述伸缩装置(10)的一端与防护壳(9)连接，所述伸缩装置(10)的一端与移动板(11)连接。
5.根据权利要求1所述的一种反渗透工业有机废水处理设备，其特征在于：所述药剂出管(28)的贯穿于第二箱体(20)的表面，所述药剂出管(28)的表面开设有多个圆孔。
6.根据权利要求1所述的一种反渗透工业有机废水处理设备，其特征在于：所述固定柱(2)的数量为多个，所述固定柱(2)的通过固定轴(4)与滚轮(3)连接。
说明书
一种反渗透工业有机废水处理设备
技术领域
本实用新型属于废水处理技术领域，具体涉及一种反渗透工业有机废水处理设备。
背景技术
有机废水一般是指由造纸、皮革及食品等行业排出的在2000mg/L以上废水。这些废水中含有大量的碳水化合物、脂肪、蛋白、纤维素等有机物,如果直接排放，会造成严重污染。有机废水按其性质来源可分为三大类:一、易于生物降解有机废水；二、有机物可以降解,但含有害物质的废水；三、难生物降解的和有害的有机废水。
然而，现有的反渗透有机废水处理设备由于结构复杂，操作不便，需要人工移动压板，对废水进行过滤，因此，如何提供一种便于使用的反渗透工业有机废水处理设备成了这一技术领域人员需要探讨与交流的问题。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种反渗透工业有机废水处理设备，解决了使用不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种反渗透工业有机废水处理设备，包括底板，所述底板的下表面设置有固定柱，所述固定柱的内部安装有滚轮，所述固定柱的表面贯穿有固定轴，所述底板的上表面设置有第一箱体，所述第一箱体的顶部设有进水口，所述第一箱体的侧面设置有推拉板，所述推拉板的一端安装有过滤网，所述第一箱体的一侧设置有防护壳，所述内部安装有伸缩装置，所述伸缩装置的一端连接有移动板，所述移动板的表面贯穿有第一连接管，所述第一连接管的内部安装有滑轨，所述滑轨的一端安装第一挡板，所述滑轨的另一端安装有第二挡板，所述移动板的表面设置有连接柱，所述连接柱的一端连接有压板，所述第一箱体的侧面贯穿有第二连接管，所述第一箱体的一侧设有反渗透膜，所述底板的上表面设置有第二箱体，所述第二箱体的顶部贯穿有第三连接管，所述第三连接管的一端焊接有电机，所述第三连接管的内部安装有转轴，所述转轴的表面设置有搅拌棒，所述转轴的表面设置有搅拌叶，所述第二箱体的顶部安装有药剂箱，所述药剂箱的顶部设置有药剂进管，所述药剂箱的底部安装有药剂出管，所述第二箱体的底部设置有出水管，所述出水管的内部安装有闸阀。
优选的，所述反渗透膜安装在第一箱体与第二箱体的之间。
优选的，所述连接柱安装在第二连接管的内部，所述连接柱的数量为两个，所述压板安装在第一箱体的内部。
优选的，所述伸缩装置的数量为两个，所述伸缩装置的一端与防护壳连接，所述伸缩装置的一端与移动板连接。
优选的，所述药剂出管的贯穿于第二箱体的表面，所述药剂出管的表面开设有多个圆孔。
优选的，所述固定柱的数量为多个，所述固定柱的通过固定轴与滚轮连接。
与现有技术相比，本实用新型的有益效果是：
通过在第一箱体的内部设置过滤网，可以将水中的杂质过滤掉，通过在第一箱体的一侧设置防护壳，在防护壳的内部设置伸缩装置，伸缩装置配合移动板与滑轨、连接柱，可以移动压板，对废水产生压力，将废水移动到第二箱体，不要再人工移动压板。
发明人 （张元明;黄忠华;）
