申请日 20200508
公开（公告）日 20210126
IPC分类号 C02F9/04; C02F1/28; C02F101/14
摘要
本实用新型涉及废水处理领域，公开了一种含氟废水分流处理装置，包括：设有第一进水口和第一出水口且内部具有空腔的分流池；在所述分流池的第一进水口的相对侧壁上分别设置有负极板和正极板；在所述分流池中设有独立的反应池；所述反应池包括第二进水口、第二出水口以及内置于所述反应池中用于吸附氟离子的吸附组件；所述反应池的第二进水口位于靠近所述正极板的一侧。基于负极板和正极板的设置，污水进入所述分流池的第一进水口后，大部分的氟离子将通过第二进水口进入反应池中，然后利用吸附组件过滤、吸附氟离子。这样，就减少了该含氟废水分流处理装置的污水处理量，提高了污水处理效率。
权利要求书

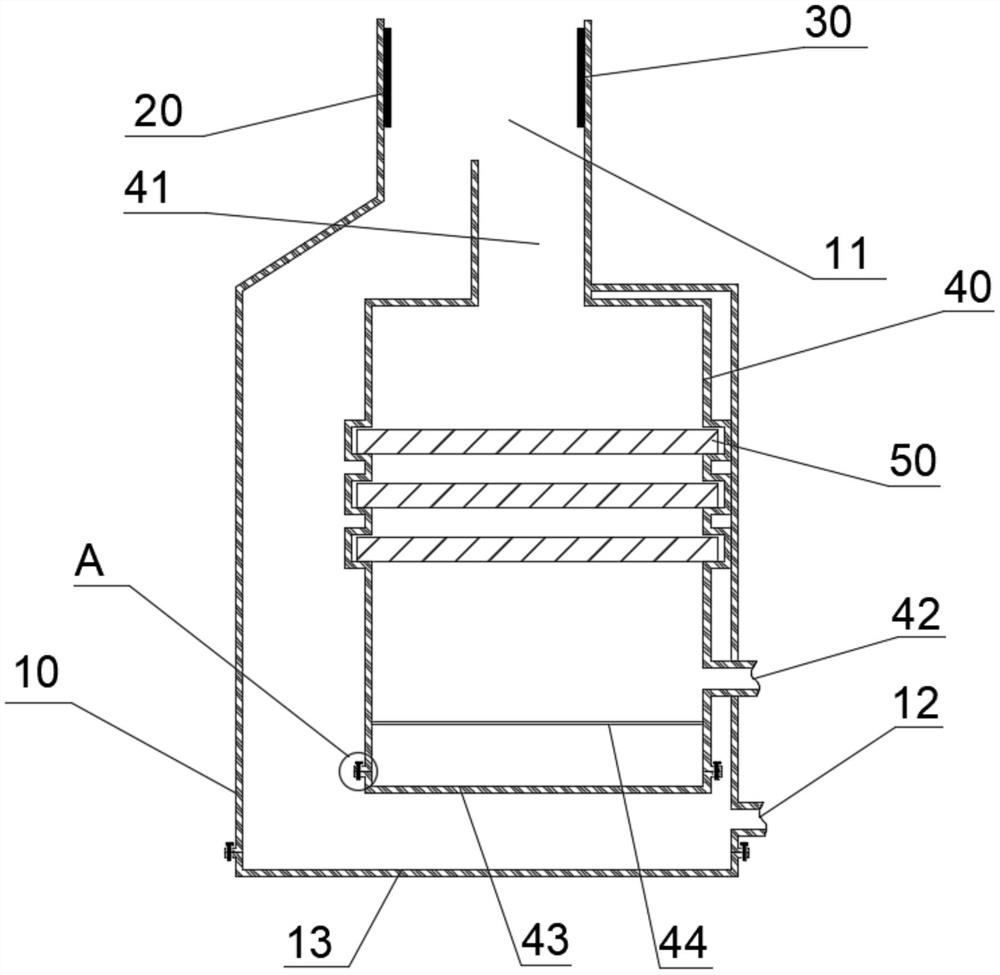

1.一种含氟废水分流处理装置，其特征在于，所述含氟废水分流处理装置包括：设有第一进水口(11)和第一出水口(12)且内部具有空腔的分流池(10)；在所述分流池(10)的第一进水口(11)的相对侧壁上分别设置有负极板(20)和正极板(30)；在所述分流池(10)中设有独立的反应池(40)；所述反应池(40)包括第二进水口(41)、第二出水口(42)以及内置于所述反应池(40)中用于吸附氟离子的吸附组件(50)；所述反应池(40)的第二进水口(41)位于靠近所述正极板(30)的一侧。
2.根据权利要求1所述的含氟废水分流处理装置，其特征在于，所述吸附组件(50)包括设置有通孔的上过滤层(51)和下过滤层(53)，以及被夹持在所述上过滤层(51)和下过滤层(53)之间的中间过滤层(52)；所述上过滤层(51)和所述下过滤层(53)上均设置有若干通孔；所述中间过滤层(52)设置为亚氨基二乙酸型载铝螯合树脂。
3.根据权利要求2所述的含氟废水分流处理装置，其特征在于，所述上过滤层(51)和所述下过滤层(53)上涂覆有活性炭。
4.根据权利要求2所述的含氟废水分流处理装置，其特征在于，所述上过滤层(51)上的通孔与所述下过滤层(53)上的通孔交错设置。
5.根据权利要求2所述的含氟废水分流处理装置，其特征在于，所述吸附组件(50)设置为三组，三组所述吸附组件(50)间隔设置。
6.根据权利要求1所述的含氟废水分流处理装置，其特征在于，所述反应池(40)还包括用于打开和关闭所述反应池(40)的第二底盖(43)。
7.根据权利要求6所述的含氟废水分流处理装置，其特征在于，在所述第二底盖(43)和第二出水口之间设置有滤网(44)，所述滤网(44)和所述第二底盖(43)之间设置有氢氧化钙和/或氯化钙包裹。
8.根据权利要求7所述的含氟废水分流处理装置，其特征在于，所述第二底盖(43)的边缘和所述反应池(40)的侧壁均设置有固定耳(45)，所述固定耳(45)上均设置有同规格的螺纹孔，两个所述固定耳(45)之间能够通过螺栓(46)连接。
9.根据权利要求6-8中任意一项所述的含氟废水分流处理装置，其特征在于，所述分流池(10)还包括用于打开和关闭所述分流池(10)的第一底盖(13)。
10.根据权利要求9所述的含氟废水分流处理装置，其特征在于，所述第一出水口(12)设置在所述第二底盖(43)和所述第一底盖(13)之间。
说明书
含氟废水分流处理装置
技术领域
本实用新型涉及废水处理装置领域，具体地涉及一种含氟废水分流处理装置。
背景技术
我国氟化工产业发展迅速，氟化工市场总体上正以15-20％的速度增长，在今后较长时期内，氟化工行业也将是化工领域内发展速度最快的行业之一。但是，氟化工产品制造过程中会产生大量的含氟废水，很容易污染环境。
环境中的土壤、海水、地面水、地下水都含氟，一般情况下的地下水含氟量一般为1.0～3.0毫克/升，但受到氟污染的影响，有些地区形成高氟区，高氟区的氟含量可达10～20毫克/升。氟污染是指氟及其化合物引起的环境污染，主要来源于铝的冶炼、磷矿石加工、磷肥生产、氟化工、半导体和液晶屏行业、钢铁冶炼和煤炭燃烧过程的排放物。高氟区居民长期饮用高氟水，会出现牙齿和骨骼氟中毒，且氟污染可以使动植物中毒，影响农业和牧业生产。因此，对含氟废水进行处理，避免污水及污染物直接流入水域，对改善环境，人们的身体健康，促进经济发展，提高城市品位具有重要意义。
现有技术中含氟废水分流处理装置普遍存在装置结构复杂、处理效率低、占地面积大等问题，不能得到很好的推广，同时也增加了企业生产成本。
实用新型内容
本实用新型的目的是提供一种含氟废水处理效率较高的含氟废水分流处理装置。
为了实现上述目的，本实用新型提供一种含氟废水分流处理装置，所述含氟废水分流处理装置包括：设有第一进水口和第一出水口且内部具有空腔的分流池；在所述分流池的第一进水口的相对侧壁上分别设置有负极板和正极板；在所述分流池中设有独立的反应池；所述反应池包括第二进水口、第二出水口以及内置于所述反应池中用于吸附氟离子的吸附组件；所述反应池的第二进水口位于靠近所述正极板的一侧。
基于负极板和正极板的设置，污水进入所述分流池的第一进水口后，大部分的氟离子将通过第二进水口进入反应池中，然后利用吸附组件过滤、吸附氟离子。这样，就减少了该含氟废水分流处理装置的污水处理量，提高了污水处理效率。另外，该含氟废水分流处理装置结构简单，操作方便且不需要占用太大的面积，大大较少了企业的生产成本。
进一步地，所述吸附组件包括设置有通孔的上过滤层和下过滤层，以及被夹持在所述上过滤层和下过滤层之间的中间过滤层；所述上过滤层和所述下过滤层上均设置有若干通孔；所述中间过滤层设置为亚氨基二乙酸型载铝螯合树脂。
进一步地，所述上过滤层和所述下过滤层上涂覆有活性炭。
进一步地，所述上过滤层上的通孔与所述下过滤层上的通孔交错设置。
进一步地，所述吸附组件设置为三组，三组所述吸附组件间隔设置。
进一步地，所述反应池还包括用于打开和关闭所述反应池的第二底盖。
进一步地，在所述第二底盖和第二出水口之间设置有滤网，所述滤网和所述第二底盖之间设置有氢氧化钙和/或氯化钙包裹。
进一步地，所述第二底盖的边缘和所述反应池的侧壁均设置有固定耳，所述固定耳上均设置有同规格的螺纹孔，两个所述固定耳之间能够通过螺栓连接。
进一步地，所述分流池还包括用于打开和关闭所述分流池的第一底盖。
进一步地，所述第一出水口设置在所述第二底盖和所述第一底盖之间。
本实用新型的其它特征和优点将在随后的具体实施方式部分予以详细说明。
发明人 （程海翔;金鑫;张辉;刘倩赟;李建辉;）
