申请日 20201022
公开（公告）日 20210126
IPC分类号 C02F1/48; C02F101/20
摘要
本发明涉及节能设备技术领域，且公开了一种节能的钢铁加工废水中铁粉回收装置，包括机体、废水管、收集箱，机体内连接有电机，电机连接有连接杆，连接杆连接有锥轮，锥轮连接有传动齿轮，顶部传动齿轮连接有传动箱、转动杆，传动箱连接有转动齿盘，转动杆连接有倾斜杆，倾斜杆连接有传动杆，传动杆连接有活塞杆，活塞杆连接有活塞块，活塞块连接有电磁杆，电磁杆连接有电磁线圈。该节能的钢铁加工废水中铁粉回收装置，通过倾斜杆的转动带动传动杆在传动箱内滑动，传动杆的滑动带动活塞杆和活塞块对电磁线圈的压缩和拉伸，来增强电磁线圈的磁力和较弱电磁线圈的磁力，从而对废水中的细小铁粉进行吸附收集。
权利要求书

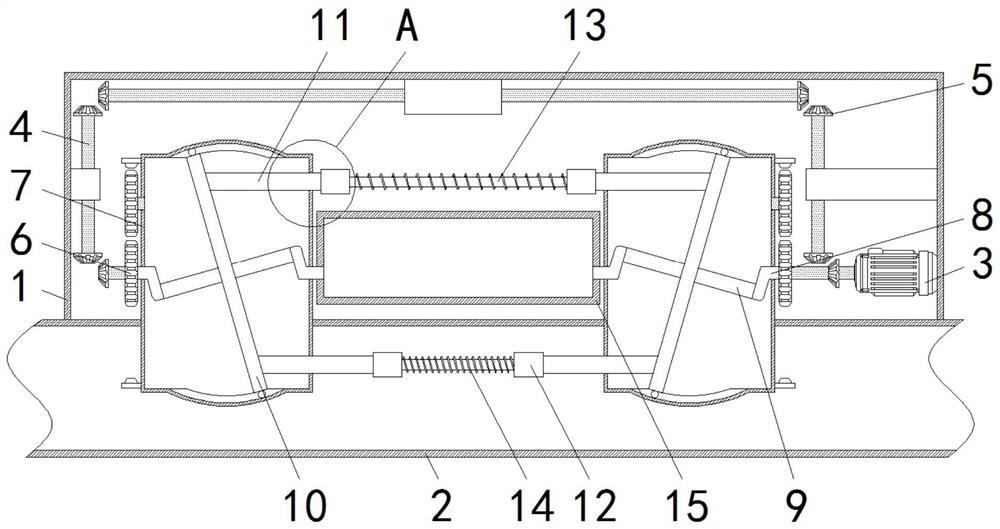

1.一种节能的钢铁加工废水中铁粉回收装置，包括机体(1)，其特征在于：所述机体(1)底部固定连接有废水管(2)，所述机体(1)内右侧底部固定连接有电机(3)，所述电机(3)左侧固定连接有连接杆(4)，所述连接杆(4)左侧固定连接有锥轮(5)，所述锥轮(5)左侧通过连接杆(4)固定连接有传动齿轮(6)，顶部所述传动齿轮(6)右侧通过连接杆(4)滑动连接有传动箱(7)，所述传动箱(7)左侧固定连接有转动齿盘(16)，底部所述传动齿轮(6)右侧且转动插接在传动箱(7)内固定连接有转动杆(8)，所述转动杆(8)右侧固定连接有倾斜杆(9)，所述倾斜杆(9)外侧转动连接有传动杆(10)，所述传动杆(10)右侧转动连接有活塞杆(11)，所述活塞杆(11)右侧固定连接有活塞块(12)，所述活塞块(12)内滑动连接有电磁杆(13)，所述电磁杆(13)外侧且位于两个活塞块(12)之间滑动连接有电磁线圈(14)，所述转动杆(8)右侧且位于两个传动箱(7)之间转动连接有收集箱(15)，所述活塞杆(11)内开设有润滑槽(17)。
2.根据权利要求1所述的一种节能的钢铁加工废水中铁粉回收装置，其特征在于：所述传动箱(7)靠近传动齿轮(6)一侧开设有圆形滑槽，内部开设有弧形滑槽。
3.根据权利要求1所述的一种节能的钢铁加工废水中铁粉回收装置，其特征在于：顶部所述传动齿轮(6)通过连接杆(4)在传动箱(7)圆形滑槽内滑动。
4.根据权利要求1所述的一种节能的钢铁加工废水中铁粉回收装置，其特征在于：所述传动杆(10)两端有一小球，通过其在传动箱(7)弧形滑槽内滑动。
5.根据权利要求1所述的一种节能的钢铁加工废水中铁粉回收装置，其特征在于：两个所述锥轮(5)间通过连接杆(4)连接，并通过一固定块连接在机体(1)内。
6.根据权利要求1所述的一种节能的钢铁加工废水中铁粉回收装置，其特征在于：所述活塞杆(11)远离活塞块(12)一端通过一万向球在传动杆(10)内转动。
7.根据权利要求1所述的一种节能的钢铁加工废水中铁粉回收装置，其特征在于：所述倾斜杆(9)与地面不平行，传动杆(10)垂直连接在倾斜杆(9)上。
8.根据权利要求1所述的一种节能的钢铁加工废水中铁粉回收装置，其特征在于：所述收集箱(15)呈倒等腰梯形状。
说明书
一种节能的钢铁加工废水中铁粉回收装置
技术领域
本发明涉及节能设备技术领域，具体为一种节能的钢铁加工废水中铁粉回收装置。
背景技术
节能就是尽可能地减少能源消耗量，生产出与原来同样数量、同样质量的产品；或者是以原来同样数量的能源消耗量，生产出比原来更多或数量相等质量更好的产品。倡导节能环保，用以节约现有能源消耗量，提倡环保型新能源开发，造福社会。
钢铁到钢铁制品需经过锻造、车铣等工序，钢铁在车铣过程中会形成细小的铁粉、铁屑，并随冷却液和清洗液流入废水管道，较大的铁屑可通过滤网进行拦截并打捞收集，但细小的铁粉极难被拦截收集，若不对其进行收集，会造成铁的浪费。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种节能的钢铁加工废水中铁粉回收装置，具备可收集细小铁粉，节约能源的优点，解决了细小铁粉无法收集，能源浪费的问题。
(二)技术方案
为实现上述可收集细小铁粉，节约能源的目的，本发明提供如下技术方案：一种节能的钢铁加工废水中铁粉回收装置，包括机体，所述机体底部固定连接有废水管，所述机体内右侧底部固定连接有电机，所述电机左侧固定连接有连接杆，所述连接杆左侧固定连接有锥轮，所述锥轮左侧通过连接杆固定连接有传动齿轮，顶部所述传动齿轮右侧通过连接杆滑动连接有传动箱，所述传动箱左侧固定连接有转动齿盘，底部所述传动齿轮右侧且转动插接在传动箱内固定连接有转动杆，所述转动杆右侧固定连接有倾斜杆，所述倾斜杆外侧转动连接有传动杆，所述传动杆右侧转动连接有活塞杆，所述活塞杆右侧固定连接有活塞块，所述活塞块内滑动连接有电磁杆，所述电磁杆外侧且位于两个活塞块之间滑动连接有电磁线圈，所述转动杆右侧且位于两个传动箱之间转动连接有收集箱，所述活塞杆内开设有润滑槽。
优选的，所述传动箱靠近传动齿轮一侧开设有圆形滑槽，内部开设有弧形滑槽。
优选的，顶部所述传动齿轮通过连接杆在传动箱圆形滑槽内滑动。
优选的，所述传动杆两端有一小球，通过其在传动箱弧形滑槽内滑动。
优选的，两个所述锥轮间通过连接杆连接，并通过一固定块连接在机体内。
优选的，所述活塞杆远离活塞块一端通过一万向球在传动杆内转动。
优选的，所述倾斜杆与地面不平行，传动杆垂直连接在倾斜杆上。
优选的，所述收集箱呈倒等腰梯形状。
(三)有益效果
与现有技术相比，本发明提供了一种节能的钢铁加工废水中铁粉回收装置，具备以下有益效果：
1、该节能的钢铁加工废水中铁粉回收装置，通过倾斜杆的转动带动传动杆在传动箱内滑动，传动杆的滑动带动活塞杆和活塞块对电磁线圈的压缩和拉伸，来增强电磁线圈的磁力和较弱电磁线圈的磁力，从而对废水中的细小铁粉进行吸附收集。
2、该节能的钢铁加工废水中铁粉回收装置，通过倾斜杆的转动带动传动杆在传动箱内靠近收集箱一侧滑动，从而传动杆带动活塞杆和活塞块向电磁杆中心部位移动，使电磁杆对润滑槽内润滑剂进行挤压，润滑剂通过润滑槽连接的软管进入倾斜杆与传动杆的连接处，以及传动杆两端圆球位于的弧形滑槽内，对两处位置进行润滑，减少摩擦，从而延长使用寿命。
发明人 （陈慧约）
