申请日 20191226
公开（公告）日 20210126
IPC分类号 B01D33/04; B01D33/76
摘要
本实用新型公开了一种工业污水处理用过滤装置，包括过滤机构、转动机构、支撑板和固定电机，所述转动机构的外端面转动套接有用于过滤的过滤机构，所述转动机构的侧端面对称转动插接有固定电机，且两组所述固定电机之间通过支撑板进行固定连接。本实用新型在进行过滤时，使用者可将装置防止在工业废水处理口，随后通过外部支撑机构调节装置至合适的倾斜角度，启动固定电机，此时固定电机能带动转动机构进行快速的转动，两组转动机构能带动过滤机构进行快速的转动，进而使得过滤机构在对废水进行过滤时，能将过滤后的废物直接输送出去，提高了过滤的效率。
权利要求书

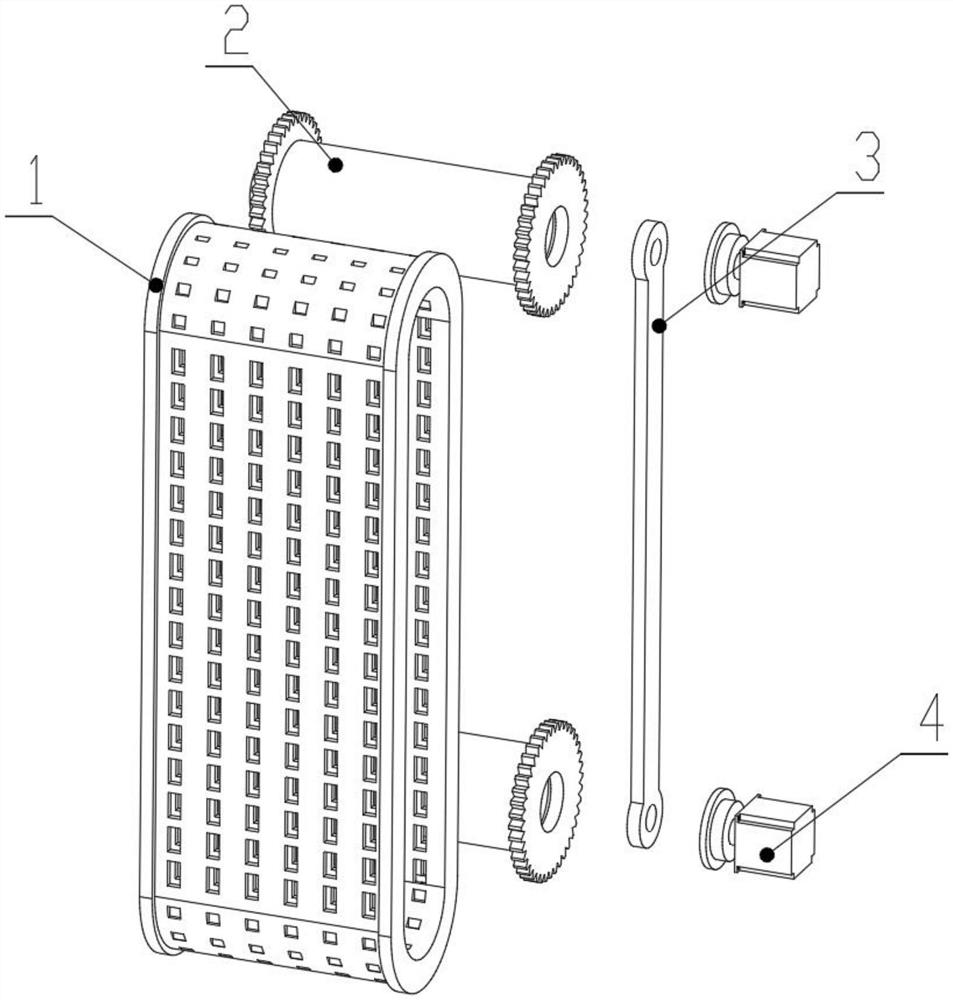

1.一种工业污水处理用过滤装置，其特征在于：包括过滤机构(1)、转动机构(2)、支撑板(3)和固定电机(4)，
所述转动机构(2)的外端面转动套接有用于过滤的过滤机构(1)，所述转动机构(2)的侧端面对称转动插接有固定电机(4)，且两组所述固定电机(4)之间通过支撑板(3)进行固定连接，所述转动机构(2)包括滚轴(201)、固定齿轮(202)、连接槽(203)和限位板(204)，所述滚轴(201)的侧端面对称开设有用于连接的连接槽(203)，且位于所述连接槽(203)的内端面活动卡接有用于支撑的限位板(204)，所述滚轴(201)的侧端面对称固定连接有固定齿轮(202)。
2.根据权利要求1所述的一种工业污水处理用过滤装置，其特征在于：所述过滤机构(1)包括第一格栅网(101)、防护边(102)、第二格栅网(103)和过滤孔(104)，所述第二格栅网(103)的外端面通过防护边(102)固定连接有用于过滤的第一格栅网(101)，且位于所述第一格栅网(101)和所述第二格栅网(103)的外端面均匀等距贯通开设有用于过滤的过滤孔(104)。
3.根据权利要求2所述的一种工业污水处理用过滤装置，其特征在于：所述限位板(204)包括用于支撑的横梁以及对称固定连接在横梁侧端头的连接轴。
4.根据权利要求3所述的一种工业污水处理用过滤装置，其特征在于：所述连接轴与连接槽(203)相适配，且所述限位板(204)通过连接轴与连接槽(203)相适配与滚轴(201)进行转动连接。
5.根据权利要求1所述的一种工业污水处理用过滤装置，其特征在于：所述固定电机(4)包括用于供能的电机以及转动连接在电机前端面的卡接盘。
6.根据权利要求2所述的一种工业污水处理用过滤装置，其特征在于：所述第一格栅网(101)与第二格栅网(103)之间的过滤孔(104)相正对。
说明书
一种工业污水处理用过滤装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种工业污水处理用过滤装置。
背景技术
现有的工业污水在进行过滤时需要用格栅网进行粗滤，使得污水内部的一些大体积的杂物进行过滤，从而方便后续对污水进行更加彻底的处理，提高了对污水处理的效率，但是现有的格栅网大多数都为固定设置，同时对垃圾过滤的垃圾进行输送较为麻烦，降低了处理大体积垃圾的清洁功能，所以急需一种工业污水处理用过滤装置来解决上述存在的问题。
实用新型内容
本实用新型的目的在于提供一种工业污水处理用过滤装置，以解决上述背景技术中提出的现有的格栅网大多数都为固定设置，同时对垃圾过滤的垃圾进行输送较为麻烦，降低了处理大体积垃圾的清洁功能等问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业污水处理用过滤装置，包括过滤机构、转动机构、支撑板和固定电机，
所述转动机构的外端面转动套接有用于过滤的过滤机构，所述转动机构的侧端面对称转动插接有固定电机，且两组所述固定电机之间通过支撑板进行固定连接，所述转动机构包括滚轴、固定齿轮、连接槽和限位板，所述滚轴的侧端面对称开设有用于连接的连接槽，且位于所述连接槽的内端面活动卡接有用于支撑的限位板，所述滚轴的侧端面对称固定连接有固定齿轮，在进行过滤时，使用者可将装置防止在工业废水处理口，随后通过外部支撑机构调节装置至合适的倾斜角度，启动固定电机，此时固定电机能带动转动机构进行快速的转动，两组转动机构能带动过滤机构进行快速的转动，进而使得过滤机构在对废水进行过滤时，能将过滤后的废物直接输送出去，提高了过滤的效率。
优选的，所述过滤机构包括第一格栅网、防护边、第二格栅网和过滤孔，所述第二格栅网的外端面通过防护边固定连接有用于过滤的第一格栅网，且位于所述第一格栅网和所述第二格栅网的外端面均匀等距贯通开设有用于过滤的过滤孔，防护边能方便与污水排放口对接，提高过滤的效率，同时第一格栅网和第二格栅网的双层设置，能有效提高使用寿命，且能最大程度的提高过滤效率。
优选的，所述限位板包括用于支撑的横梁以及对称固定连接在横梁侧端头的连接轴，能为滚轴提供足够的支撑，方便后续进行快速的转动。
优选的，所述连接轴与连接槽相适配，且所述限位板通过连接轴与连接槽相适配与滚轴进行转动连接，能在为滚轴提供支撑的基础上，不影响滚轴的转动。
优选的，所述固定电机包括用于供能的电机以及转动连接在电机前端面的卡接盘，方便后续进行快捷的定位和连接。
优选的，所述第一格栅网与第二格栅网之间的过滤孔相正对，能提高过滤效率。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型在进行过滤时，使用者可将装置防止在工业废水处理口，随后通过外部支撑机构调节装置至合适的倾斜角度，启动固定电机，此时固定电机能带动转动机构进行快速的转动，两组转动机构能带动过滤机构进行快速的转动，进而使得过滤机构在对废水进行过滤时，能将过滤后的废物直接输送出去，提高了过滤的效率；
2、本实用新型中的防护边能方便与污水排放口对接，提高过滤的效率，同时第一格栅网和第二格栅网的双层设置，能有效提高使用寿命，且能最大程度的提高过滤效率。
发明人 （胡炳俊）
