申请日 20191218
公开（公告）日 20210126
IPC分类号 B01D36/02; C02F9/02
摘要
本实用新型公开了城镇污水高效低耗一体化处理装置，包括支撑机构，还包括用于过滤固体废弃物的第一清理机构、第二清理机构和用于过滤污水的过滤桶、挤压机构以及用于将水势能转化为动能的传动机构，所述第一清理机构、所述第二清理机构、所述挤压机构设置在所述支撑机构内侧。本实用新型利用第一清理机构、第二清理机构能够分段过滤废水中的颗粒物，有效对固体颗粒物进行收集，利用过滤桶和挤压机构配合，能够将已经过滤过固体颗粒物的废水进行净化，保证排出的水清洁度，避免影响地下水，本装置利用传动机构和挤压机构能够利用水势能转化为动能，提高环保效率，降低能耗。
权利要求书
1.城镇污水高效低耗一体化处理装置，包括支撑机构(1)，其特征在于：还包括用于过滤固体废弃物的第一清理机构(3)、第二清理机构(4)和用于过滤污水的过滤桶(5)、挤压机构(6)以及用于将水势能转化为动能的传动机构(2)，所述第一清理机构(3)、所述第二清理机构(4)、所述挤压机构(6)设置在所述支撑机构(1)内侧，所述传动机构(2)连接所述第一清理机构(3)、所述第二清理机构(4)、所述挤压机构(6)，所述过滤桶(5)连接在所述挤压机构(6)一端。
2.根据权利要求1所述的城镇污水高效低耗一体化处理装置，其特征在于：所述挤压机构(6)包括第一漏斗(61)、第一挤压筒(62)、旋转轴(63)、蜗轮(64)，所述第一漏斗(61)下端连接所述第一挤压筒(62)，所述第一挤压筒(62)内部连接螺旋挤压杆(66)，所述螺旋挤压杆(66)输入端连接所述旋转轴(63)，所述旋转轴(63)连接所述蜗轮(64)，所述蜗轮(64)连接蜗杆(65)，所述蜗杆(65)输入端连接第一输入链轮(67)，所述第一输入链轮(67)连接所述传动机构(2)。
3.根据权利要求1所述的城镇污水高效低耗一体化处理装置，其特征在于：所述挤压机构(6)包括第二漏斗(611)、第二挤压筒(612)、推杆(613)、曲柄摇杆(614)，所述第二漏斗(611)下端连接所述第二挤压筒(612)，所述第二挤压筒(612)内部连接推动活塞(617)，所述推动活塞(617)动力端连接所述推杆(613)，所述推杆(613)一端连接所述曲柄摇杆(614)，所述曲柄摇杆(614)连接在滚轮(615)上，所述滚轮(615)输入端连接第二输入链轮(616)，所述第二输入链轮(616)连接所述传动机构(2)。
4.根据权利要求1所述的城镇污水高效低耗一体化处理装置，其特征在于：所述支撑机构(1)包括支撑壳体(11)、固定板(12)、第一导向板(13)、第二导向板(14)，所述支撑壳体(11)内部连接所述固定板(12)，所述支撑机构(1)和所述第一清理机构(3)之间设置有所述第一导向板(13)，所述支撑机构(1)和所述第二清理机构(4)之间设置有所述第二导向板(14)。
5.根据权利要求1所述的城镇污水高效低耗一体化处理装置，其特征在于：所述传动机构(2)包括连轴(21)、主动链轮(22)、传动链条(23)、被动链轮(24)，所述第一清理机构(3)和所述第二清理机构(4)一端均连接所述传动机构(2)，所述主动链轮(22)一侧设置有所述被动链轮(24)，所述主动链轮(22)和所述被动链轮(24)之间设置有所述传动链条(23)，所述主动链轮(22)和所述被动链轮(24)上均设置有所述连轴(21)，下侧所述主动链轮(22)前端设置有输出链轮(25)，所述输出链轮(25)外部连接输出链条(26)，所述输出链条(26)连接所述挤压机构(6)。
6.根据权利要求1所述的城镇污水高效低耗一体化处理装置，其特征在于：所述第一清理机构(3)包括第一传动带(31)、胶条(32)、第一被动传动轴(33)、第一刮板(34)，所述第一传动带(31)上连接有所述胶条(32)，所述第一传动带(31)内侧连接有两个第一被动传动轴(33)，所述第一传动带(31)一侧设置有第一主动传动轴(35)，所述第一传动带(31)另一侧外侧设置有所述第一刮板(34)，所述第一主动传动轴(35)外部连接有第一动力板(36)，所述第一传动带(31)下侧设置有第一收纳箱(37)。
7.根据权利要求1所述的城镇污水高效低耗一体化处理装置，其特征在于：所述第二清理机构(4)包括第二传动带(41)、第二被动传动轴(42)、第二刮板(43)、第二收纳箱(44)，所述第二传动带(41)内侧连接有两个所述第二被动传动轴(42)，所述第二传动带(41)一侧设置有所述第二刮板(43)，所述第二传动带(41)另一侧设置有第二主动传动轴(45)，所述第二主动传动轴(45)外部连接有第二动力板(46)，所述第二刮板(43)下侧设置有所述第二收纳箱(44)。
说明书
城镇污水高效低耗一体化处理装置
技术领域
本实用新型涉及城镇污水处理领域，特别是涉及城镇污水高效低耗一体化处理装置。
背景技术
近年来，随着我国城市化发展战略的实施，中小城镇建设的步伐明显加快，伴随着中小城镇规模和数量的扩大，城镇污水排放量也不断增加，但是受限于国家财力的制约，用于基础设施上的资金在大城市和中小城镇之间的分配严重不平衡，再加上中小城镇的经济水平相对较低，环保意识薄弱，污水处理设施的建设与运行远远滞后于形势发展的要求，大量的居民生活污水和粪便污水基本未进行有效处理就直接排入地下或江河湖泊，对当地水源和周围环境造成严重污染。
并且城镇污水品种多样化，处理复杂化，致使很多排污口不注意，一些固体颗粒物的堆积造成总管道内部堵塞，需要在一些排污口就进行初级过滤，但是这些排污口无法安装带电过滤设备，一般的窨井盖也无法有效的过滤。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供城镇污水高效低耗一体化处理装置。
本实用新型通过以下技术方案来实现上述目的：
城镇污水高效低耗一体化处理装置，包括支撑机构，还包括用于过滤固体废弃物的第一清理机构、第二清理机构和用于过滤污水的过滤桶、挤压机构以及用于将水势能转化为动能的传动机构，所述第一清理机构、所述第二清理机构、所述挤压机构设置在所述支撑机构内侧，所述传动机构连接所述第一清理机构、所述第二清理机构、所述挤压机构，所述过滤桶连接在所述挤压机构一端。
优选的：所述挤压机构包括第一漏斗、第一挤压筒、旋转轴、蜗轮，所述第一漏斗下端通过法兰连接所述第一挤压筒，所述第一挤压筒内部转动连接螺旋挤压杆，所述螺旋挤压杆输入端通过焊接连接所述旋转轴，所述旋转轴键连接所述蜗轮，所述蜗轮连接蜗杆，所述蜗杆输入端连接第一输入链轮，所述第一输入链轮连接所述传动机构的所述输出链条。
如此设置，当水源带动所述第二主动传动轴、所述第二动力板旋转后，带动所述第一输入链轮，从而带动所述蜗杆、所述蜗轮和所述螺旋挤压杆旋转，从而挤压过滤后的污水，通过所述过滤桶的过滤，使污水净化排出。
优选的：所述挤压机构包括第二漏斗、第二挤压筒、推杆、曲柄摇杆，所述第二漏斗下端通过法兰连接所述第二挤压筒，所述第二挤压筒内部滑动连接推动活塞，所述推动活塞动力端通过螺纹连接所述推杆，所述推杆一端连接所述曲柄摇杆，所述曲柄摇杆连接在滚轮上，所述滚轮输入端连接第二输入链轮，所述第二输入链轮连接所述传动机构的所述输出链条。
如此设置，当水源带动所述第二主动传动轴、所述第二动力板旋转后，带动所述第二输入链轮，从而带动所述滚轮、所述曲柄摇杆、所述推杆、所述第二挤压筒，使所述推动活塞机往复挤压运动，从而挤压过滤后的污水，通过所述过滤桶的过滤，使污水净化排出。
优选的：所述支撑机构包括支撑壳体、固定板、第一导向板、第二导向板，所述支撑壳体内部连接所述固定板，所述支撑机构和所述第一清理机构的所述第一动力板之间设置有所述第一导向板，所述支撑机构和所述第二清理机构的所述第二动力板之间设置有所述第二导向板。
如此设置，所述支撑壳体起支撑和密封作用，所述固定板起固定作用。

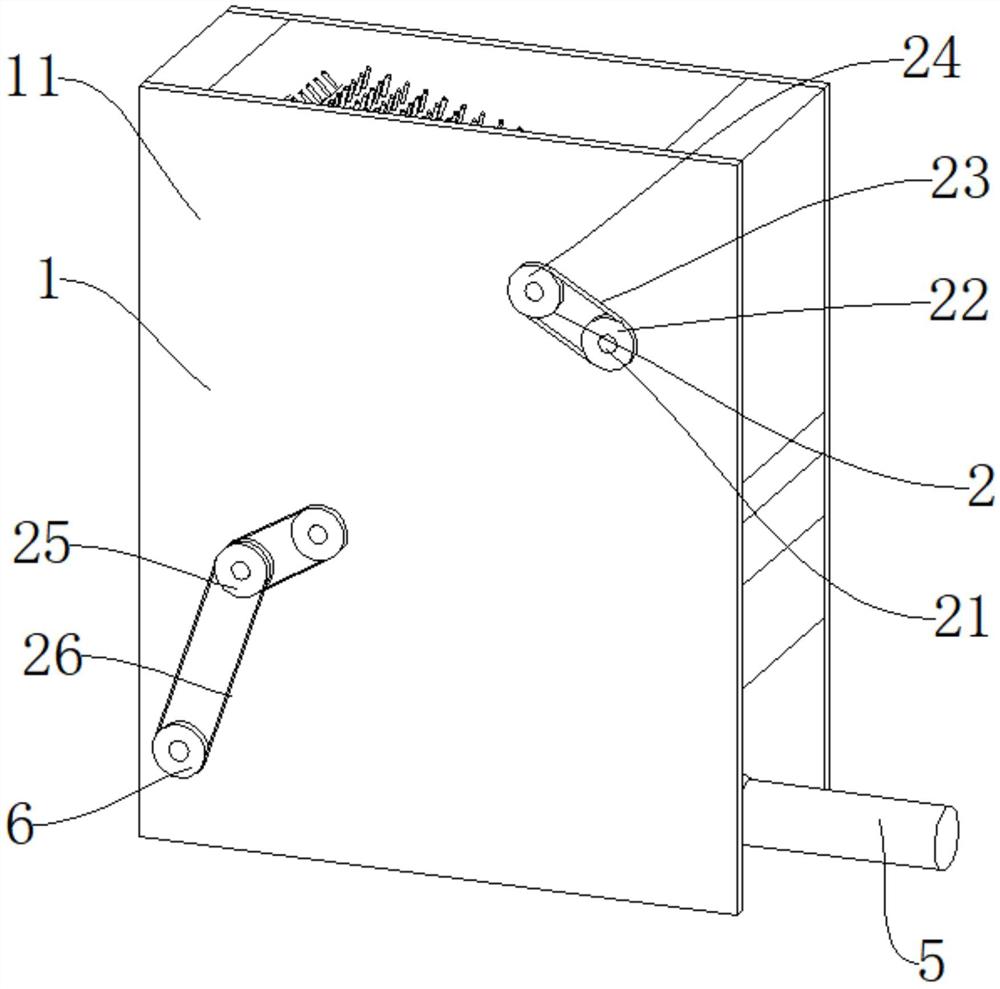

优选的：所述传动机构包括连轴、主动链轮、传动链条、被动链轮，所述第一清理机构和所述第二清理机构一端均连接所述传动机构，所述主动链轮一侧设置有所述被动链轮，所述主动链轮和所述被动链轮之间设置有所述传动链条，所述主动链轮和所述被动链轮上均设置有所述连轴，下侧所述主动链轮前端设置有输出链轮，所述输出链轮外部连接输出链条，所述输出链条连接所述挤压机构。
如此设置，当内部的所述第一主动传动轴或所述第二主动传动轴被带动旋转后，所述主动链轮带动所述被动链轮，从而使所述第一传动带或所述第二传动带传送固体废弃物，进行水物分离。
优选的：所述第一清理机构包括第一传动带、胶条、第一被动传动轴、第一刮板，所述第一传动带上连接有所述胶条，所述第一传动带内侧连接有两个第一被动传动轴，所述第一传动带一侧设置有第一主动传动轴，所述第一传动带另一侧外侧设置有所述第一刮板，所述第一主动传动轴外部连接有第一动力板，所述第一传动带下侧设置有第一收纳箱。
如此设置，所述第一传动带和所述胶条配合，能够将塑料袋的大状固体废弃物过滤，再通过所述第一刮板刮落到所述第一收纳箱内。
优选的：所述第二清理机构包括第二传动带、第二被动传动轴、第二刮板、第二收纳箱，所述第二传动带内侧连接有两个所述第二被动传动轴，所述第二传动带一侧设置有所述第二刮板，所述第二传动带另一侧设置有第二主动传动轴，所述第二主动传动轴外部连接有第二动力板，所述第二刮板下侧设置有所述第二收纳箱。
如此设置，所述第二传动带为磨砂面结构，能够将废水中的小型颗粒物吸附，再通过所述第二刮板刮落到所述第二收纳箱内部。
与现有技术相比，本实用新型的有益效果如下：
1、利用第一清理机构、第二清理机构能够分段过滤废水中的颗粒物，有效对固体颗粒物进行收集；
2、利用过滤桶和挤压机构配合，能够将已经过滤过固体颗粒物的废水进行净化，保证排出的水清洁度，避免影响地下水；
3、本装置利用传动机构和挤压机构能够利用水势能转化为动能，提高环保效率，降低能耗。
发明人 （郭振宇;忻鼎耀;姚奕衡;常威宇;范鑫;）
