申请日 20180312
公开（公告）日 20210126
IPC分类号 C02F9/08
摘要
本发明公开了一种用于处理酸性工业污水的系统，包括调节机构、曝气机构、过滤机构及沉降机构；所述调节机构包括调节池、设于所述调节池上的溢流管道及与所述溢流管道相配合的废水承接池，所述废水承接池内设有与所述废水回流管及与所述废水回流管相配合的泵体。本发明设置溢流管道可将部分废水排至废水承接池内；避免废水直接排入至环境中，对环境造成影响；泵体和回流管可将废水重新泵送回到调节池内，便于后续的水处理。
权利要求书

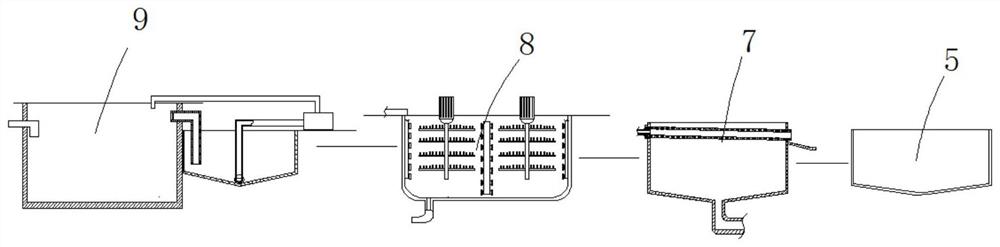

1.一种用于处理酸性工业污水的系统，包括调节机构（9）、曝气机构（8）、过滤机构（7）及沉降机构（5）；其特征在于：所述调节机构（9）包括调节池（91）、设于所述调节池（91）上的溢流管道（92）及与所述溢流管道（92）相配合的废水承接池（93），所述废水承接池（93）内设有废水回流管（931）及与所述废水回流管相配合的泵体（932）；
所述曝气机构包括池体、供氧管道及设于所述池体内的曝气部件（3），所述曝气部件（3）与所述供氧管道可拆卸连接；所述曝气部件（3）包括基座（31）、设于所述基座（31）上的总管（32）及与所述总管（32）相连通的多个支管（33）；所述支管（33）内设有于通氧状态下向前滚动的封堵件（34）和于停止通氧状态下驱动所述封堵件（34）向后滚动的磁性件（35），所述磁性件（35）设于所述支管（33）内壁上；
所述支管（33）包括口径由小到大渐变的第一扩口部（331）、直管部（332）及口径由大到小渐变的第二扩口部（333），所述磁性件（35）设于所述第一扩口部（331）内壁上；
所述第二扩口部（333）内壁上设有多个排气通槽（334），该排气通槽（334）内设有导流板（335）；
所述基座（31）上还设有用于关闭支管（33）第二扩口部（333）处开口的封闭结构（36）；所述封闭结构（36）包括挡板（361）、拉绳（362）及复位件（363），所述挡板（361）为两块，两块挡板（361）相互配合；拉绳（362）和复位件（363）的数量与所述挡板（361）数量相同；所述基座（31）上设有放置腔（310），所述挡板（361）部分位于该放置腔（310）内；
所述放置腔（310）内设有抵板（313），该抵板（313）为金属板，所述复位件（363）一端抵在该抵板（313）上，另一端与挡板（361）相连，该复位件（363）为弹簧；所述拉绳（362）一端穿过所述抵板（313）和复位件（363），然后与挡板（361）相连，拉绳（362）的另一端与所述封堵件（34）相连；
排气通槽（334）为第二扩口部（333）的内壁向内凹陷形成，排气通槽（334）内的设有多个弯曲设置的导流板（335），该弯曲设置为弯曲成S形；所述导流板（335）为金属板，并且导流板（335）与所述排气通槽（334）的底部固定在一起。
2.根据权利要求1所述的一种用于处理酸性工业污水的系统，其特征在于：所述废水承接池（93）底部向下凹陷以形成锥形凹部，所述废水回流管（931）下端部位于该锥形凹部内。
3.根据权利要求2所述的一种用于处理酸性工业污水的系统，其特征在于：所述废水回流管（931）端部上设有一过滤部件（94），该过滤部件（94）包括弯曲设置的过滤网（941）和设于所述过滤网（941）上的多个防堵件（942）。
4.根据权利要求3所述的一种用于处理酸性工业污水的系统，其特征在于：所述防堵件（942）包括由上至下倾斜设置第一防堵板（943）和与所述第一防堵板（943）对称设置的第二防堵板（944），所述第一防堵板（943）和第二防堵板（944）间具有间距。
说明书
用于处理酸性工业污水的系统
技术领域
本发明属于工业污水处理技术领域，尤其是涉及一种用于处理酸性工业污水的系统。
背景技术
工业污水处理工艺中，对需要对污水进行调节，在调节的过程中，污水始终是通过废水管道排入至池体内的，但是在废水达到一定程度之后，存在从池体当中溢出的风险，造成废水直接排入出，对环境的影响极大。
发明内容
本发明为了克服现有技术的不足，提供一种可避免水污染的用于处理酸性工业污水的系统。
为了实现上述目的，本发明采用以下技术方案：一种用于处理酸性工业污水的系统，包括调节机构、曝气机构、过滤机构及沉降机构；所述调节机构包括调节池、设于所述调节池上的溢流管道及与所述溢流管道相配合的废水承接池，所述废水承接池内设有与所述废水回流管及与所述废水回流管相配合的泵体。本发明设置溢流管道可在废水达到一定量之后从溢流管道当中流出，然后流入至废水承接池内，从而避免了废水直接排入至环境中，对环境造成影响；而且通过泵体和回流管，可在调节池内的液位下降之后，将废水重新泵送回到调节池内，从而保障了废水能够在调节池内得到调节，便于后续的水处理。
进一步的，所述废水承接池底部向下凹陷以形成锥形凹部，所述废水回流管下端设于该锥形凹部内；设置锥形凹部可变于废水集聚在废水承接池底部，便于废水回流管抽取废水。
进一步的，所述废水回流管端部上设有一过滤部件，该过滤部件包括弯曲设置的过滤网和设于所述过滤网上的多个防堵件；设置过滤部件可过滤掉废水中的杂质，避免废水回流管造成堵塞，并且将过滤网设置成为弯曲，其可下端在与废水承接池底部相接触的时候，能够具有较大的空间，避免废水回流管与废水承接池底部相接触而堵住。
进一步的，所述防堵件包括由上至下倾斜设置第一防堵板和与所述第一防堵板对称设置的第二防堵板，所述第一防堵板和第二防堵板间具有间距；设置第一防堵板和第二防堵板可避免大颗粒的固体杂质堵住滤孔，保持过滤件能够顺利的对废水过滤。
进一步的，所述曝气机构包括池体、供氧管道及设于所述池体内的曝气部件，所述曝气部件与所述供氧管道可拆卸连接；所述曝气部件包括基座、设于所述基座上的总管及与所述总管相连通的多个支管；所述支管内设有于通氧状态下向前滚动的封堵件和于停止通氧状态下驱动所述封堵件向后滚动的磁性件，所述磁性件设于所述支管内壁上。
通过在曝气部件上设置支管，将原本一根管道输送过来的氧气分散至多个管道中，减小了氧气聚集的量，增强了氧气排入至水体当中时溶解的速率，提高了氧气利用率；在支管上设置封堵件和磁性件，在未通氧的情况下，磁性件吸住封堵件，使得封堵件堵住支管，避免水体从支管中泄露进总管中；而在通氧的条件下，氧气的压力达到克服磁性件磁性时，封堵件在支管内滚动，打开了支管的氧气入口，从而氧气可从支管排出，并在即将停止排氧时，磁性件使封堵件复位，对支管重新实现封堵，其完全杜绝了封堵水体中的杂质进入至支管后堵氧气排放口；而且封堵件滚动的过程中，会带起集聚在支管内的固体污染物，并通过氧气将该污染物完全冲出支管，能始终保持支管内洁净，完全杜绝支管被淤泥堵住的情况，并且封堵件为金属制成，耐腐蚀，在酸性水体下具有很强的使用寿命。
进一步的，所述支管包括口径由小到大渐变的第一扩口部、直管部及口径由大到小渐变的第二扩口部，所述磁性件设于所述第一扩口部内壁上；设置第一扩口部可便于封堵件堵住支管，避免氧气过快进入至第一支管内而影响封堵件运动；设置第二扩口部则可保持封堵件不会从支管内掉出去，造成支管完全畅通打开。
进一步的，所述第二扩口部内壁上设有多个排气通槽，该排气通槽内设有导流板；设置排气通槽可在封堵件堵住第二扩口部之后，气气体从排气通槽当中排出，并且排气通槽的设置能进一步的分散氧气，提高氧气溶解于水体当中的溶解率；而设置导流板则一方面可对体积较大的固体颗粒进行阻碍，避免固定颗粒堵住排气通槽，并且导流板还可更进一步的分散氧气，提高氧气的溶解率。
综上所述，本发明设置溢流管道可将部分废水排至废水承接池内；避免废水直接排入至环境中，对环境造成影响；泵体和回流管可将废水重新泵送回到调节池内，便于后续的水处理。
发明人 （霍国友;张伟;江偲;高素平;陈双;陈小泉;）
