申请日 20200707
公开（公告）日 20210126
IPC分类号 C02F9/14; C02F101/30
摘要
本实用新型公开了一种废水处理设备，包括依次连通的调节池、介质过滤器、超滤装置、反渗透装置、储水箱、生化反应池；反渗透装置包括反渗透装置本体和进水管道，进水管道设置在反渗透装置本体上，进水管道内设置有进水口；反渗透装置本体内设置有反渗透管道，反渗透管道内设置有渗水管道，渗水管道的外部设置有滤网，滤网外包裹有反渗透膜；反渗透管道内设置有集水管道，集水管道的一端设置有出水口；反渗透管道设置有排水口。通过上述方式，本实用新型能够提高喷涂废水的回用率，减少水资源浪费，且降低了喷涂废水的外排造成环境污染。
权利要求书
1.一种废水处理设备，其特征在于，包括依次连通的调节池、介质过滤器、超滤装置、反渗透装置、储水箱、生化反应池；所述调节池与介质过滤器之间设置有提升泵，所述超滤装置与反渗透装置之间设置有高压泵；所述储水箱包括产水水箱和浓水水箱，所述浓水水箱与生化反应池连通；所述反渗透装置包括反渗透装置本体和进水管道，所述进水管道设置在反渗透装置本体上，且进水管道的一端延伸至反渗透装置本体内，所述进水管道内设置有进水口；所述反渗透装置本体内设置有反渗透管道，所述反渗透管道内设置有渗水管道，所述渗水管道的外部设置有滤网，所述滤网外包裹有反渗透膜；所述反渗透管道内设置有集水管道，且集水管道的一端延伸至反渗透装置本体的外部，所述集水管道的一端设置有出水口；所述反渗透管道设置有排水口，且排水口位于出水口的外部。
2.根据权利要求1所述的一种废水处理设备，其特征在于：所述反渗透装置本体的外部设置有密封圈，且密封套圈与反渗透装置本体密封连接。
3.根据权利要求1所述的一种废水处理设备，其特征在于：所述集水管道的外部设置有防渗环，且防渗环与集水管道密封连接。
4.根据权利要求1所述的一种废水处理设备，其特征在于：所述集水管道的内部设置有若干个渗水孔，且若干个渗水孔并排设置。
5.根据权利要求1所述的一种废水处理设备，其特征在于：所述滤网的材质为活性炭网。
6.根据权利要求1所述的一种废水处理设备，其特征在于：所述滤网的目数为五目至八目。
7.根据权利要求1所述的一种废水处理设备，其特征在于：所述介质过滤器中的填料包括石英砂、无烟煤和活性炭中的一种或多种。
说明书
一种废水处理设备
技术领域
本实用新型涉及废水处理技术领域，特别是涉及一种废水处理设备。
背景技术
反渗透废水处理中水回用工艺，就是把生活污水(或城市污水)或工业废水经过深度技术处理，去除各种杂质，去除污染水体的有毒、有害物质及某些重金属离子，进而消毒灭菌，其水体无色、无味、水质清澈透明，且达到或好于国家规定的杂用水标准，广泛应用于企业生产和居民生活。
工业废水中喷涂废水处理工艺分为物理处理法、化学处理法、生物处理法。处理方式包括PH中和，加入凝聚剂，使喷涂废水中的胶粒(无机物)互相碰撞而凝聚成较大的粒子，从而从水中分离出来，然后进行物理沉淀，做到水泥分离，泥经过压泥装置提出，洁净的水再进入生物池，利用微生物群的新陈代谢过称，使污水中的复杂有机物氧化分解成CO2、甲烷和H2O、及微生物的排泄物形成污泥，最中污水达到排放标准排放。传统的喷涂废水处理尽管是达标排放，还是有污染因子排除造成环境污染，且只能达标排放，不能回收利用，浪费水资源。
实用新型内容
本实用新型主要解决的技术问题是提供一种废水处理设备，能够将喷涂废水收集处理以至于可回收利用，提高了喷涂废水的回用率，减少水资源浪费，且降低了喷涂废水的外排造成环境污染。
为达到上述目的，本实用新型解决其技术问题所采用的技术方案是：

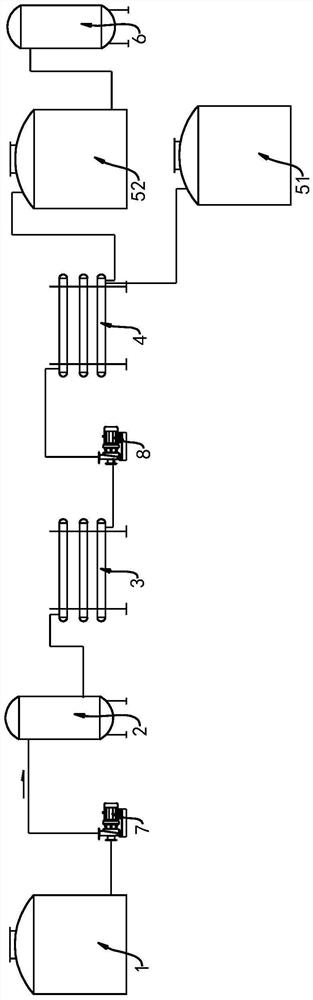

一种废水处理设备，包括依次连通的调节池、介质过滤器、超滤装置、反渗透装置、储水箱、生化反应池；所述调节池与介质过滤器之间设置有提升泵，所述超滤装置与反渗透装置之间设置有高压泵；所述储水箱包括产水水箱和浓水水箱，所述浓水水箱与生化反应池连通；所述反渗透装置包括反渗透装置本体和进水管道，所述进水管道设置在反渗透装置本体上，且进水管道的一端延伸至反渗透装置本体内，所述进水管道内设置有进水口；所述反渗透装置本体内设置有反渗透管道，所述反渗透管道内设置有渗水管道，所述渗水管道的外部设置有滤网，所述滤网外包裹有反渗透膜；所述反渗透管道内设置有集水管道，且集水管道的一端延伸至反渗透装置本体的外部，所述集水管道的一端设置有出水口；所述反渗透管道设置有排水口，且排水口位于出水口的外部。
上述废水处理设备，将喷涂废水收集处理以至于可回收利用，在反渗透装置中将废水分成两部分：能通过反渗透膜的小分子如水分子从出水口出来，不能通过反渗透膜的大分子如金属离子、氯离子等从排水口出来，从排水口出来的再经过生化反应池处理，确保喷涂废水都可以达标外排，提高了喷涂废水的回用率，减少水资源浪费，且降低了喷涂废水的外排造成环境污染。
优选的，所述反渗透装置本体的外部设置有密封圈，且密封套圈与反渗透装置本体密封连接。
优选的，所述集水管道的外部设置有防渗环，且防渗环与集水管道密封连接。
优选的，所述集水管道的内部设置有若干个渗水孔，且若干个渗水孔并排设置。
优选的，所述滤网的材质为活性炭网。
优选的，所述滤网的目数为五目至八目。
优选的，所述介质过滤器中的填料包括石英砂、无烟煤和活性炭中的一种或多种。
发明人 （李浩）
