申请日 20201117
公开（公告）日 20210202
IPC分类号 C02F3/34; C02F11/02; C05F3/06; C05F17/90; C02F103/20
摘要
本发明公开了一种畜禽粪污水处理装置。该装置中储水罐通过第一阀组件与肥料罐组件连通，通过第二阀组件与菌剂罐组件连通；储水罐、肥料罐组件均与第一配肥罐连通；菌剂罐组件通过第三阀组件与配肥罐组件连通；配肥罐组件通过第四阀组件与储肥罐组件连通；储肥罐组件与第一配肥罐连通；菌剂罐组件的出料口与菌剂肥出料口连通；配肥罐组件的进料口与沼泽进口连通；储肥罐组件的出料口与第一肥液出口连通；第一配肥罐与第二肥液出口连通；通过打开不同的阀组件，能够输出不同的肥料。本发明能实现畜禽粪污水的快速无害化处理。
权利要求书
1.一种畜禽粪污水处理装置，其特征在于，包括：储水罐、肥料罐组件、第一配肥罐、菌剂罐组件、第一阀组件、第二阀组件、第三阀组件、第四阀组件、配肥罐组件和储肥罐组件；
所述储水罐通过所述第一阀组件与所述肥料罐组件的进料口连通；所述储水罐通过所述第二阀组件与所述菌剂罐组件的进料口连通；所述储水罐、所述肥料罐组件的出料口均与所述第一配肥罐的进料口连通；所述菌剂罐组件的出料口通过所述第三阀组件与所述配肥罐组件的进料口连通；所述配肥罐组件的出料口通过所述第四阀组件与所述储肥罐组件的进料口连通；所述储肥罐组件的出料口与所述第一配肥罐的进料口连通；所述菌剂罐组件的出料口与菌剂肥出料口连通；所述配肥罐组件的进料口与沼泽进口连通；所述储肥罐组件的出料口与第一肥液出口连通；所述第一配肥罐与第二肥液出口连通；
打开所述第二阀组件，所述菌剂肥出料口输出菌剂肥；打开所述第三阀组件和所述第四阀组件，所述第一肥液出口输出含菌剂的发酵粪肥；打开所述第一阀组件，所述第二肥液出口输出菌剂粪肥化肥或液态化肥。
2.根据权利要求1所述的一种畜禽粪污水处理装置，其特征在于，所述肥料罐组件包括四个并联的肥料罐；所述第一阀组件包括四个肥料阀门；各所述肥料罐均通过相匹配的肥料阀门与所述储水罐连通。
3.根据权利要求1所述的一种畜禽粪污水处理装置，其特征在于，所述菌剂罐组件包括两个连通的菌剂罐；所述第二阀组件包括两个菌剂阀门；各所述菌剂罐均通过相匹配的菌剂阀门与所述储水罐连通。
4.根据权利要求1所述的一种畜禽粪污水处理装置，其特征在于，所述配肥罐组件包括两个配肥罐；所述第三阀组件包括四个配肥阀门；各所述配肥罐的进料口均通过相匹配的配肥阀门与所述菌剂罐组件连通；各所述配肥罐的出料口均通过相匹配的配肥阀门与所述配肥罐组件连通。
5.根据权利要求1所述的一种畜禽粪污水处理装置，其特征在于，所述储肥罐组件包括两个储肥罐；所述第四阀组件包括六个储肥阀门；各所述储肥罐的进料口均通过相匹配的储肥阀门与所述配肥罐组件连通；各所述储肥罐的出料口均通过相匹配的储肥阀门与所述第一配肥罐的进料口连通；各所述储肥罐的出料口均通过相匹配的储肥阀门与所述第一肥液出口连通。
6.根据权利要求1所述的一种畜禽粪污水处理装置，其特征在于，还包括：进水水泵、第一出水水泵、第二出水水泵、肥料出料泵组、菌剂肥出料泵、第一配肥泵、第二配肥泵、第一储肥泵和第二储肥泵；
所述进水水泵设置在所述储水罐的入口处；
所述第一出水水泵设置在所述储水罐分别与所述肥料罐组件、所述菌剂罐组件连通的管道上；
所述第二出水水泵设置在所述储水罐与所述第一配肥罐连通的管道上；
所述肥料出料泵组设置在所述肥料罐组件与所述第一配肥罐连通的管道上；
所述菌剂肥出料泵设置在所述菌剂罐组件与所述配肥罐组件连通的管道上；
所述第一配肥泵设置在所述第一配肥罐与所述第二肥液出口连通的管道上；所述第二配肥泵设置在所述配肥罐组件和所述储肥罐组件连通的管道上；
所述第一储肥泵设置在所述储肥罐组件与所述第一肥液出口连通的管道上；所述第二储肥泵设置在所述储肥罐组件与所述第一配肥罐连通的管道上。
7.根据权利要求1所述的一种畜禽粪污水处理装置，其特征在于，还包括流量计组件；所述流量计组件设置在所述肥料罐组件与所述第一配肥罐连通的管道上。
8.根据权利要求1所述的一种畜禽粪污水处理装置，其特征在于，还包括第一水位计、第二水位计、肥料罐水位计组、菌剂罐水位计组、配肥罐水位计组和储肥罐水位计组；
所述第一水位计设置在所述储水罐上；所述第二水位计设置在所述第一配肥罐上；所述肥料罐水位计组设置在所述肥料罐组件上；所述菌剂罐水位计组设置在所述菌剂罐组件上；所述配肥罐水位计组设置在所述配肥罐组件上；所述储肥罐水位计组设置在所述储肥罐组件上。
9.根据权利要求1所述的一种畜禽粪污水处理装置，其特征在于，所述第一配肥罐内设置有搅拌电机。
10.根据权利要求1所述的一种畜禽粪污水处理装置，其特征在于，所述储水罐的容量为5吨；所述第一配肥罐的容量为10吨；所述肥料罐组件的容量为4吨；所述菌剂罐组件的容量为6吨；所述配肥罐组件的容积为20吨；所述储肥罐组件的容积为100吨。
说明书
一种畜禽粪污水处理装置
技术领域
本发明涉及农业领域，特别是涉及一种畜禽粪污水处理装置。
背景技术
随着规模化养殖的迅速发展，作为目前主要的养殖方式：猪场水泡粪工艺养殖或奶牛场的自动刮粪回冲工艺养殖，其排出的粪污的处理问题日益凸显。由于该养植方式下排出的粪污的总固体含量小(一般在15％以下)，大量粪污水的处理及利用仍是目前粪污处理的首要问题。
目前的处理方式存在三大问题，第一是粪污的臭味不能完全解决；第二是每天的实际产能在15吨左右的粪污，由于处理技术局限，大量的污水靠贮粪池发酵，完全不能解决每天100多吨粪污的排放量，牧场的蓄粪池的容量已经饱和，加剧粪污的环境压力；第三是液态酶处理成本高，造成后续产品价格高，推广上有一定的难度，目前生产液态酶肥已经储存了200多吨而没能应用。
现如今，养殖场周围河道、粮田已出现了污水排入的情况，河道水质发黑，农田污染，环境压力(空气、水体污染)不断加剧。因此，亟需一种快速无害化的畜禽粪污水处理装置。
发明内容
基于此，有必要提供一种畜禽粪污水处理装置，以实现畜禽粪污水的快速无害化处理。
为实现上述目的，本发明提供了如下方案：

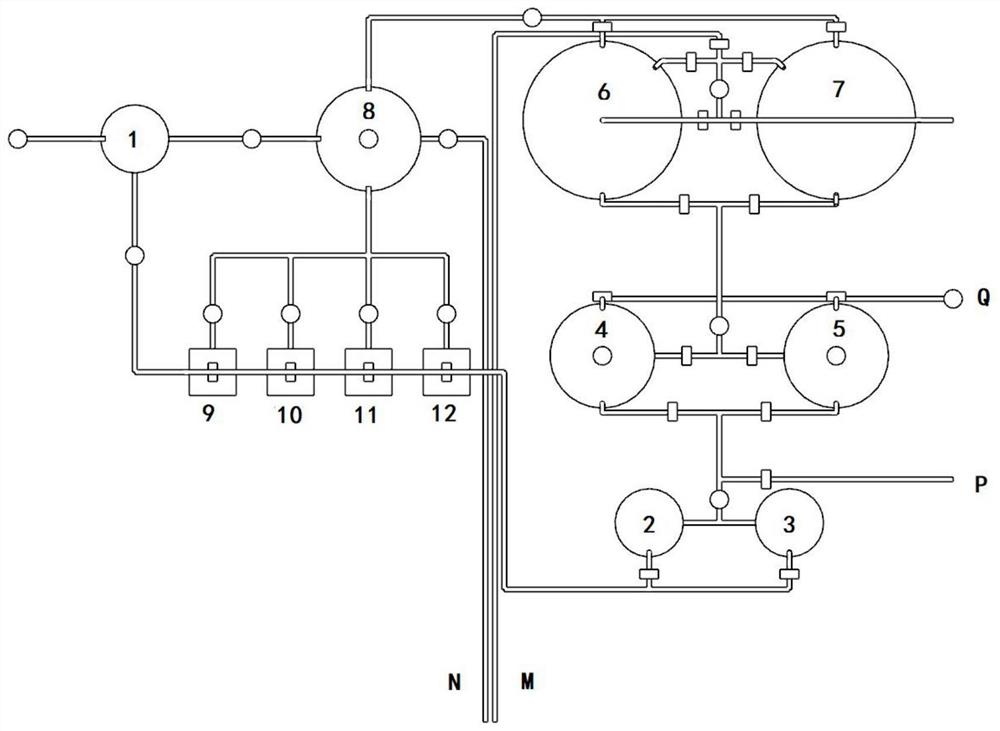

一种畜禽粪污水处理装置，包括：储水罐、肥料罐组件、第一配肥罐、菌剂罐组件、第一阀组件、第二阀组件、第三阀组件、第四阀组件、配肥罐组件和储肥罐组件；
所述储水罐通过所述第一阀组件与所述肥料罐组件的进料口连通；所述储水罐通过所述第二阀组件与所述菌剂罐组件的进料口连通；所述储水罐、所述肥料罐组件的出料口均与所述第一配肥罐的进料口连通；所述菌剂罐组件的出料口通过所述第三阀组件与所述配肥罐组件的进料口连通；所述配肥罐组件的出料口通过所述第四阀组件与所述储肥罐组件的进料口连通；所述储肥罐组件的出料口与所述第一配肥罐的进料口连通；所述菌剂罐组件的出料口与菌剂肥出料口连通；所述配肥罐组件的进料口与沼泽进口连通；所述储肥罐组件的出料口与第一肥液出口连通；所述第一配肥罐与第二肥液出口连通；
打开所述第二阀组件，所述菌剂肥出料口输出菌剂肥；打开所述第三阀组件和所述第四阀组件，所述第一肥液出口输出含菌剂的发酵粪肥；打开所述第一阀组件，所述第二肥液出口输出菌剂粪肥化肥或液态化肥。
可选的，所述肥料罐组件包括四个并联的肥料罐；所述第一阀组件包括四个肥料阀门；各所述肥料罐均通过相匹配的肥料阀门与所述储水罐连通。
可选的，所述菌剂罐组件包括两个连通的菌剂罐；所述第二阀组件包括两个菌剂阀门；各所述菌剂罐均通过相匹配的菌剂阀门与所述储水罐连通。
可选的，所述配肥罐组件包括两个配肥罐；所述第三阀组件包括四个配肥阀门；各所述配肥罐的进料口均通过相匹配的配肥阀门与所述菌剂罐组件连通；各所述配肥罐的出料口均通过相匹配的配肥阀门与所述配肥罐组件连通。
可选的，所述储肥罐组件包括两个储肥罐；所述第四阀组件包括六个储肥阀门；各所述储肥罐的进料口均通过相匹配的储肥阀门与所述配肥罐组件连通；各所述储肥罐的出料口均通过相匹配的储肥阀门与所述第一配肥罐的进料口连通；各所述储肥罐的出料口均通过相匹配的储肥阀门与所述第一肥液出口连通。
可选的，所述畜禽粪污水处理装置还包括：进水水泵、第一出水水泵、第二出水水泵、肥料出料泵组、菌剂肥出料泵、第一配肥泵、第二配肥泵、第一储肥泵和第二储肥泵；
所述进水水泵设置在所述储水罐的入口处；
所述第一出水水泵设置在所述储水罐分别与所述肥料罐组件、所述菌剂罐组件连通的管道上；
所述第二出水水泵设置在所述储水罐与所述第一配肥罐连通的管道上；
所述肥料出料泵组设置在所述肥料罐组件与所述第一配肥罐连通的管道上；
所述菌剂肥出料泵设置在所述菌剂罐组件与所述配肥罐组件连通的管道上；
所述第一配肥泵设置在所述第一配肥罐与所述第二肥液出口连通的管道上；所述第二配肥泵设置在所述配肥罐组件和所述储肥罐组件连通的管道上；
所述第一储肥泵设置在所述储肥罐组件与所述第一肥液出口连通的管道上；所述第二储肥泵设置在所述储肥罐组件与所述第一配肥罐连通的管道上。
可选的，所述畜禽粪污水处理装置还包括流量计组件；所述流量计组件设置在所述肥料罐组件与所述第一配肥罐连通的管道上。
可选的，所述畜禽粪污水处理装置还包括第一水位计、第二水位计、肥料罐水位计组、菌剂罐水位计组、配肥罐水位计组和储肥罐水位计组；
所述第一水位计设置在所述储水罐上；所述第二水位计设置在所述第一配肥罐上；所述肥料罐水位计组设置在所述肥料罐组件上；所述菌剂罐水位计组设置在所述菌剂罐组件上；所述配肥罐水位计组设置在所述配肥罐组件上；所述储肥罐水位计组设置在所述储肥罐组件上。
可选的，所述第一配肥罐内设置有搅拌电机。
可选的，所述储水罐的容量为5吨；所述第一配肥罐的容量为10吨；所述肥料罐组件的容量为4吨；所述菌剂罐组件的容量为6吨；所述配肥罐组件的容积为20吨；所述储肥罐组件的容积为100吨。
与现有技术相比，本发明的有益效果是：
本发明提出了一种畜禽粪污水处理装置，通过设置储水罐、肥料罐组件、第一配肥罐、菌剂罐、配肥罐组件和储肥罐组件，以及配合多个阀组件，实现了规模养猪场水泡粪工艺养殖或是规模养牛场自动刮粪回冲工艺养殖排放的粪污水的快速无害化处理，并且还能输出菌剂肥、含菌剂的发酵粪肥、菌剂粪肥化肥或液态化肥等多种肥料，这样能够对不同种类、不同的生长期的作物所需的养份进行供应，实现了肥料的合理调配。（发明人：毛欣宇;姜小三;徐洲;伍少云;于怀志;邵孝侯 ）
