申请日 20200417
公开（公告）日 20210205
IPC分类号 C02F9/02
摘要
本实用新型公开了一种焦化废水零排放处理装置，包括柜体和电机，所述柜体组左端上侧开设有进水口，所述柜体中间设置有滤板，所述柜体右端下侧开设有出水口，所述出水口右端设置有除油箱，所述除油箱内设置有三组除油板，所述出水口上设置有阀门，所述电机设置有柜体上端中间，所述电机的驱动输出端与电动伸缩杆传动连接。本实用新型，在柜体的进水口右端设置有清理板，且在清理板内设置有三组清理辊，通过清理辊可以将流动的污水中的杂质吸收到清理辊内，在清理板右端设置有滤板，进一步的将较大颗粒杂质阻碍到滤板左端，然后将污水仅存的焦油通过出水口的除油箱，可以将污水中的焦油和杂质完全过滤掉。
权利要求书

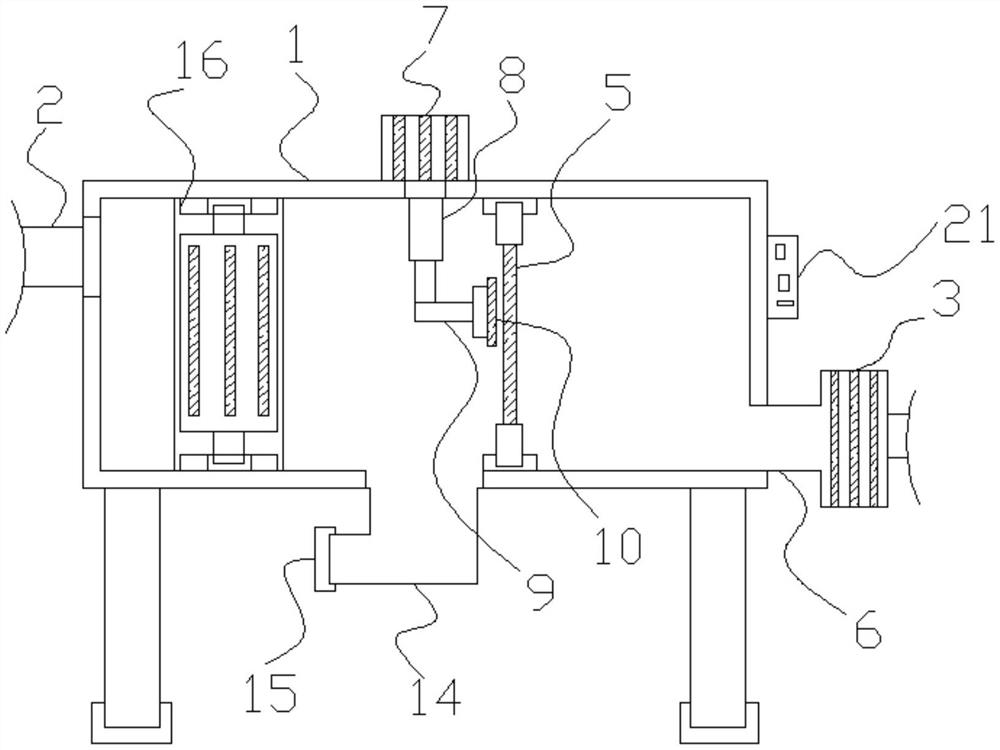

1.一种焦化废水零排放处理装置，其特征在于：包括柜体(1)和电机(7)，所述柜体(1)组左端上侧开设有进水口(2)，所述柜体(1)中间设置有滤板(5)，所述柜体(1)右端下侧开设有出水口(6)，所述出水口(6)右端设置有除油箱(3)，所述除油箱(3)内设置有三组除油板(4)，所述出水口(6)上设置有阀门；
所述电机(7)设置有柜体(1)上端中间，所述电机(7)的驱动输出端与电动伸缩杆(8)传动连接，所述电动伸缩杆(8)下端焊接有连接杆(9)，所述连接杆(9)右端设置有清理毛刷(10)，所述清理毛刷(10)右侧壁与滤板(5)左侧相互贴合。
2.根据权利要求1所述的一种焦化废水零排放处理装置，其特征在于：所述除油箱(3)左右两端中间均开设有接口(11)，所述接口(11)左右两端分别与进水口(2)和柜体(1)相互连通。
3.根据权利要求1所述的一种焦化废水零排放处理装置，其特征在于：所述除油箱(3)上侧开设有三组卡槽(12)，三组所述卡槽(12)均与接口(11)相互连通。
4.根据权利要求1所述的一种焦化废水零排放处理装置，其特征在于：所述除油板(4)中间设置有吸油棉(13)，所述吸油棉(13)与接口(11)相互对应。
5.根据权利要求1所述的一种焦化废水零排放处理装置，其特征在于：所述滤板(5)左端下侧设置有预留管(14)，所述预留管(14)左端螺旋连接有封口(15)。
6.根据权利要求1所述的一种焦化废水零排放处理装置，其特征在于：所述柜体(1)内部左端设置有清理板(16)，所述清理板(16)横截面积与柜体(1)内横截面积相同。
7.根据权利要求6所述的一种焦化废水零排放处理装置，其特征在于：所述清理板(16)上侧壁和下侧壁分别三组第一轴承(17)和第二轴承(18)，且相互对应，三组所述第一轴承(17)和第二轴承(18)的中轴均固定连接有清理辊(19)，三组所述清理辊(19)中间均开设有若干组存杂口(20)。
8.根据权利要求6所述的一种焦化废水零排放处理装置，其特征在于：所述柜体(1)右端设置有控制面板(21)，所述控制面板(21)经外部电源与电性连接。
说明书
一种焦化废水零排放处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种焦化废水零排放处理装置。
背景技术
目前，生活污水是指人们在日常生活活动中所排出的废水，这种废水主要被生活废料和人的排泄物所污染，污染物的数量、成分和浓度与人们的生活习惯、用水量有关。生活污水一般并不含有有毒物质，但是，它具有适于微生物繁殖的条件，含有大量细菌和病原体，从卫生角度来看，具有一定的危害性。
但是，现市场对于废水处理还不是很完善，不是废水中的杂质无法清理掉，不然就是对废水中的焦油束手无策。
因此，我们提出一种焦化废水零排放处理装置，通过在柜体的进水口右端设置有清理板，且在清理板内设置有三组清理辊，通过清理辊可以将流动的污水中的杂质吸收到清理辊内，有因为在清理板右端设置有滤板，进一步的将较大颗粒杂质阻碍到滤板左端，然后将污水仅存的焦油通过出水口的除油箱，可以将污水中的焦油和杂质完全过滤掉。
实用新型内容
本实用新型的目的在于提供一种焦化废水零排放处理装置，解决在废水中的焦油无法去除的问题，并快速更换除油设备的方法。
为实现上述目的，本实用新型提供如下技术方案：一种焦化废水零排放处理装置，包括柜体和电机，所述柜体组左端上侧开设有进水口，所述柜体中间设置有滤板，所述柜体右端下侧开设有出水口，所述出水口右端设置有除油箱，所述除油箱内设置有三组除油板，所述出水口上设置有阀门；
所述电机设置有柜体上端中间，所述电机的驱动输出端与电动伸缩杆传动连接，所述电动伸缩杆下端焊接有连接杆，所述连接杆右端设置有清理毛刷，所述清理毛刷右侧壁与滤板左侧相互贴合。
优选的，所述除油箱左右两端中间均开设有接口，所述接口左右两端分别与进水口和柜体相互连通。
优选的，所述除油箱上侧开设有三组卡槽，三组所述卡槽均与接口相互连通。
优选的，所述除油板中间设置有吸油棉，所述吸油棉与接口相互对应。
优选的，所述滤板左端下侧设置有预留管，所述预留管左端螺旋连接有封口。
优选的，所述柜体内部左端设置有清理板，所述清理板横截面积与柜体内横截面积相同。
优选的，所述清理板上侧壁和下侧壁分别三组第一轴承和第二轴承，且相互对应，三组所述第一轴承和第二轴承的中轴均固定连接有清理辊，三组所述清理辊中间均开设有若干组存杂口。
优选的，所述柜体右端设置有控制面板，所述控制面板经外部电源与电性连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型，在柜体的进水口右端设置有清理板，且在清理板内设置有三组清理辊，通过清理辊可以将流动的污水中的杂质吸收到清理辊内，在清理板右端设置有滤板，进一步的将较大颗粒杂质阻碍到滤板左端，然后将污水仅存的焦油通过出水口的除油箱，可以将污水中的焦油和杂质完全过滤掉；
2、本实用新型，在除油箱上端开设有三组卡槽，且三组卡槽均与除油板相互契合，同时除油板上的吸油棉与接口相互对应，便于除油板安装和更换，便于装置的使用；
3、本实用新型，通过在柜体内部的滤板左端下侧设置有预留管，当电机驱动电动伸缩杆使清理毛刷对滤板清理时，可以将杂质推到预留管内，当我打开预留管左端螺旋连接的封口，便于装置的清理。
（发明人：王璐;谭琳华;张盼盼;张攀;张翼飞;孙筝筝 ）
