申请日2020.08.07
公开（公告）日2021.02.19
IPC分类号B01D33/03; B01D33/80; C02F9/02
摘要
本实用新型公开了一种油水泥分离设备，包括分离箱，分离箱顶部开设有进料口，所述进料口下方设置有泥沙过滤组件，所述泥沙过滤组件包括过滤框、伸缩杆、第一排沙通道和推杆，过滤框左右两端通过伸缩杆活动安装在分离箱内，且内部设置有筛板，所述第一排沙通道一端与过滤框相连通，且另一端活动延伸至分离箱外，推杆一端与过滤框远离第一排沙通道一端固定连接，且另一端连接有驱动其往复移动的驱动组件，通过设置泥沙分离组件，在进行泥沙分离时，污水由进料口进入分离箱内落在过滤框内，驱动组件带动过滤框左右移动，油水由过滤框内的筛板落下，泥沙被筛板隔下且从第一排沙通道排出，实现油水和泥沙的分离。
权利要求书

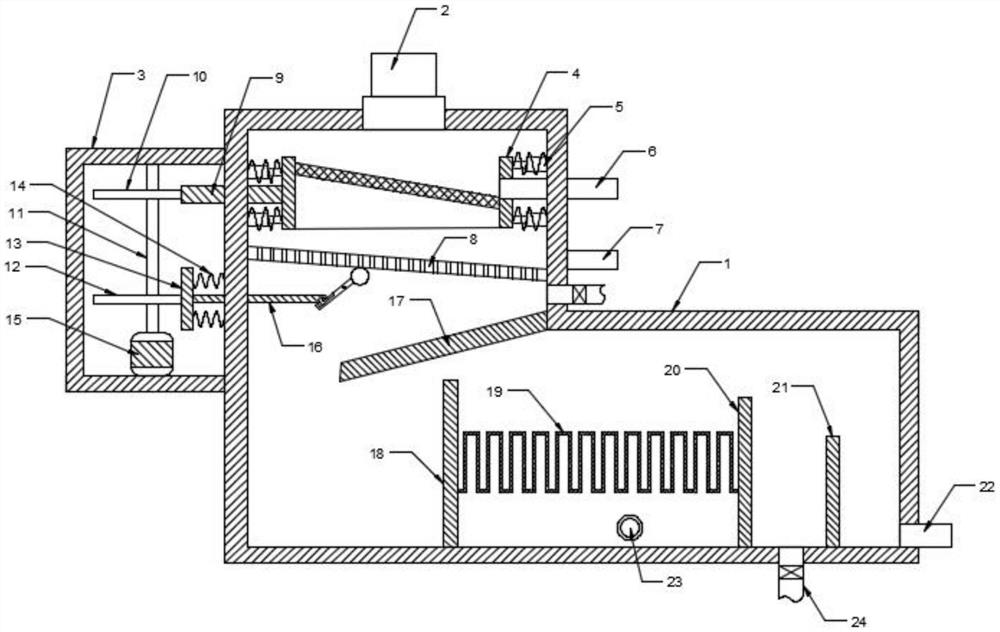

1.一种油水泥分离设备，包括分离箱(1)，分离箱(1)顶部开设有进料口(2)，其特征在于，所述进料口(2)下方设置有泥沙过滤组件，所述泥沙过滤组件包括过滤框(4)、伸缩杆(5)、第一排沙通道(6)和推杆(9)，过滤框(4)左右两端通过伸缩杆(5)活动安装在分离箱(1)内，且内部设置有筛板，所述第一排沙通道(6)一端与过滤框(4)相连通，且另一端活动延伸至分离箱(1)外，推杆(9)一端与过滤框(4)远离第一排沙通道(6)一端固定连接，且另一端连接有驱动其往复移动的驱动组件。
2.根据权利要求1所述的油水泥分离设备，其特征在于，所述驱动组件包括防护框(3)、第一凸轮(10)、转轴(11)和驱动电机(15)，驱动电机(15)安装在防护框(3)内且输出端与转轴(11)驱动连接，第一凸轮(10)固定在转轴(11)上且与推杆(9)位于分离箱(1)外一端滑动接触，所述伸缩杆(5)外套设有弹簧。
3.根据权利要求2所述的油水泥分离设备，其特征在于，所述分离箱(1)底部设置有油水分离组件，所述油水分离组件包括第一隔板(18)、第二隔板(20)、第三隔板(21)、排油口(22)和排水口(23)，第一隔板(18)、第二隔板(20)、第三隔板(21)从左到右依次安装在分离箱(1)底部，且高度不断降低，所述排油口(22)开设在分离箱(1)靠近第三隔板(21)一侧底部，所述排水口(23)开设在第一隔板(18)和第二隔板(20)之间的分离箱(1)侧壁。
4.根据权利要求3所述的油水泥分离设备，其特征在于，所述第一隔板(18)和第二隔板(20)之间固定安装有平板陶瓷膜(19)。
5.根据权利要求3所述的油水泥分离设备，其特征在于，所述分离箱(1)内设置有挡板(17)。
6.根据权利要求3所述的油水泥分离设备，其特征在于，所述第二隔板(20)和第三隔板(21)之间的分离箱(1)侧壁连通有回流管(24)，回流管(24)另一端与挡板(17)上方的分离箱(1)相连通，所述回流管(24)两端均设置有控制阀。
7.根据权利要求2-6任一所述的油水泥分离设备，其特征在于，所述泥沙过滤组件下方设置有辅助分离组件，所述辅助分离组件包括第二排沙通道(7)、过滤板(8)、第二凸轮(12)、推板(13)、复位弹簧(14)、活动杆(16)滑块(25)、滑槽(26)、转动杆(27)、转动销(28)和敲打锤(29)，第二凸轮(12)固定安装在转轴(11)上且与推板(13)滑动接触，活动杆(16)活动贯穿分离箱(1)侧壁且一端与推板(13)固定连接，另一端与滑块(25)铰接，复位弹簧(14)固定安装在推板(13)与分离箱(1)外壁之间，滑块(25)滑动设置在滑槽(26)内，滑槽(26)开设在转动杆(27)内，转动杆(27)通过转动销(28)转动安装在分离箱(1)内，所述敲打锤(29)安装在转动杆(27)顶部，所述过滤板(8)位于敲打锤(29)上方且倾斜安装在分离箱(1)内，第二排沙通道(7)连通过滤板(8)低端一侧的分离箱(1)侧壁。
8.根据权利要求7所述的油水泥分离设备，其特征在于，所述敲打锤(29)由橡胶制成。
说明书
一种油水泥分离设备
技术领域
本实用新型涉及一种分离设备，具体是一种油水泥分离设备。
背景技术
随着对与环境保护的越来越重视，污水处理也越来越受到关注，许多污水中均含有大量的油性物质，以及泥沙等，很难一次性将油和泥从污水中进行分离，现有的油水分离装置使用过程中，泥沙不便于分离和排出，很容易导致分离装置堵塞，造成分离效果不好。
实用新型内容
本实用新型的目的在于提供一种油水泥分离设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种油水泥分离设备，包括分离箱，分离箱顶部开设有进料口，所述进料口下方设置有泥沙过滤组件，所述泥沙过滤组件包括过滤框、伸缩杆、第一排沙通道和推杆，过滤框左右两端通过伸缩杆活动安装在分离箱内，且内部设置有筛板，所述第一排沙通道一端与过滤框相连通，且另一端活动延伸至分离箱外，推杆一端与过滤框远离第一排沙通道一端固定连接，且另一端连接有驱动其往复移动的驱动组件。
作为本实用新型进一步的方案：所述驱动组件包括防护框、第一凸轮、转轴和驱动电机，驱动电机安装在防护框内且输出端与转轴驱动连接，第一凸轮固定在转轴上且与推杆位于分离箱外一端滑动接触，所述伸缩杆外套设有弹簧。
作为本实用新型进一步的方案：所述分离箱底部设置有油水分离组件，所述油水分离组件包括第一隔板、第二隔板、第三隔板、排油口和排水口，第一隔板、第二隔板、第三隔板从左到右依次安装在分离箱底部，且高度不断降低，所述排油口开设在分离箱靠近第三隔板一侧底部，所述排水口开设在第一隔板和第二隔板之间的分离箱侧壁。
作为本实用新型进一步的方案：所述第一隔板和第二隔板之间固定安装有平板陶瓷膜。
作为本实用新型进一步的方案：所述分离箱内设置有挡板。
作为本实用新型进一步的方案：所述第二隔板和第三隔板之间的分离箱侧壁连通有回流管，回流管另一端与挡板上方的分离箱相连通，所述回流管两端均设置有控制阀。
作为本实用新型进一步的方案：所述泥沙过滤组件下方设置有辅助分离组件，所述辅助分离组件包括第二排沙通道、过滤板、第二凸轮、推板、复位弹簧、活动杆滑块、滑槽、转动杆、转动销和敲打锤，第二凸轮固定安装在转轴上且与推板滑动接触，活动杆活动贯穿分离箱侧壁且一端与推板固定连接，另一端与滑块铰接，复位弹簧固定安装在推板与分离箱外壁之间，滑块滑动设置在滑槽内，滑槽开设在转动杆内，转动杆通过转动销转动安装在分离箱内，所述敲打锤安装在转动杆顶部，所述过滤板位于敲打锤上方且倾斜安装在分离箱内，第二排沙通道连通过滤板低端一侧的分离箱侧壁。
作为本实用新型进一步的方案：所述敲打锤由橡胶制成。
与现有技术相比，本实用新型的有益效果是：
通过设置泥沙过滤组件，在进行泥沙分离时，污水由进料口进入分离箱内落在过滤框内，驱动组件带动过滤框左右移动，油水由过滤框内的筛板落下，泥沙被筛板隔下且从第一排沙通道排出，实现油水和泥沙的分离；
通过设置油水分离组件和平板陶瓷膜，对油水进行分离，提高了实用性。
通过设置辅助分离组件，进一步提高了泥沙分离效果。
（发明人：何文德;毕延刚;王俊博;仇玉叶;毛硕;李良;綦振宝）
