申请日2020.07.02
公开（公告）日2021.02.26
IPC分类号C02F9/04; B01D36/04
摘要
本实用新型公开了生活污水处理技术领域的一种生活污水预处理装置，包括支撑底座，所述支撑底座顶部的一侧设置有粗滤沉淀箱，所述粗滤沉淀箱的内腔顶部设置有滤网，所述滤网的顶部卡接在粗滤沉淀箱的顶部，所述粗滤沉淀箱内腔的底部一侧设置有排污口，所述排污口的外表面设置有排污阀门，所述粗滤沉淀箱内腔的底部另一侧设置有抽水管，所述抽水管的一端活动连接有第一连接块，所述第一连接块的顶部固定连接有第一密封盖，所述第一密封盖的顶部设置有第一圆环型密封垫，所述第一圆环型密封垫的顶部设置有圆柱型滤网，所述圆柱型滤网内部贯穿有多孔管，该装置结构简单，占地面积小，多层过滤，便于清洗，提升了生活污水过滤的效率。
权利要求书

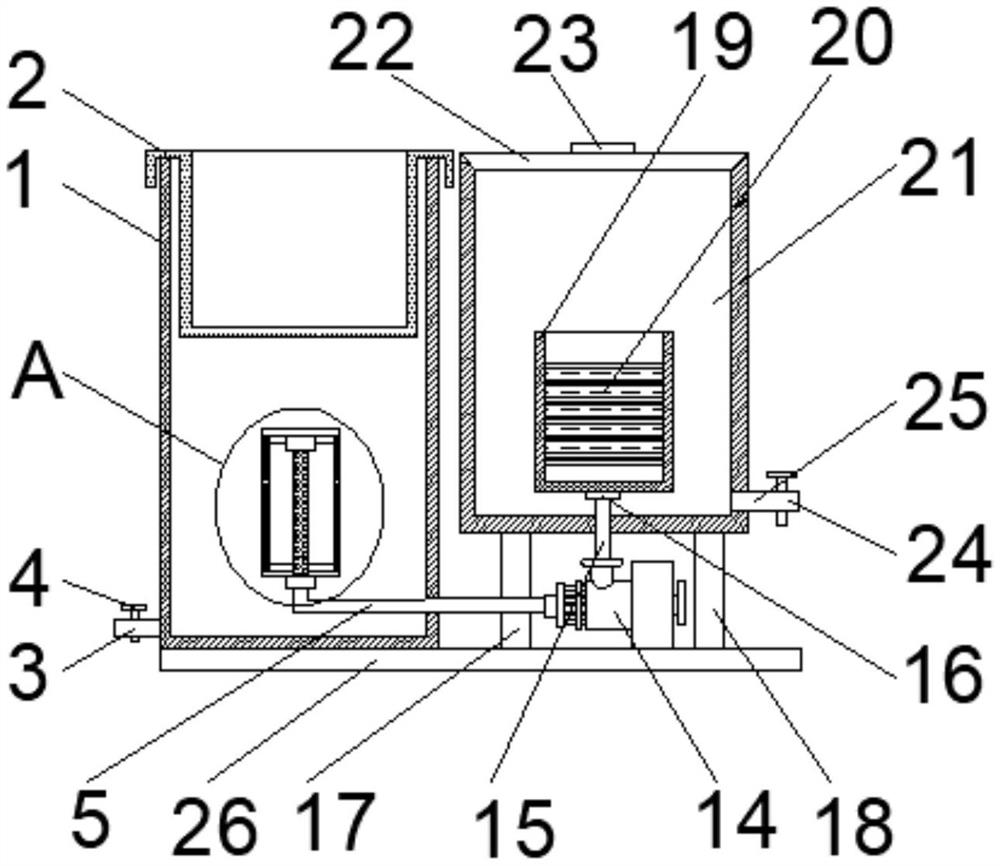

1.一种生活污水预处理装置，包括支撑底座(26)，其特征在于：所述支撑底座(26)顶部的一侧设置有粗滤沉淀箱(1)，所述粗滤沉淀箱(1)的内腔顶部设置有滤网(2)，所述滤网(2)的顶部卡接在粗滤沉淀箱(1)的顶部，所述粗滤沉淀箱(1)内腔的底部一侧设置有排污口(3)，所述排污口(3)的外表面设置有排污阀门(4)，所述粗滤沉淀箱(1)内腔的底部另一侧设置有抽水管(5)，所述抽水管(5)的一端活动连接有第一连接块(6)，所述第一连接块(6)的顶部固定连接有第一密封盖(7)，所述第一密封盖(7)的顶部设置有第一圆环型密封垫(8)，所述第一圆环型密封垫(8)的顶部设置有圆柱型滤网(10)，所述圆柱型滤网(10)内部贯穿有多孔管(9)，所述圆柱型滤网(10)的顶部设置有第二圆环型密封垫(11)，所述第二圆环型密封垫(11)的顶部设置有第二密封盖(13)，所述第二密封盖(13)的底部固定连接有第二连接块(12)，所述第二连接块(12)贯穿第二圆环型密封垫(11)与多孔管(9)的一端活动连接，所述多孔管(9)远离第二连接块(12)的一端贯穿第一圆环型密封垫(8)和第一密封盖(7)与第一连接块(6)活动连接，所述支撑底座(26)的顶部远离粗滤沉淀箱(1)的一侧设置有蓄水箱(21)，所述蓄水箱(21)底部的一侧固定连接有第一支座(17)，所述蓄水箱(21)底部另一侧固定连接有第二支座(18)，所述第一支座(17)和第二支座(18)的底部均匀支撑底座(26)的底部固定连接，所述第一支座(17)和第二支座(18)之间设置有水泵(14)，所述水泵(14)的底部与支撑底座(26)的顶部活动连接，所述抽水管(5)贯穿粗滤沉淀箱(1)和第一支座(17)与水泵(14)的输入端活动连接，所述水泵(14)的输出端活动连接有输水管(15)，所述输水管(15)远离水泵(14)的一端贯穿蓄水箱(21)的底部连接有过滤箱连接器(16)，所述过滤箱连接器(16)的顶部固定连接有深层过滤箱(19)，所述深层过滤箱(19)的内部设置有多材质过滤层(20)，所述蓄水箱(21)的底部远离粗滤沉淀箱(1)的一侧设置有出水管(24)，所述出水管(24)的外表面设置有出水阀门(25)，所述蓄水箱(21)的顶部设置有蓄水箱盖(22)。
2.根据权利要求1所述的一种生活污水预处理装置，其特征在于：所述多材质过滤层(20)为石英石、无烟煤、硅藻土、纤维的多层过滤层组成，所述过滤箱连接器(16)的底部与输水管(15)为螺纹连接。
3.根据权利要求1所述的一种生活污水预处理装置，其特征在于：所述蓄水箱盖(22)与蓄水箱(21)顶部为活动卡接，所述蓄水箱盖(22)顶部设置有把手(23)。
4.根据权利要求1所述的一种生活污水预处理装置，其特征在于：所述第一连接块(6)和第二连接块(12)均与多孔管(9)为螺纹连接，所述多孔管(9)的外表面分布均匀地开设有多组过滤孔。
5.根据权利要求1所述的一种生活污水预处理装置，其特征在于：所述第一密封盖(7)和第二密封盖(13)均为圆形，所述第一圆环型密封垫(8)和第二圆环型密封垫(11)均为橡胶材质，所述第一圆环型密封垫(8)的半径和第一密封盖(7)的半径相同，所述第二圆环型密封垫(11)的半径和第二密封盖(13)的半径相同。
说明书
一种生活污水预处理装置
技术领域
本实用新型涉及生活污水处理技术领域，具体为一种生活污水预处理装置。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等)和大量病原微生物(如寄生虫卵和肠道传染病毒等)；存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭；细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行，因此，生活污水排放前必须进行预处理；对于现有一般的生活污水预处理装置，处理的程序简单化，导致处理效果不佳，对后续的处理造成了较大的影响，并且一般的生活污水预处理装置占地面积大，且不易对装置清洗，增加了装置使用的复杂度。
实用新型内容
本实用新型的目的在于提供一种生活污水预处理装置，以解决上述背景技术中提出的处理过于简单、装置占地面积大、不易清洗等问题
为实现上述目的，本实用新型提供如下技术方案：一种生活污水预处理装置，包括支撑底座，所述支撑底座顶部的一侧设置有粗滤沉淀箱，所述粗滤沉淀箱的内腔顶部设置有滤网，所述滤网的顶部卡接在粗滤沉淀箱的顶部，所述粗滤沉淀箱内腔的底部一侧设置有排污口，所述排污口的外表面设置有排污阀门，所述粗滤沉淀箱内腔的底部另一侧设置有抽水管，所述抽水管的一端活动连接有第一连接块，所述第一连接块的顶部固定连接有第一密封盖，所述第一密封盖的顶部设置有第一圆环型密封垫，所述第一圆环型密封垫的顶部设置有圆柱型滤网，所述圆柱型滤网内部贯穿有多孔管，所述圆柱型滤网的顶部设置有第二圆环型密封垫，所述第二圆环型密封垫的顶部设置有第二密封盖，所述第二密封盖的底部固定连接有第二连接块，所述第二连接块贯穿第二圆环型密封垫与多孔管的一端活动连接，所述多孔管远离第二连接块的一端贯穿第一圆环型密封垫和第一密封盖与第一连接块活动连接，所述支撑底座的顶部远离粗滤沉淀箱的一侧设置有蓄水箱，所述蓄水箱底部的一侧固定连接有第一支座，所述蓄水箱底部另一侧固定连接有第二支座，所述第一支座和第二支座的底部均匀支撑底座的底部固定连接，所述第一支座和第二支座之间设置有水泵，所述水泵的底部与支撑底座的顶部活动连接，所述抽水管贯穿粗滤沉淀箱和第一支座与水泵的输入端活动连接，所述水泵的输出端活动连接有输水管，所述输水管远离水泵的一端贯穿蓄水箱的底部连接有过滤箱连接器，所述过滤箱连接器的顶部固定连接有深层过滤箱，所述深层过滤箱的内部设置有多材质过滤层，所述蓄水箱的底部远离粗滤沉淀箱的一侧设置有出水管，所述出水管的外表面设置有出水阀门，所述蓄水箱的顶部设置有蓄水箱盖。
优选的，所述多材质过滤层为石英石、无烟煤、硅藻土、纤维的多层过滤层组成，所述过滤箱连接器的底部与输水管为螺纹连接。
优选的，所述蓄水箱盖与蓄水箱顶部为活动卡接，所述蓄水箱盖顶部设置有把手。
优选的，所述第一连接块和第二连接块均与多孔管为螺纹连接，所述多孔管的外表面分布均匀地开设有多组过滤孔。
优选的，所述第一密封盖和第二密封盖均为圆形，所述第一圆环型密封垫和第二圆环型密封垫均为橡胶材质，所述第一圆环型密封垫的半径和第一密封盖的半径相同，所述第二圆环型密封垫的半径和第二密封盖的半径相同。
与现有技术相比，本实用新型的有益效果是：该一种生活污水预处理装置，装置中的粗滤沉淀箱顶部设置滤网过可以过滤掉污水中较大的污染物，且滤网与粗滤沉淀箱顶部连接为活动卡接，有利于取下滤网，对滤网进行清洗；粗滤沉淀箱底部设置的排污口可以排出箱体内底部沉积的泥沙，有利于对整个粗滤沉淀箱的清洗；粗滤沉淀箱内部设置圆柱型滤网可以待粗滤沉淀箱中泥沙沉淀后，再次过滤污水中悬浮的污染物，进一步过滤了污水,其次可以避免泥沙等污染物进入到深层过滤箱中，对深层过滤箱造成损耗；第一连接块、第二连接块、圆柱型滤网、多孔管、抽水管之间均为活动连接，方便拆卸下圆柱型滤网，有利于对圆柱形滤网进行清洗；过滤箱连接器与输水管为活动连接，方便取下深层过滤箱，有利于对深层过滤箱进行清洗；该装置结构简单，占地面积小，多层过滤，便于清洗，提升了生活污水过滤的效率。
（发明人：张国栋;王昕;张国灿）
