申请日2020.07.05
公开（公告）日2021.03.05
IPC分类号C02F3/28
摘要
本实用新型公开了一种布水均匀的防污泥布水槽，属于布水设备领域，包括槽体，槽体的顶部敞开处为进水口，进水口的进水端连接稳流区，进水口的出水端连接槽体内的空间，在槽体内的两侧壁的下部分别设置两排折板，两排折板之间的区域为流道，每排折板由多个V型折板组成，每个V型折板的V型开口面与槽体的侧壁密封连接，且V型折板的底部开口面与槽体的底部密封连接，V型折板与槽体围成的区域为分流区，在每个分流区的底部设置有布水口，布水口连接布水管。本实用新型用于污水处理UASB厌氧系统布水均匀分布等问题，易于操作、管理和维护，布水均匀，而且不会出现进水偏流、布水带泥的现象，布水效果好，不会阻塞布水管。
权利要求书

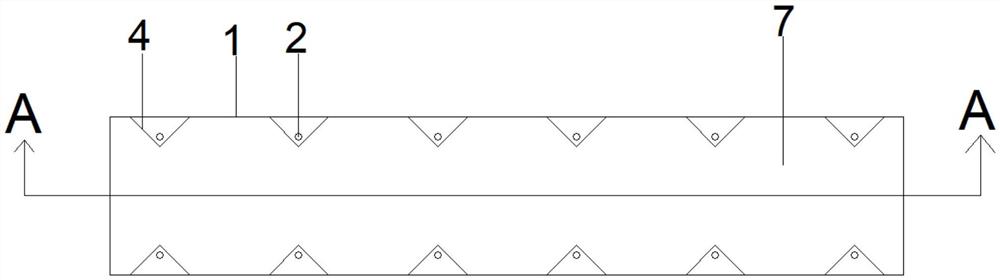

1.一种布水均匀的防污泥布水槽，其特征在于，包括槽体(1)，所述槽体(1)的顶部敞开处为进水口(6)，所述进水口(6)的进水端连接稳流区，所述进水口(6)的出水端连接槽体(1)内的空间，在所述槽体(1)内的两侧壁的下部分别设置两排折板，两排折板之间的区域为流道(3)，每排折板由多个V型折板(4)组成，每个所述V型折板(4)的V型开口面与所述槽体(1)的侧壁密封连接，且所述V型折板(4)的底部开口面与所述槽体(1)的底部密封连接，所述V型折板(4)与槽体(1)围成的区域为分流区，在每个所述分流区的底部设置有布水口，所述布水口连接布水管(2)。
2.根据权利要求1所述的一种布水均匀的防污泥布水槽，其特征在于，每排折板由多个V型折板(4)组成，且多个V型折板(4)处于同一个高度平面上。
3.根据权利要求1所述的一种布水均匀的防污泥布水槽，其特征在于，每排折板由多个V型折板(4)组成，且相邻的V型折板(4)之间的间隔距离一致。
4.根据权利要求1所述的一种布水均匀的防污泥布水槽，其特征在于，在所述槽体(1)的两侧且位于折板上方的位置分别设置凹槽，在凹槽内设置凹槽加强筋(5)。
5.根据权利要求1所述的一种布水均匀的防污泥布水槽，其特征在于，所述稳流区的水经过进水口(6)进入流道(3)，所述流道(3)的两侧为折型流道。
6.根据权利要求1所述的一种布水均匀的防污泥布水槽，其特征在于，所述流道(3)的下部设有污泥口，在所述污泥口上密封有污泥盖，排污时，污泥盖打开。
7.根据权利要求1所述的一种布水均匀的防污泥布水槽，其特征在于，所述槽体(1)为上端敞开的矩形槽体。
说明书
一种布水均匀的防污泥布水槽
技术领域
本实用新型属于布水设备技术领域，涉及一种布水均匀的防污泥布水槽。
背景技术
布水槽主要是用于污水处理系统中，将进水、循环水混合后，通过均匀分支布水管分布至池内，减少因分布不均匀而产生的布水偏流等问题。在现有UASB布水设备中主要采用重力式布水，但是在当前UASB及水解罐污水处理项目中，往往存在布水的均匀度及分水的合理性问题，布水不合理会导致进水偏流、带泥等问题，布水不均匀，会影响布水效果，带泥问题会阻塞布水管，因此需要解决布水槽的布水不均匀以及带泥问题。
实用新型内容
为了解决上述现有技术中的不足，本实用新型的目的在于提供一种布水均匀的防污泥布水槽。本实用新型的槽体的上方为进水口，水从稳流区经过进水口进入到槽体内的流道内，其中进入的水是含有污泥的，经过稳流区的水缓慢进入流道后，随着水位的升高，污泥沉淀在流道的底部，上层的水溢流到各个V型折板与槽体围成的分流区内，从分流区底部的布水口经过布水管进行布水，这样不仅能够布水均匀，而且不会出现进水偏流、布水带泥的现象，布水效果好，不会阻塞布水管。
为了实现上述目的，本实用新型采用了如下技术方案：一种布水均匀的防污泥布水槽，包括槽体，所述槽体的顶部敞开处为进水口，所述进水口的进水端连接稳流区，所述进水口的出水端连接槽体内的空间，在所述槽体内的两侧壁的下部分别设置两排折板，两排折板之间的区域为流道，每排折板由多个V型折板组成，每个所述V型折板的V型开口面与所述槽体的侧壁密封连接，且所述V型折板的底部开口面与所述槽体的底部密封连接，所述V型折板与槽体围成的区域为分流区，在每个所述分流区的底部设置有布水口，所述布水口连接布水管。
作为优选，每排折板由多个V型折板组成，且多个V型折板处于同一个高度平面上。
作为优选，每排折板由多个V型折板组成，且相邻的V型折板之间的间隔距离一致。
作为优选，在所述槽体的两侧且位于折板上方的位置分别设置凹槽，在凹槽内设置凹槽加强筋。
作为优选，所述稳流区的水经过进水口进入流道，所述流道的两侧为折型流道。
作为优选，所述流道的下部设有污泥口，在所述污泥口上密封有污泥盖，排污时，污泥盖打开。
作为优选，所述槽体为上端敞开的矩形槽体。
工作原理：本实用新型的槽体的上方为进水口，水从稳流区经过进水口进入到槽体内的流道内，其中进入的水是含有污泥的，经过稳流区的水缓慢进入流道后，随着水位的升高，污泥沉淀在流道的底部，上层的水溢流到各个V型折板与槽体围成的分流区内，从分流区底部的布水口经过布水管进行布水，这样不仅能够布水均匀，而且不会出现进水偏流、布水带泥的现象。本实用新型在槽体上设置了凹槽加强筋，用于增加槽体的强度和刚性。
本实用新型有如下有益效果：
1)本实用新型的槽体的上方为进水口，水从稳流区经过进水口进入到槽体内的流道内，其中进入的水是含有污泥的，经过稳流区的水缓慢进入流道后，随着水位的升高，污泥沉淀在流道的底部，上层的水溢流到各个V型折板与槽体围成的分流区内，从分流区底部的布水口经过布水管进行布水，这样不仅能够布水均匀，而且不会出现进水偏流、布水带泥的现象，布水效果好，不会阻塞布水管。
2)本实用新型在槽体上设置了凹槽加强筋，用于增加槽体的强度和刚性。
3)本实用新型用于污水处理UASB厌氧系统布水均匀分布等问题，易于操作、管理和维护。
（发明人：赵李刚;瞿林强）
