申请日2020.12.28
公开（公告）日2021.03.12
IPC分类号B01D61/14; B01D61/18; B01D61/20; B01D61/22; B01D65/02; B01D61/16; C02F1/44
摘要
本发明提供一种超滤膜组件，包括进水管、超滤膜组件和排污管，所述进水管与所述排污管之间设置有多个超滤膜组件，多个所述超滤膜组件呈等间距设置，所述超滤膜组件的上下两端通过限位夹套分别与进水管和排污管连接。本发明中，通过在多个超滤膜组件的外侧设置有曝气管，曝气管上设置有出去软管可连接到超滤膜组件上的曝气口内，然后痛殴鼓风机进行曝气处理，可使得超滤膜内部污水净化更加彻底，其次，在曝气杆上还设置有夹持装置，夹持装置可对超滤膜组件进行夹持固定，可防止超滤膜组件在使污水净化过程中发生晃动，影响污水净化效率等，且本装置一物两用，节省工作成本的同时且灵活性较高，结构设计合理，实用性更强。
权利要求书

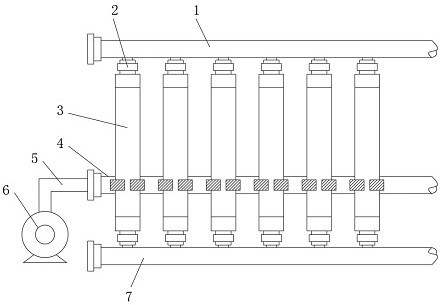

1.一种超滤膜组件，包括进水管（1）、超滤膜组件（3）和排污管（7），其特征在于：所述进水管（1）与所述排污管（7）之间设置有多个超滤膜组件（3），多个所述超滤膜组件（3）呈等间距设置，所述超滤膜组件（3）的上下两端通过限位夹套（2）分别与进水管（1）和排污管（7）连接，所述超滤膜组件（3）的底部一侧还设置有排水口；
所述超滤膜组件（3）包含有外限位套管（301）和侧连接件（303），所述外限位套管（301）的两侧均螺纹连接有侧连接件（303），两个所述侧连接件（303）的外侧中间位置处设置有进水口（305），所述侧连接件（303）的内部均设置有滤网（304），且两个滤网（304）之间设置有滤芯（302），其中滤芯（302）水平设置在外限位套管（301）的内部，多个所述超滤膜组件（3）的外侧还设置有曝气装置。
2.根据权利要求1所述的一种超滤膜组件，其特征在于：所述曝气装置包含有通气管道（5）和曝气管（4），所述通气管道（5）的一端连接有鼓风机（6），所述通气管道（5）的另一端与曝气管（4）内部的通孔（8）连通，所述曝气管（4）设置在超滤膜组件（3）的一侧，且曝气管（4）上开设有多个排气出口（9），且每个排气出口（9）均连接有出气软管（12），并与超滤膜组件（3）上开设的曝气口（306）连通。
3.根据权利要求2所述的一种超滤膜组件，其特征在于：所述曝气管（4）上还设置有多个夹持组件，其中夹持组件包含有第一弧形夹持件（10）和第二弧形夹持件（13），同一组的所述第一弧形夹持件（10）与第二弧形夹持件（13）夹持在超滤膜组件（3）的外侧。
4.根据权利要求3所述的一种超滤膜组件，其特征在于：所述第一弧形夹持件（10）与第二弧形夹持件（13）的内部均设置有防滑垫（11），且防滑垫（11）采用橡胶材质制成。
5.根据权利要求2所述的一种超滤膜组件，其特征在于：所述出气软管（12）采用橡胶材质制成，且出气软管（12）设置成锥形结构。
6.根据权利要求5所述的一种超滤膜组件，其特征在于：所述曝气口（306）也设置成与出气软管（12）相对应的锥形结构。
说明书
一种超滤膜组件
技术领域
本发明涉及超滤膜领域，尤其涉及一种超滤膜组件。
背景技术
超滤膜用于超滤过程中的人工透膜。一般由高分子材料如：醋酸纤维素类、醋酸纤维素酯类、聚乙烯类、聚砜类及聚酰胺类等制成。一般预先制成管式、板面式、卷式、毛细管式等各种型式的膜组件，然后组装多个组件在一起应用，以增大过滤面积并便于维修。超滤膜是一种用于超滤过程能将一定大小的高分子胶体或悬浮颗粒从溶液中分离出来的高分子半透膜。
但是由于现有的超滤膜组件在使用的时候还存在着一些不足之处，比如现有的超滤膜组件在使用的时候还存在着净化不彻底，稳定性不高，污水净化效率低下等缺陷，为此本发明根据上述问题提出一种超滤膜组件来解决上述问题。
发明内容
本发明的目的在于提供一种超滤膜组件，以解决上述技术问题。
本发明为解决上述技术问题，采用以下技术方案来实现：一种超滤膜组件，包括进水管、超滤膜组件和排污管，其特征在于：所述进水管与所述排污管之间设置有多个超滤膜组件，多个所述超滤膜组件呈等间距设置，所述超滤膜组件的上下两端通过限位夹套分别与进水管和排污管连接，所述超滤膜组件的底部一侧还设置有排水口；所述超滤膜组件包含有外限位套管和侧连接件，所述外限位套管的两侧均螺纹连接有侧连接件，两个所述侧连接件的外侧中间位置处设置有进水口，所述侧连接件的内部均设置有滤网，且两个滤网之间设置有滤芯，其中滤芯水平设置在外限位套管的内部，多个所述超滤膜组件的外侧还设置有曝气装置。
优选的，所述曝气装置包含有通气管道和曝气管，所述通气管道的一端连接有鼓风机，所述通气管道的另一端与曝气管内部的通孔连通，所述曝气管设置在超滤膜组件的一侧，且曝气管上开设有多个排气出口，且每个排气出口均连接有出气软管，并与超滤膜组件上开设的曝气口连通。
优选的，所述曝气管上还设置有多个夹持组件，其中夹持组件包含有第一弧形夹持件和第二弧形夹持件，同一组的所述第一弧形夹持件与第二弧形夹持件夹持在超滤膜组件的外侧。
优选的，所述第一弧形夹持件与第二弧形夹持件的内部均设置有防滑垫，且防滑垫采用橡胶材质制成。
优选的，所述出气软管采用橡胶材质制成，且出气软管设置成锥形结构。
优选的，所述曝气口也设置成与出气软管相对应的锥形结构。
与相关技术相比较，本发明提供的一种超滤膜组件具有如下有益效果：
本发明提供一种超滤膜组件，通过在多个超滤膜组件的外侧设置有曝气管，曝气管上设置有出去软管可连接到超滤膜组件上的曝气口内，然后痛殴鼓风机进行曝气处理，可使得超滤膜内部污水净化更加彻底，其次，在曝气杆上还设置有夹持装置，夹持装置可对超滤膜组件进行夹持固定，可防止超滤膜组件在使污水净化过程中发生晃动，影响污水净化效率等，且本装置一物两用，节省工作成本的同时且灵活性较高，结构设计合理，实用性更强。
（发明人：吴强;李涓胜;程发彬;吴金键;高洋;张砚龙）
