申请日2020.12.14
公开（公告）日2021.04.02
IPC分类号C02F3/02
摘要
本发明属于污水处理应用技术领域，具体公开了一种好氧池曝气装置，由好氧池，及对称设置在好氧池内的第一预设横螺纹套、第二预设横螺纹套，及分别与第一预设横螺纹套、第二预设横螺纹套相配合使用的曝气组件组成。本发明的一种好氧池曝气装置的有益效果在于：其整体结构设计合理，便于组装及拆卸进行清洁维护，使用寿命长、降低污水处理使用经济成本，解决现有曝气结构所存在的问题，满足污水处理站好氧池的高标准使用要求，实用性强。
权利要求书

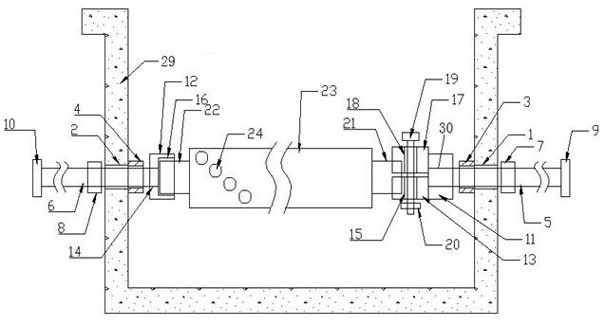

1.一种好氧池曝气装置，其特征在于：由好氧池（29），及对称设置在好氧池（29）内的第一预设横螺纹套（1）、第二预设横螺纹套（2），及分别与第一预设横螺纹套（1）、第二预设横螺纹套（2）相配合使用的曝气组件组成；所述曝气组件，包括分别贯穿第一预设横螺纹套（1）、第二预设横螺纹套（2）的第一外螺纹进气管（5）、第二外螺纹进气管（6），及分别设置在第一外螺纹进气管（5）、第二外螺纹进气管（6）一端的第一进气连接法兰板（9）、第二进气连接法兰板（10），及分别设置在在第一外螺纹进气管（5）、第二外螺纹进气管（6）另一端且与好氧池（29）相配合使用的第一密封支撑圈（3）、第二密封支撑圈（4），及设置在第一外螺纹进气管（5）、第二外螺纹进气管（6）另一端端面的第一圆形连接块（11）、第二圆形连接块（12），及分别设置在第一圆形连接块（11）、第二圆形连接块（12）内的第一圆形连接块进气孔（30）、第二圆形连接块进气孔（14），及设置在第一圆形连接块（11）一端的第一定位卡板（13），及分别设置在第一定位卡板（13）两端的第一定位卡板通孔（15），及与第一定位卡板（13）相配合使用的第二定位卡板（17），及分别设置在第二定位卡板（17）两端的第二定位卡板通孔（18），及设置在第一定位卡板（13）、第二定位卡板（17）之间的第一外螺纹辅助进气管（21），其中，第一定位卡板（13）、第二定位卡板（17）、第一外螺纹辅助进气管（21）之间通过利用第一定位卡板通孔（15）、第二定位卡板通孔（18）通过锁紧螺栓（19）、锁紧螺母（20）固定连接，及设置在第二圆形连接块（12）一端端面内的横螺纹孔（16），及与横螺纹孔（16）连接的第二外螺纹辅助进气管（22），及两端分别与第一外螺纹辅助进气管（21）、第二外螺纹辅助进气管（22）连接的集气管（23），及分别设置在集气管（23）上的若干个出气孔（24），其中，集气管（23）设置为圆形结构。
2.根据权利要求1所述的一种好氧池曝气装置，其特征在于：所述好氧池曝气装置，还包括分别设置在集气管（23）两端的第一内螺纹连接管（25）、第二内螺纹连接管（26），其中，第一外螺纹辅助进气管（21）、第二外螺纹辅助进气管（22）分别与第一内螺纹连接管（25）、第二内螺纹连接管（26）连接，集气管（23）设置为螺旋形结构。
3.根据权利要求1或2所述的一种好氧池曝气装置，其特征在于：所述好氧池曝气装置，还包括分别设置在第一外螺纹进气管（5）、第二外螺纹进气管（6）上的第一外螺纹进气管锁紧螺母（7）、第二外螺纹进气管锁紧螺母（8）。
4.根据权利要求1所述的一种好氧池曝气装置，其特征在于：所述集气管（23）设置为U形结构，及从上至下分别与U形结构集气管（23）两侧内壁连接的若干个辅助横曝气板（27），及分别设置在若干个辅助横曝气板（27）上的辅助横曝气板出气孔（28）。
说明书
一种好氧池曝气装置
技术领域
本发明属于污水处理应用技术领域，具体涉及一种好氧池曝气装置。
背景技术
随着人们的环保意识的不断加强，对于污水该如何处理很重视，那么处理大量的污水的时候，就需要建一些调节池，从而使设备工作效率更快、质量更好，如好氧池，好氧池是利用污水中的好氧微生物在有游离氧存在的条件下，消化、降解污水中的有机物，使其稳定化、无害化的处理装置。
而接触氧化池中微生物所需的氧通常由人工曝气供给，生物膜生长至一定厚度后，近填料壁的微生物将由于缺氧而进行厌氧代谢，产生的气体及曝气形成的冲刷作用造成部分生物膜脱落，促进了新生物膜的生长，形成生物的新陈代谢，脱落的生物膜随出水进入后续的二沉池。
现有结构的用于好氧池的曝气结构，其设计不合理，降低了好氧池污水的曝气处理效率、耗时长，降低了污水整体流程处理效率，同时也影响污水好氧反应处理效果等，且其使用寿命短、增加了污水处理经济成本，无法满足污水处理好氧池的高标准使用要求。
因此，基于上述问题，本发明提供一种好氧池曝气装置。
发明内容
发明目的：本发明的目的是提供一种好氧池曝气装置，其整体结构设计合理，便于组装及拆卸进行清洁维护，使用寿命长、降低污水处理使用经济成本，解决现有曝气结构所存在的问题，满足污水处理站好氧池的高标准使用要求，实用性强。
技术方案：本发明提供的一种好氧池曝气装置，由好氧池，及对称设置在好氧池内的第一预设横螺纹套、第二预设横螺纹套，及分别与第一预设横螺纹套、第二预设横螺纹套相配合使用的曝气组件组成；所述曝气组件，包括分别贯穿第一预设横螺纹套、第二预设横螺纹套的第一外螺纹进气管、第二外螺纹进气管，及分别设置在第一外螺纹进气管、第二外螺纹进气管一端的第一进气连接法兰板、第二进气连接法兰板，及分别设置在在第一外螺纹进气管、第二外螺纹进气管另一端且与好氧池相配合使用的第一密封支撑圈、第二密封支撑圈，及设置在第一外螺纹进气管、第二外螺纹进气管另一端端面的第一圆形连接块、第二圆形连接块，及分别设置在第一圆形连接块、第二圆形连接块内的第一圆形连接块进气孔、第二圆形连接块进气孔，及设置在第一圆形连接块一端的第一定位卡板，及分别设置在第一定位卡板两端的第一定位卡板通孔，及与第一定位卡板相配合使用的第二定位卡板，及分别设置在第二定位卡板两端的第二定位卡板通孔，及设置在第一定位卡板、第二定位卡板之间的第一外螺纹辅助进气管，其中，第一定位卡板、第二定位卡板、第一外螺纹辅助进气管之间通过利用第一定位卡板通孔、第二定位卡板通孔通过锁紧螺栓、锁紧螺母固定连接，及设置在第二圆形连接块一端端面内的横螺纹孔，及与横螺纹孔连接的第二外螺纹辅助进气管，及两端分别与第一外螺纹辅助进气管、第二外螺纹辅助进气管连接的集气管，及分别设置在集气管上的若干个出气孔，其中，集气管设置为圆形结构。
本技术方案的，所述好氧池曝气装置，还包括分别设置在集气管两端的第一内螺纹连接管、第二内螺纹连接管，其中，第一外螺纹辅助进气管、第二外螺纹辅助进气管分别与第一内螺纹连接管、第二内螺纹连接管连接，集气管设置为螺旋形结构。
本技术方案的，所述好氧池曝气装置，还包括分别设置在第一外螺纹进气管、第二外螺纹进气管上的第一外螺纹进气管锁紧螺母、第二外螺纹进气管锁紧螺母。
本技术方案的，所述集气管设置为U形结构，及从上至下分别与U形结构集气管两侧内壁连接的若干个辅助横曝气板，及分别设置在若干个辅助横曝气板上的辅助横曝气板出气孔。
与现有技术相比，本发明的一种好氧池曝气装置的有益效果在于：其整体结构设计合理，便于组装及拆卸进行清洁维护，使用寿命长、降低污水处理使用经济成本，解决现有曝气结构所存在的问题，满足污水处理站好氧池的高标准使用要求，实用性强。
（发明人：李玲芳）
