申请日2020.07.13
公开（公告）日2021.03.23
IPC分类号C02F9/04; C02F11/122; C02F103/10
摘要
本实用新型公开了一种煤矿涌水处理系统，包括调节池、排水管、管道混合器、絮凝沉降设备、清水应急池、巴歇尔堰槽和煤泥回收装置，所述调节池通过排水管与絮凝沉降设备连接，排水管的出水端安装有管道混合器，所述管道混合器位于絮凝沉降设备上方，所述絮凝沉降设备的出口并联有清水应急池和巴歇尔堰槽，清水应急池内设有与絮凝沉降设备连接的回流管道，所述絮凝沉降设备一侧连接有煤泥回收装置。本实用新型通过设置由管道混合器、絮凝沉降设备和清水池构成一个处理煤矿涌水的处理系统，由于所用设备少、且占地面积小、安装方便，极为适合煤矿开采的山区。
权利要求书

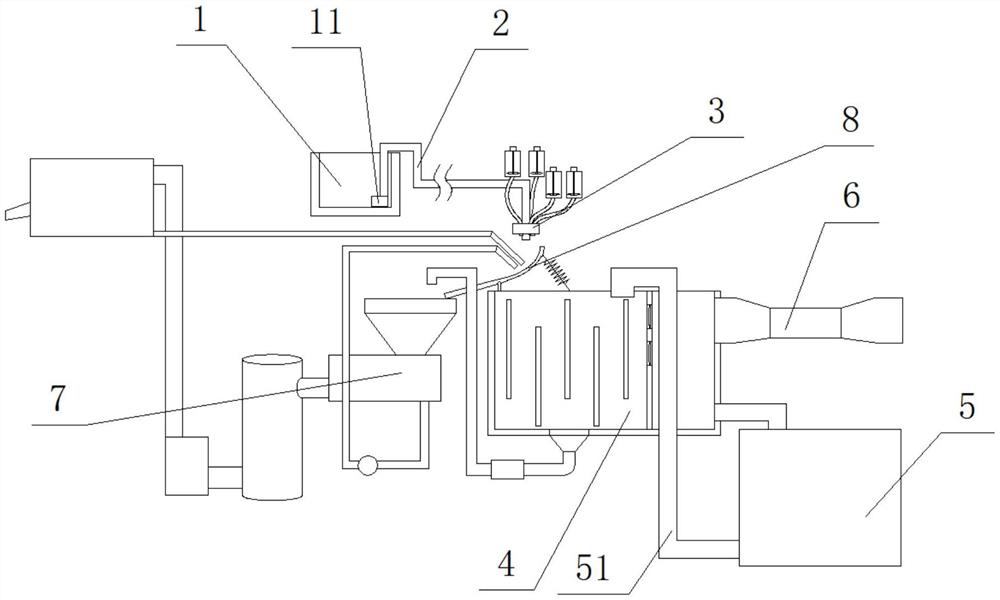

1.一种煤矿涌水处理系统，其特征在于：包括调节池、排水管、管道混合器、絮凝沉降设备、清水应急池、巴歇尔堰槽和煤泥回收装置，所述调节池通过排水管与絮凝沉降设备连接，排水管的出水端安装有管道混合器，所述管道混合器位于絮凝沉降设备上方，所述絮凝沉降设备的出口并联有清水应急池和巴歇尔堰槽，清水应急池内设有与絮凝沉降设备连接的回流管道，所述絮凝沉降设备一侧连接有煤泥回收装置。
2.根据权利要求1所述的煤矿涌水处理系统，其特征在于：所述调节池内底部安装有与排水管连接提升水泵。
3.根据权利要求1所述的煤矿涌水处理系统，其特征在于：所述管道混合器包括多个混料筒和安装在每个混料筒上的搅拌器，每个混料筒底部均设有排料管，多根排料管和排水管并联。
4.根据权利要求1所述的煤矿涌水处理系统，其特征在于：所述絮凝沉降设备包括沉降池、将沉降池分隔成两个腔体的分隔板，所述分隔板上部设有多个连通腔体的通口，所述通口内设有滤网，所述管道混合器位于一个腔体上方，与管道混合器对齐的腔体中部设有多个块滞留板，另一个腔体上部的侧壁上连接有巴歇尔堰槽，其下部的侧壁上连接有清水应急池。
5.根据权利要求4所述的煤矿涌水处理系统，其特征在于：所述煤泥回收装置包括浓缩机、煤泥筒、给料泵和压滤机，所述浓缩机设有进料斗，所述浓缩机的进料斗内连接有污水管，所述污水管一端置于沉降池底部，沉降池内安装有与污水管连接的污水泵，所述浓缩机底部设有与沉降池顶部连接的循环管，循环管上连接有循环泵，浓缩机出料口与煤泥筒连接，煤泥筒底部安装有给料泵，给料泵与压滤机连接，压滤机底部设有与沉降池连接的回水管，且压滤机位于沉淀池上方。
6.根据权利要求5所述的煤矿涌水处理系统，其特征在于：所述管道混合器下方还安装有弧形振动筛，弧形振动筛的出料口与浓缩机的进料斗对齐。
说明书
一种煤矿涌水处理系统
技术领域
本实用新型涉及废水处理领域，特别是涉及一种煤矿涌水处理系统。
背景技术
煤矿中大多有地下水，而在煤矿的开采过冲中，地下水会因为矿脉受损造成喷涌，而喷涌的水因与煤矿长期接触，导致水中含有大量的矿物质和污染物，而这些废水若是直接排放到河流中会造成环境的污染，因此煤矿涌水需要进行处理，现有的煤矿涌水处理系统设备占地面积大，而煤矿聚集地大多是在山区，可利用的空间较小，从而造成了处理系统的设备变小，最终导致了对煤矿涌水的处理效果有限。
发明内容
本实用新型的目的在于提供一种占地面积小、安装方便的煤矿涌水处理系统。
本实用新型的目的是通过以下技术方案实现的：
一种煤矿涌水处理系统，包括调节池、排水管、管道混合器、絮凝沉降设备、清水应急池、巴歇尔堰槽和煤泥回收装置，所述调节池通过排水管与絮凝沉降设备连接，排水管的出水端安装有管道混合器，所述管道混合器位于絮凝沉降设备上方，所述絮凝沉降设备的出口并联有清水应急池和巴歇尔堰槽，清水应急池内设有与絮凝沉降设备连接的回流管道，所述絮凝沉降设备一侧连接有煤泥回收装置。
所述调节池内底部安装有与排水管连接提升水泵。
所述管道混合器包括多个混料筒和安装在每个混料筒上的搅拌器，每个混料筒底部均设有排料管，多根排料管和排水管并联。
所述絮凝沉降设备包括沉降池、将沉降池分隔成两个腔体的分隔板，所述分隔板上部设有多个连通腔体的通口，所述通口内设有滤网，所述管道混合器位于一个腔体上方，与管道混合器对齐的腔体中部设有多个块滞留板，另一个腔体上部的侧壁上连接有巴歇尔堰槽，其下部的侧壁上连接有清水应急池。
所述煤泥回收装置包括浓缩机、煤泥筒、给料泵和压滤机，所述浓缩机设有进料斗，所述浓缩机的进料斗内连接有污水管，所述污水管一端置于沉降池底部，沉降池内安装有与污水管连接的污水泵，所述浓缩机底部设有与沉降池顶部连接的循环管，循环管上连接有循环泵，浓缩机出料口与煤泥筒连接，煤泥筒底部安装有给料泵，给料泵与压滤机连接，压滤机底部设有与沉降池连接的回水管，且压滤机位于沉淀池上方。
所述管道混合器下方还安装有弧形振动筛，弧形振动筛的出料口与浓缩机的进料斗对齐。
本实用新型提供的煤矿涌水处理系统具的有益效果是：
(1)通过设置由管道混合器、絮凝沉降设备和清水池构成一个处理煤矿涌水的处理系统，由于所用设备少、且占地面积小、安装方便，极为适合煤矿开采的山区；
(2)通过设置煤泥回收系统，可将煤矿涌水中的煤泥分离出来，以缩短煤矿涌水的处理时间，同时还可减少煤矿的流失。
（发明人：谷兆丰）
