申请日2021.08.10
公开日期（公开）2021.11.30
IPC分类（公开）B01F13/10;B01D29/64;B01D29/03;C02F9/14
摘要
本发明公开了一种具有过滤功能的污水微生物处理设备，包括壳体，所述壳体的底部设有多个支撑脚，所述壳体的内部对称安装有污水筒，所述污水筒的顶部均开设有进水管，底部开设有多个排水管，内部设有粉碎装置，所述排水管的下方设有过滤板，所述过滤板上滑动连接有污泥刮除板，所述壳体的两侧均开设有排泥口，所述壳体的底部连通有出水管，所述出水管上设有水泵，此一种具有过滤功能的污水微生物处理设备，在对污水过滤之前污水经过带有粉碎装置的污水筒，将大块污泥打散后经各个排水管排出，再经过过滤板的过滤，过滤后的污水经出水管排出以进行下一步净化，同时，残留在过滤板上的污泥在污泥刮除板的作用下收集并从排泥口排出，节省了人力。
权利要求

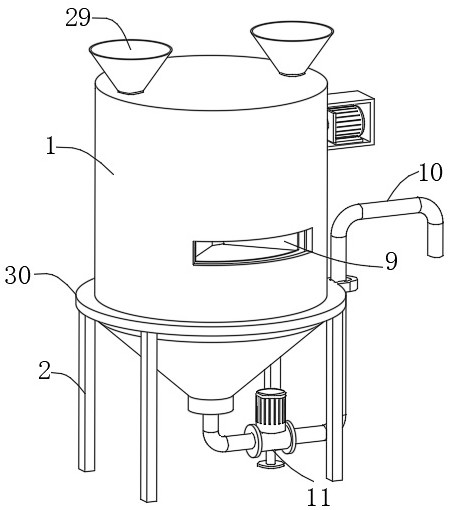

1.一种具有过滤功能的污水微生物处理设备，其特征在于：包括：
壳体（1），所述壳体（1）的底部设有多个支撑脚（2），
壳体（1）的内部对称安装有污水筒（3），所述污水筒（3）的顶部均开设有进水管（4），底部开设有多个排水管（5），内部设有粉碎装置（6），所述排水管（5）的下方设有过滤板（7），所述过滤板（7）上滑动连接有污泥刮除板（8），所述壳体（1）的两侧均开设有排泥口（9），所述壳体（1）的底部连通有出水管（10），所述出水管（10）上设有水泵（11）。
2.根据权利要求1所述的一种具有过滤功能的污水微生物处理设备，其特征在于：所述粉碎装置（6）包括蜗杆（12），所述蜗杆（12）的一端穿过壳体（1）的外壁固定有电机（13），所述电机（13）上设有连接座（14），所述连接座（14）固定在壳体（1）的侧壁上，所述蜗杆（12）位于污水筒（3）内部部分上固定有多个粉碎刀（15）。
3.根据权利要求2所述的一种具有过滤功能的污水微生物处理设备，其特征在于：所述蜗杆（12）上啮合有第一齿轮（16），所述第一齿轮（16）的内部轴承连接有转轴（17），所述转轴（17）上轴承连接有第二齿轮（18），所述转轴（17）上设有轴承座（19），所述轴承座（19）的两端固定在污水筒（3）侧壁上，所述第二齿轮（18）上啮合有旋转齿轮（20），所述旋转齿轮（20）的内部轴承连接有转杆（21），所述转杆（21）和过滤板（7）之间转动连接，所述转杆（21）的底部设有搅拌件（22）。
4.根据权利要求3所述的一种具有过滤功能的污水微生物处理设备，其特征在于：所述转杆（21）上转动连接有安装盘（23），所述安装盘（23）固定在壳体（1）的内壁上，所述过滤板（7）装设在安装盘（23）上，所述安装盘（23）远离过滤板（7）的两端均开设有通槽（24），所述通槽（24）的底部安装有盛放盒（25），所述盛放盒（25）的侧壁开口并和排泥口（9）位置对应。
5.根据权利要求4所述的一种具有过滤功能的污水微生物处理设备，其特征在于：所述转杆（21）上固定有安装套（26），所述安装套（26）的侧壁和污泥刮除板（8）之间固定连接，所述污泥刮除板（8）的底部和过滤板（7）的表面相接触。
6.根据权利要求3所述的一种具有过滤功能的污水微生物处理设备，其特征在于：所述搅拌件（22）包括搅拌杆（27），所述搅拌杆（27）固定在转杆（21）远离过滤板（7）的一端，所述搅拌杆（27）上多个等距排列的搅拌叶（28）。
7.根据权利要求1所述的一种具有过滤功能的污水微生物处理设备，其特征在于：所述进水管（4）的顶部均安装有喇叭罩（29）。
8.根据权利要求1所述的一种具有过滤功能的污水微生物处理设备，其特征在于：所述壳体（1）的底部呈倒锥形。
9.根据权利要求1所述的一种具有过滤功能的污水微生物处理设备，其特征在于：所述壳体（1）上安装有支撑台（30），所述支撑台（30）的一侧固定有固定套（31），所述固定套（31）和出水管（10）之间固定连接。
说明书
一种具有过滤功能的污水微生物处理设备
技术领域
本发明涉及微生物处理设备技术领域，具体为一种具有过滤功能的污水微生物处理设备。
背景技术
随着人类工业化的持续发展，产生了越来越多的污水，如果污水直接排入大自然，会对大自然造成极大的破坏，十分不利于环境保护，与人类可持续发展的发展目标相悖，如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，工业废水，是工业污染引起水体污染的最重要的原因，现有的工业废水总含有较多的重金属和微生物，从而在进行污水处理时需要对其进行净化。
市面上的微生物污水处理设备为了能够过滤掉污水中的固体杂质，通常都装设有过滤网，但是由于污水中的固体杂质的体积不一，当大块的污泥进入污水处理设备，由于其体积过大，很容易就铺满或堆积在过滤网上造成过滤网的堵塞，从而降低过滤效果，且对于装设在污水处理设备内部的过滤网，在使用一段时间后往往需要工人手动对过滤网上的污泥进行清理，这样会给工人带来一定的劳动力，也会降低污水处理效率，为此，我们提出一种具有过滤功能的污水微生物处理设备。
发明内容
本发明的目的在于提供一种能够对大块污泥进行粉碎的具有过滤功能的污水微生物处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种具有过滤功能的污水微生物处理设备，包括壳体，所述壳体的底部设有多个支撑脚，所述壳体的内部对称安装有污水筒，所述污水筒的顶部均开设有进水管，底部开设有多个排水管，内部设有粉碎装置，所述排水管的下方设有过滤板，所述过滤板上滑动连接有污泥刮除板，粉碎装置将大块污泥打散后经各个排水管排出，所述壳体的两侧均开设有排泥口，所述壳体的底部连通有出水管，所述出水管上设有水泵，再经过过滤板的过滤，过滤后的污水经出水管排出以进行下一步净化，同时，残留在过滤板上的污泥在污泥刮除板的作用下收集并从排泥口排出，节省了人力。
优选的，所述粉碎装置包括蜗杆，所述蜗杆的一端穿过壳体的外壁固定有电机，所述电机上设有连接座，所述连接座固定在壳体的侧壁上，所述蜗杆位于污水筒内部部分上固定有多个粉碎刀，电机启动，蜗杆转动，蜗杆上的粉碎刀转动，以粉碎污水筒内的大块污泥。
优选的，所述蜗杆上啮合有第一齿轮，所述第一齿轮的内部轴承连接有转轴，所述转轴上轴承连接有第二齿轮，所述转轴上设有轴承座，所述轴承座的两端固定在污水筒侧壁上，所述第二齿轮上啮合有旋转齿轮，所述旋转齿轮的内部轴承连接有转杆，所述转杆和过滤板之间转动连接，所述转杆的底部设有搅拌件，蜗杆转动带动粉碎刀对污泥进行粉碎的同时，蜗杆上啮合的第一齿轮转动，第一齿轮转动使转轴转动，同时转轴上的第二齿轮转动，第二齿轮上啮合的旋转齿轮转动，最终带动转杆转动，转杆转动使其上的污泥刮除板能够持续转动，以刮除过滤板上聚集的污泥，及时将污泥排出。
优选的，所述转杆上转动连接有安装盘，所述安装盘固定在壳体的内壁上，所述过滤板装设在安装盘上，所述安装盘远离过滤板的两端均开设有通槽，所述通槽的底部安装有盛放盒，所述盛放盒的侧壁开口并和排泥口位置对应，过滤板上的污泥可通过污泥刮除板移动到盛放盒内，方便工人从排泥口位置处将盛放盒内收集的污泥及时移出。
优选的，所述转杆上固定有安装套，所述安装套的侧壁和污泥刮除板之间固定连接，所述污泥刮除板的底部和过滤板的表面相接触，转杆转动时，转杆上通过安装套固定的污泥刮除板同步转动，从而对过滤板上聚集的污泥进行刮除。
优选的，所述搅拌件包括搅拌杆，所述搅拌杆固定在转杆远离过滤板的一端，所述搅拌杆上多个等距排列的搅拌叶，当污水中添加有药剂调节PH值时，搅拌叶转动以扩大药剂和污水之间的接触面积，使药剂和污水充分融合，增强调节效果。
优选的，所述进水管的顶部均安装有喇叭罩，增大污水和进水管之间的接触面积。
优选的，所述壳体的底部呈倒锥形，便于壳体内的污水从出水管排出。
优选的，所述壳体上安装有支撑台，所述支撑台的一侧固定有固定套，所述固定套和出水管之间固定连接，固定套使出水管能够稳定的固定在壳体的一侧。
与现有技术相比，本发明的有益效果是：
1.本发明在对污水过滤之前污水经过带有粉碎装置的污水筒，将大块污泥打散后经各个排水管排出，再经过过滤板的过滤，过滤后的污水经出水管排出以进行下一步净化，同时，残留在过滤板上的污泥在污泥刮除板的作用下收集并从排泥口排出，节省了人力。
2.本发明的蜗杆转动带动粉碎刀对污泥进行粉碎的同时，蜗杆上啮合的第一齿轮转动，第一齿轮转动使转轴转动，同时转轴上的第二齿轮转动，第二齿轮上啮合的旋转齿轮转动，最终带动转杆转动，转杆转动使其上的污泥刮除板能够持续转动，以刮除过滤板上聚集的污泥，及时将污泥排出。
3.本发明的转杆底部固定有搅拌杆，同时搅拌杆上固定有多个等距排列的搅拌叶，因此当污水中添加有药剂调节PH值时，搅拌叶转动以扩大药剂和污水之间的接触面积，使药剂和污水充分融合，增强调节效果。
