申请日2021.01.21
公开日期2021.11.30
IPC分类C02F3/00
摘要
本实用新型涉及污水处理设备技术领域，具体地说，涉及一种具有MBR膜处理结果的污水处理设备，包括MBR膜污水处理设备主体，MBR膜污水处理设备主体的内壁上设置有支撑矩形架，支撑矩形架与MBR膜污水处理设备主体的顶壁之间设置有顶部支撑部件，顶部支撑部件包括设置在支撑矩形架上表面上的矩形底板，矩形底板的上表面左右两端部均设置有支撑块，矩形底板的上表面上还设置有左右两组相互对称的支撑板，每组内的两个支撑板的顶部板体之间均设置有顶板，支撑块、顶板和梯形板均抵在MBR膜污水处理设备主体的顶壁上。本实用新型能够实现对MBR膜污水处理设备主体的顶部板体进行稳定的支撑，保证其结构更加牢固，方便使用。
权利要求
1.一种具有MBR膜处理结果的污水处理设备，包括MBR膜污水处理设备主体(1)，其特征在于：所述MBR膜污水处理设备主体(1)的内壁上设置有支撑矩形架(2)，所述支撑矩形架(2)与所述MBR膜污水处理设备主体(1)的顶壁之间设置有顶部支撑部件(3)，所述顶部支撑部件(3)包括设置在所述支撑矩形架(2)上表面上的矩形底板(30)，所述矩形底板(30)的上表面左右两端部均设置有支撑块(31)，所述矩形底板(30)的上表面上还设置有左右两组相互对称的支撑板(32)，两组所述支撑板(32)位于两个所述支撑块(31)之间，每组内的两个所述支撑板(32)的顶部板体之间均设置有顶板(33)，其中一组内的两个所述支撑板(32)和与之相互靠近的所述支撑块(31)之间均设置有梯形板(35)，所述支撑块(31)、所述顶板(33)和所述梯形板(35)均抵在所述MBR膜污水处理设备主体(1)的顶壁上。
2.根据权利要求1所述的具有MBR膜处理结果的污水处理设备，其特征在于：所述支撑矩形架(2)和所述矩形底板(30)均呈中空矩形状。
3.根据权利要求1所述的具有MBR膜处理结果的污水处理设备，其特征在于：所述支撑板(32)和所述顶板(33)之间设置有侧撑板(34)。
4.根据权利要求1所述的具有MBR膜处理结果的污水处理设备，其特征在于：所述梯形板(35)和所述矩形底板(30)之间设置有竖直杆(36)。
5.根据权利要求1所述的具有MBR膜处理结果的污水处理设备，其特征在于：所述支撑矩形架(2)上还设置有多个等间距排列的支撑调整部件(4)，所述支撑调整部件(4)包括设置在所述支撑矩形架(2)上并与所述支撑矩形架(2)之间螺纹连接的螺柱(40)，所述螺柱(40)的顶端一体成型有支撑盘(41)，所述支撑盘(41)抵在所述矩形底板(30)的底面上，所述螺柱(40)的底端一体成型有六角凸块(42)。
6.根据权利要求5所述的具有MBR膜处理结果的污水处理设备，其特征在于：所述六角凸块(42)的底面上一体成型有旋钮(43)。
说明书
一种具有MBR膜处理结果的污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体地说，涉及一种具有MBR膜处理结果的污水处理设备。
背景技术
目前，在对污水进行处理时，均会用到对应的污水处理设备，常见的污水处理设备包括MBR膜污水处理设备，大多数的MBR膜污水处理设备均具有较好的MBR膜处理结果，但是常规的具有MBR膜处理结果的污水处理设备在深埋在地下使用时，其顶部板体的支撑强度较差，当重量堆积在顶部板体上时，容易造成顶部板体发生变形，给使用者带来不便。
实用新型内容
本实用新型的目的在于提供一种具有MBR膜处理结果的污水处理设备，以解决上述背景技术中提出的缺陷。
为实现上述目的，本实用新型提供如下技术方案：

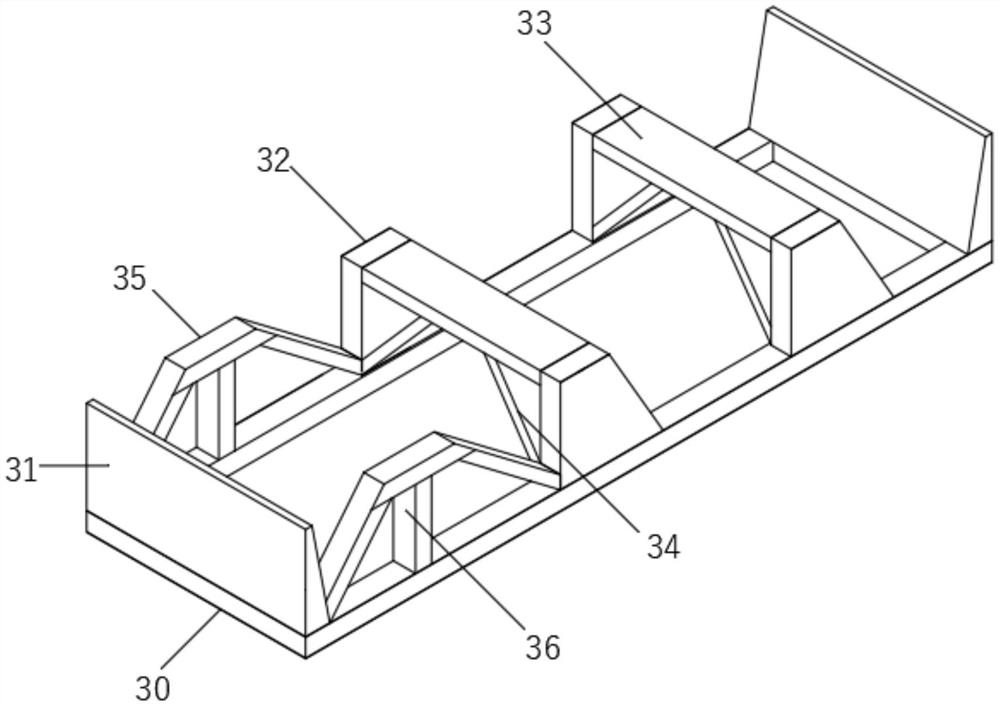

一种具有MBR膜处理结果的污水处理设备，包括MBR膜污水处理设备主体，所述MBR膜污水处理设备主体的内壁上设置有支撑矩形架，所述支撑矩形架与所述MBR膜污水处理设备主体的顶壁之间设置有顶部支撑部件，所述顶部支撑部件包括设置在所述支撑矩形架上表面上的矩形底板，所述矩形底板的上表面左右两端部均设置有支撑块，所述矩形底板的上表面上还设置有左右两组相互对称的支撑板，两组所述支撑板位于两个所述支撑块之间，每组内的两个所述支撑板的顶部板体之间均设置有顶板，其中一组内的两个所述支撑板和与之相互靠近的所述支撑块之间均设置有梯形板，所述支撑块、所述顶板和所述梯形板均抵在所述MBR膜污水处理设备主体的顶壁上。
优选的，所述支撑矩形架和所述矩形底板均呈中空矩形状，便于布置管道操作。
优选的，所述支撑板和所述顶板之间设置有侧撑板，实现对顶板进行稳定的支撑。
优选的，所述梯形板和所述矩形底板之间设置有竖直杆，实现对梯形板进行稳定的支撑。
优选的，所述支撑矩形架上还设置有多个等间距排列的支撑调整部件，所述支撑调整部件包括设置在所述支撑矩形架上并与所述支撑矩形架之间螺纹连接的螺柱，所述螺柱的顶端一体成型有支撑盘，所述支撑盘抵在所述矩形底板的底面上，所述螺柱的底端一体成型有六角凸块，保证在使用时，能够通过转动螺柱带动支撑盘向上运动，使支撑块、顶板和梯形板抵在MBR膜污水处理设备主体的顶壁上更加牢固。
优选的，所述六角凸块的底面上一体成型有旋钮，使转动旋钮带动螺柱转动更加顺利。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置的支撑矩形架和顶部支撑部件，保证在使用时，能够利用支撑块、顶板和梯形板抵在MBR膜污水处理设备主体的顶壁上，实现对MBR膜污水处理设备主体的顶部板体进行稳定的支撑，保证MBR膜污水处理设备主体的顶部板体结构更加牢固，不易出现变形的情况，方便使用，解决了常规的具有MBR膜处理结果的污水处理设备在深埋在地下使用时，其顶部板体的支撑强度较差，当重量堆积在顶部板体上时，容易造成顶部板体发生变形，给使用者带来不便的问题。
2、本实用新型通过设置的支撑调整部件，保证在使用时，能够通过转动螺柱带动支撑盘运动，使支撑块、顶板和梯形板抵在MBR膜污水处理设备主体的顶壁上更加牢固稳定，方便使用。
