申请日2021.07.26
公开日期2021.11.30
IPC分类（授权）C02F9/14
摘要
本实用新型公开了一种SBR用污水处理装置，具体涉及污水处理装置技术领域，括底板，所述底板顶部固定设置有两个支撑杆，两个所述支撑杆以底板顶部中心线对称分布，所述支撑杆顶部设置有第一处理机构，所述第一处理机构包括放置板，所述放置板顶部从左往右依次设置有第一水池、箱体、第二水池、沉砂池、SBR池与消毒池。本实用新型第一处理机构内，第一格栅板、第二格栅板、沉砂池、SBR池、滗水器与消毒池相互配合的设置，不仅使得污水处理装置能够有效的对污水进行处理，而且还使得污水处理装置在对污水进行处理时，不可能出现较大的杂物干扰处理装置对污水进行处理，因此使得污水处理装置的实用性得到了明显的提升。
权利要求

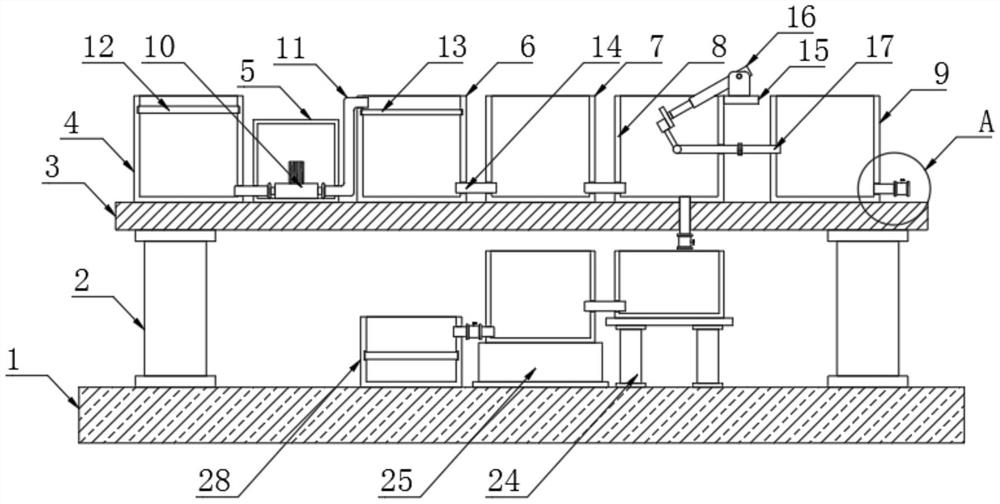

1.一种SBR用污水处理装置，包括底板(1)，其特征在于：所述底板(1)顶部固定设置有两个支撑杆(2)，两个所述支撑杆(2)以底板(1)顶部中心线对称分布，所述支撑杆(2)顶部设置有第一处理机构；
所述第一处理机构包括放置板(3)，所述放置板(3)顶部从左往右依次设置有第一水池(4)、箱体(5)、第二水池(6)、沉砂池(7)、SBR池(8)与消毒池(9)，所述箱体(5)内腔底部设置有水泵(10)，所述水泵(10)输入输出端均设置有第一连接管(11)，其中所述第一连接管(11)横截面形状设置为Z形，其中一个所述第一连接管(11)一端依次贯穿箱体(5)与第一水池(4)并延伸至第一水池(4)内部，另一个所述第一连接管(11)一端依次贯穿箱体(5)与第二水池(6)并延伸至第二水池(6)内部，所述第一水池(4)内部设置有第一格栅板(12)，所述第一水池(4)内壁接触第一格栅板(12)的一面开设有第一卡槽，所述第二水池(6)内设置有第二格栅板(13)，所述第二水池(6)内壁接触第二格栅板(13)的一面开设有第二卡槽，所述第二水池(6)与沉砂池(7)内部均设置有第二连接管(14)，其中一个所述第二连接管(14)一端依次贯穿第二水池(6)与沉砂池(7)并延伸至沉砂池(7)内部，另一个所述第二连接管(14)一端依次贯穿沉砂池(7)与SBR池(8)并延伸至SBR池(8)内部，所述SBR池(8)一侧设置有第一支撑板(15)，所述第一支撑板(15)顶部设置有滗水器(16)，所述滗水器(16)出水端贯穿SBR池(8)并延伸至SBR池(8)外部，所述滗水器(16)出水端连接有第三连接管(17)，所述第三连接管(17)一端贯穿消毒池(9)并延伸至消毒池(9)内部，所述消毒池(9)一侧设置有出水管(18)，所述出水管(18)一端贯穿消毒池(9)并延伸至消毒池(9)内部，所述出水管(18)另一端设置有第一电动阀(19)。
2.根据权利要求1所述的一种SBR用污水处理装置，其特征在于：所述放置板(3)底部设置有第二处理机构，所述第二处理机构包括第四连接管(20)，所述第四连接管(20)一端依次贯穿放置板(3)与SBR池(8)并延伸至SBR池(8)内部。
3.根据权利要求2所述的一种SBR用污水处理装置，其特征在于：所述第四连接管(20)另一端连接有第二电动阀(21)，所述第二电动阀(21)底部设置有浓缩池(22)，所述浓缩池(22)底部设置有第二支撑板(23)。
4.根据权利要求3所述的一种SBR用污水处理装置，其特征在于：所述第二支撑板(23)底部固定设置有两个加固杆(24)，两个所述加固杆(24)以第二支撑板(23)底部中心线对称分布，两个所述加固杆(24)底部均设置在底板(1)顶部。
5.根据权利要求1所述的一种SBR用污水处理装置，其特征在于：所述底板(1)顶部设置有支撑台(25)，所述支撑台(25)顶部设置有加工池(26)，所述加工池(26)内部设置有第五连接管(27)，所述第五连接管(27)一端依次贯穿加工池(26)与浓缩池(22)并延伸至浓缩池(22)内部。
6.根据权利要求1所述的一种SBR用污水处理装置，其特征在于：所述底板(1)顶部设置有脱水池(28)，所述脱水池(28)内部设置有滤网(29)，所述脱水池(28)内壁接触滤网(29)的一面开设有第三卡槽。
7.根据权利要求6所述的一种SBR用污水处理装置，其特征在于：所述脱水池(28)内部设置有第六连接管(30)，所述第六连接管(30)一端依次贯穿脱水池(28)与加工池(26)并延伸至加工池(26)内部，第六连接管(30)位于脱水池(28)与加工池(26)之间的一端上套设有第三电动阀(31)。
说明书
一种SBR用污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，更具体地说，本实用新型涉及一种SBR用污水处理装置。
背景技术
污水是指受一定污染的来自生活和生产的排出水，丧失了原来使用功能的水简称为污水，根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水，污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺，在对污水进行处理时需要用到污水处理装置。
但是现有的污水处理装置在对污水进行处理时，污水处理装置不能够有效的对污水进行处理，而且在污水处理装置对污水进行处理时，还有可能出现较大的杂物干扰处理装置对污水进行处理，因此使得污水处理装置的实用性低下。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型的实施例提供一种SBR用污水处理装置，通过第一处理机构的设置，不仅使得污水处理装置能够有效的对污水进行处理，而且还使得污水处理装置的实用性得到了提升，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种SBR用污水处理装置，包括底板，所述底板顶部固定设置有两个支撑杆，两个所述支撑杆以底板顶部中心线对称分布，所述支撑杆顶部设置有第一处理机构；
所述第一处理机构包括放置板，所述放置板顶部从左往右依次设置有第一水池、箱体、第二水池、沉砂池、SBR池与消毒池，所述箱体内腔底部设置有水泵，所述水泵输入输出端均设置有第一连接管，其中所述第一连接管横截面形状设置为Z形，其中一个所述第一连接管一端依次贯穿箱体与第一水池并延伸至第一水池内部，另一个所述第一连接管一端依次贯穿箱体与第二水池并延伸至第二水池内部，所述第一水池内部设置有第一格栅板，所述第一水池内壁接触第一格栅板的一面开设有第一卡槽，所述第二水池内设置有第二格栅板，所述第二水池内壁接触第二格栅板的一面开设有第二卡槽，所述第二水池与沉砂池内部均设置有第二连接管，其中一个所述第二连接管一端依次贯穿第二水池与沉砂池并延伸至沉砂池内部，另一个所述第二连接管一端依次贯穿沉砂池与SBR池并延伸至SBR池内部，所述SBR池一侧设置有第一支撑板，所述第一支撑板顶部设置有滗水器，所述滗水器出水端贯穿SBR池并延伸至SBR池外部，所述滗水器出水端连接有第三连接管，所述第三连接管一端贯穿消毒池并延伸至消毒池内部，所述消毒池一侧设置有出水管，所述出水管一端贯穿消毒池并延伸至消毒池内部，所述出水管另一端设置有第一电动阀。
在一个优选地实施方式中，所述放置板底部设置有第二处理机构，所述第二处理机构包括第四连接管，所述第四连接管一端依次贯穿放置板与SBR池并延伸至SBR池内部。
在一个优选地实施方式中，所述第四连接管另一端连接有第二电动阀，所述第二电动阀底部设置有浓缩池，所述浓缩池底部设置有第二支撑板。
在一个优选地实施方式中，所述第二支撑板底部固定设置有两个加固杆，两个所述加固杆以第二支撑板底部中心线对称分布，两个所述加固杆底部均设置在底板顶部。
在一个优选地实施方式中，所述底板顶部设置有支撑台，所述支撑台顶部设置有加工池，所述加工池内部设置有第五连接管，所述第五连接管一端依次贯穿加工池与浓缩池并延伸至浓缩池内部。
在一个优选地实施方式中，所述底板顶部设置有脱水池，所述脱水池内部设置有滤网，所述脱水池内壁接触滤网的一面开设有第三卡槽。
在一个优选地实施方式中，所述脱水池内部设置有第六连接管，所述第六连接管一端依次贯穿脱水池与加工池并延伸至加工池内部，第六连接管位于脱水池与加工池之间的一端上套设有第三电动阀。
本实用新型的技术效果和优点：
1、通过启动水泵，使得第一水池部的污水通过两个第一连接管11导入第二水池内部，之后在通过其中一个第二连接管将其导入沉砂池中进行沉沙，在完成沉砂之后在通过对应的第二连接管导入SBR池内进行处理，在污水通过SBR池完成处理之后即可启动滗水器将完成处理的污水通过与滗水器出水端连接的第三连接管导入进消毒池内部进行消毒，且通过第一格栅网与第二格栅网设置在第一水池与第二水池内部的设置，使得较大的杂物可以被第一格栅板与第二格栅板隔离在设备外部，通过这样的设置，不仅使得污水处理装置能够有效的对污水进行处理，而且还使得污水处理装置的实用性得到了提升；
2、通过打开第二电动阀，将SBR池中的沉砂通过第四连接管导入浓缩池中进行第一次处理，在完成第一次处理之后再将其通过第五连接管导入加工池中进行加工，在将沉砂通过加工池完成加工之后再将其通过第六连接管导入脱水池内部，通过脱水池内部设置的滤网即可对沉砂进行脱水的设置，使得该装置不仅能够对污水进行处理，而且还能够对完成后的污水中的沉砂进行脱水。
