申请日2021.05.07
公开日期2021.11.19
IPC分类C02F7/00;C02F1/36
摘要
本实用新型涉及环境保护技术领域，尤其为一种用于污水处理的超声波曝气降解装置，包括处理池、第一电机和第二电机，所述处理池内中央位置处固定连接有支撑柱，所述第一电机底部固定连接有限位壳体，所述限位壳体外侧固定连接有连接壳体，所述连接壳体顶部固定连接有连接块，所述第一电机通过所设主轴固定连接有凸轮，所述凸轮内开设有限位槽，本实用新型中，通过设置的电机、凸轮、推块、限位壳体、连接板、限位杆和第一弹簧可以方便的推动超声波发射装置与曝气装置上下移动，使其可以放方便的对处理池中不同高度的废水进行降解，使降解效率更高，通过设置的推块可以方便的对连接板进行推动，使此装置使用更加稳定。
权利要求

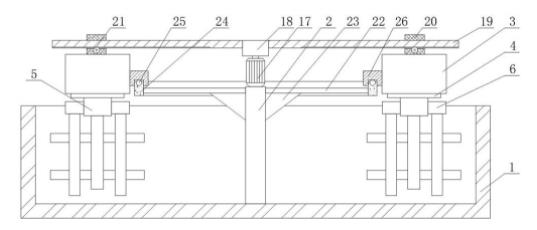

1.一种用于污水处理的超声波曝气降解装置，包括处理池(1)、第一电机(12)和第二电机(17)，其特征在于：所述处理池(1)内中央位置处固定连接有支撑柱(2)，所述第一电机(12)底部固定连接有限位壳体(4)，所述限位壳体(4)外侧固定连接有连接壳体(3)，所述连接壳体(3)顶部固定连接有连接块(20)，所述第一电机(12)通过所设主轴固定连接有凸轮(13)，所述凸轮(13)内开设有限位槽，所述凸轮(13)通过所设限位槽固定连接有定位杆(15)，所述定位杆(15)上方外侧设有第二弹簧(16)，所述定位杆(15)下方外侧滑动连接有推块(14)，所述限位壳体(4)内顶部固定连接有限位杆(10)，所述限位杆(10)上方外侧设有第一弹簧(11)，所述限位杆(10)下方外侧滑动连接有连接板(9)，所述连接板(9)底部固定连接有超声波发射装置(5)，所述超声波发射装置(5)两侧均固定连接有曝气装置(6)，所述支撑柱(2)顶部与第二电机(17)固定连接，所述第二电机(17)顶部主轴固定连接有转块(18)，所述转块(18)两侧均固定连接有转杆(19)，所述转杆(19)外侧设有连接块(20)，所述连接块(20)内底部转动连接有滑轮(21)，所述支撑柱(2)上方外侧固定连接有呈均匀分布的固定杆(22)，所述固定杆(22)另一端固定连接有轨道(24)，所述轨道(24)顶部转动连接有呈均匀分布的万向球(25)，所述轨道(24)顶部外侧设有定位块(26)，所述定位块(26)一侧与连接壳体(3)固定连接，所述固定杆(22)底部固定连接有加固板(23)。
2.根据权利要求1所述的一种用于污水处理的超声波曝气降解装置，其特征在于：所述第二弹簧(16)顶部与凸轮(13)固定连接，所述第二弹簧(16)底部与推块(14)固定连接，所述推块(14)底部呈圆弧状设置。
3.根据权利要求1所述的一种用于污水处理的超声波曝气降解装置，其特征在于：所述第一弹簧(11)顶部与限位壳体(4)固定连接，所述第一弹簧(11)底部与连接板(9)固定连接，所述限位壳体(4)内设有连接板(9)。
4.根据权利要求1所述的一种用于污水处理的超声波曝气降解装置，其特征在于：所述轨道(24)呈椭圆形设置，所述轨道(24)外侧设有连接壳体(3)，所述加固板(23)一侧与支撑柱(2)固定连接。
5.根据权利要求1所述的一种用于污水处理的超声波曝气降解装置，其特征在于：所述转杆(19)底部开设有限位滑槽，所述转杆(19)所设限位滑槽内设有滑轮(21)，所述转杆(19)正下方设有定位块(26)。
说明书
一种用于污水处理的超声波曝气降解装置
技术领域
本实用新型涉及环境保护技术领域，具体为一种用于污水处理的超声波曝气降解装置。
背景技术
环境保护一般是指人类为解决现实或潜在的环境问题，协调人类与环境的关系，保护人类的生存环境、保障经济社会的可持续发展而采取的各种行动的总称，其方法和手段有工程技术的、行政管理的，也有经济的、宣传教育的等，随着社会的发展，废水的降解成为了环境保护中极其重要的一个部分。
传统的污水处理的超声波曝气降解装置在使用时，通常直接将超声波曝气降解装置直接放置在处理池中对废水进行降解，此时超声波曝气降解装置只能对一个位置的废水进行降解，降解效率不高，因此，针对上述问题提出一种用于污水处理的超声波曝气降解装置。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的超声波曝气降解装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于污水处理的超声波曝气降解装置，包括处理池、第一电机和第二电机，所述处理池内中央位置处固定连接有支撑柱，所述第一电机底部固定连接有限位壳体，所述限位壳体外侧固定连接有连接壳体，所述连接壳体顶部固定连接有连接块，所述第一电机通过所设主轴固定连接有凸轮，所述凸轮内开设有限位槽，所述凸轮通过所设限位槽固定连接有定位杆，所述定位杆上方外侧设有第二弹簧，所述定位杆下方外侧滑动连接有推块，所述限位壳体内顶部固定连接有限位杆，所述限位杆上方外侧设有第一弹簧，所述限位杆下方外侧滑动连接有连接板，所述连接板底部固定连接有超声波发射装置，所述超声波发射装置两侧均固定连接有曝气装置，所述支撑柱顶部与第二电机固定连接，所述第二电机顶部主轴固定连接有转块，所述转块两侧均固定连接有转杆，所述转杆外侧设有连接块，所述连接块内底部转动连接有滑轮，所述支撑柱上方外侧固定连接有呈均匀分布的固定杆，所述固定杆另一端固定连接有轨道，所述轨道顶部转动连接有呈均匀分布的万向球，所述轨道顶部外侧设有定位块，所述定位块一侧与连接壳体固定连接，所述固定杆底部固定连接有加固板。
优选的，所述第二弹簧顶部与凸轮固定连接，所述第二弹簧底部与推块固定连接，所述推块底部呈圆弧状设置。
优选的，所述第一弹簧顶部与限位壳体固定连接，所述第一弹簧底部与连接板固定连接，所述限位壳体内设有连接板。
优选的，所述轨道呈椭圆形设置，所述轨道外侧设有连接壳体，所述加固板一侧与支撑柱固定连接。
优选的，所述转杆底部开设有限位滑槽，所述转杆所设限位滑槽内设有滑轮，所述转杆正下方设有定位块。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中，通过设置的电机、凸轮、推块、限位壳体、连接板、限位杆和第一弹簧可以方便的推动超声波发射装置与曝气装置上下移动，使其可以放方便的对处理池中不同高度的废水进行降解，使降解效率更高，通过设置的推块可以方便的对连接板进行推动，使此装置使用更加稳定；
2、本实用新型中，通过设置的轨道、定位块和万向球，可以使超声波发射装置和曝气装置在处理池内做椭圆运动，此时可以方便的对处理池内的废水进行搅动，同时方便对废水的不同位置进行降解，提高降解的效率，通过设置的第二电机、转块、转杆、连接块和滑轮可以为连接壳体提供转动的动力，使连接壳体可以在处理池内转动，使废水降解的效率更高。
