申请日2021.01.27
公开日期2021.06.11
IPC分类C02F103/06;F24H4/02;C02F9/14;F25B30/06
摘要
本发明提供一种生化池及垃圾渗滤液处理方法，其中，生化池包括反应区、澄清区以及微孔曝气系统；反应区包括反应一区和反应二区，反应区中部设有隔板，以将反应区分割出反应一区和反应二区，隔板沿长度方向的两端对应与反应区的两相对侧壁之间均形成有循环通道；反应一区和反应二区内均设有潜水推流器，且反应一区和反应二区的潜水推流器均朝向所述反应区中部；反应区和所述澄清区之间通过挡板进行分隔，所述挡板下部与反应区底部之间形成有过水通道，挡板处设有移动封板，移动封板可用于封闭过水通道；澄清区内设有过滤填料。在本发明中，一方面使垃圾渗滤液和微生物进行充分的混合，以提高微生物对垃圾渗滤液内有机物的降解效率。
权利要求
1.一种生化池，其特征是，包括供微生物反应的反应区(51)、对反应后的污水进行固液分离的澄清区(52)以及设于所述反应区(51)底部的微孔曝气系统。
2.根据权利要求1所述的生化池，其特征是，所述反应区(51)包括反应一区(511)和反应二区(512)，所述反应区(51)中部设有隔板(513)，所述隔板(513)设于所述反应区(51)中部，且所述隔板(513)沿所述反应区(51)长度方向设置，以沿所述反应区(51)宽度方向将所述反应区(51)分割出反应一区(511)和反应二区(512)，所述隔板(513)沿长度方向的两端对应与所述反应区(51)的两相对侧壁之间均形成有循环通道，以将所述反应一区(511)沿长度方向的两端与所述反应二区(512)沿长度方向的两端对应连通；
所述反应一区(511)和所述反应二区(512)内均设有潜水推流器(514)，且所述反应一区(511)的潜水推流器(514)和所述反应二区(512)的潜水推流器(514)对应设于所述反应区(51)沿长度方向的两端，且所述反应一区(511)和所述反应二区(512)的潜水推流器(514)均朝向所述反应区(51)中部；
所述反应区(51)和所述澄清区(52)之间通过挡板(53)进行分隔，所述挡板(53)下部与反应区(51)底部之间形成有过水通道，所述挡板(53)处设有移动封板(54)，并且所述移动封板(54)可相对于所述挡板(53)沿高度方向移动，所述移动封板(54)可用于封闭所述过水通道；
所述澄清区(52)内设有过滤填料(521)，以对所述反应区(51)内的污水进行过滤；
还包括提升机构(55)，所述提升机构(55)包括设于所述反应区(51)上部的提升支架(551)和连接于所述提升支架(551)上的手拉葫芦(552)，所述反应区(51)内沿竖直方向设有导向连接杆(553)，所述潜水推流器(514)连接于所述导向连接杆(553)，并且所述潜水推流器(514)可通过所述手拉葫芦(552)沿所述导向连接杆(553)竖直方向移动。
3.根据权利要求2所述的生化池，其特征是，所述澄清区(52)底部且远离所述反应区(51)的一侧设有用于将过滤填料(521)过滤出的固体物质导向至反应区(51)处的导向面(522)。
4.根据权利要求3所述的生化池，其特征是，所述挡板(53)下部设有所述固体导向板(56)，所述固体导向板(56)下部倾斜朝向所述导向面(522)。
5.根据权利要求3所述的生化池，其特征是，所述澄清区(52)底部且位于所述导向面(522)下端开设有所述固体容置槽(523)。
6.根据权利要求5所述的生化池，其特征是，所述固体容置槽(523)上部开口，且所述固体容置槽(523)上部开口且靠近所述反应区(51)的区域盖设有盖板(524)。
7.根据权利要求6所述的生化池，其特征是，所述固体容置槽(523)内设有用于将所述固体容置槽(523)内的固体物质压缩至所述盖板(524)下方的压缩机构(58)。
8.根据权利要求7所述的生化池，其特征是，所述压缩机构(58)包括压缩气缸(581)和压缩支架(582)，所述压缩气缸(581)设于所述固体容置槽(523)远离所述盖板(524)一侧的内侧壁内部，所述压缩支架(582)设于所述固体容置槽(523)内，所述压缩支架(582)与所述压缩气缸(581)的伸缩杆固定连接，以带动所述压缩支架(582)沿所述固体容置槽(523)宽度方向移动。
9.根据权利要求8所述的生化池，其特征是，所述压缩机构(58)设有两个，且对应设于所述固体容置槽(523)的上部和下部，所述压缩支架(582)包括压缩横杆(583)和压缩竖杆(584)，所述压缩横杆(583)沿其长度方向设有多个所述压缩竖杆(584)，两所述压缩机构(58)的两所述压缩支架(582)相对设置，且两所述压缩支架(582)的压缩竖杆(584)交错设置。
10.一种垃圾渗滤液处理方法，其特征是，采用垃圾渗滤液处理系统进行处理，所述垃圾渗滤液处理系统包括权利要求1-9任一项所述的生化池(5)、管道热传递装置(6)、混凝反应池(1)、加药装置(13)、清水池(2)、气浮装置(3)以及活性炭过滤器(4)；所述混凝反应池(1)与所述气浮装置(3)连通，所述气浮装置(3)与所述生化池(5)连通，所述生化池(5)与所述活性炭过滤器(4)连通，所述活性炭过滤器(4)与所述清水池(2)连通，所述管道热传递装置(6)用于给所述生化池(5)加热；
所述垃圾渗滤液处理方法包括以下步骤：
(1)所述混凝反应池(1)通过吸取垃圾渗滤液，并通过加药装置(13)加入药剂进行混合；
(2)所述气浮装置(3)接收混凝反应池(1)混合后的垃圾渗滤液，并将垃圾渗滤液的絮体升至水面上，然后清除絮体；
(3)所述生化池(5)接收所述气浮装置(3)流出的垃圾渗滤液，并加入微生物对垃圾渗滤液内的有机物进行降解；
(4)所述活性炭过滤器(4)用于接收并净化所述生化池(5)处理后的废水；
(5)所述清水池(2)用于接收并存储活性炭过滤器(4)净化后的清水。
说明书
一种生化池及垃圾渗滤液处理方法
技术领域
本发明涉及环保技术领域，尤其涉及一种加强微生物降解效率的生化池及垃圾渗滤液处理方法。
背景技术
当前，由于国内水资源的缺乏，并且水污染越来越严重，使得污水处理系统得到广泛的应用，针对于垃圾渗滤液来说，垃圾渗滤液是一种高浓度有机废水，其成本比较复杂。
目前，公开号为CN106986498A的专利申请公开了一种垃圾渗滤液生化出水的深度处理工艺，其公开了将垃圾渗滤液进入曝气生物滤池，以去除水中残余的有机物。
该方式虽然能起到去除垃圾渗滤液内有机物的作用，但是，去除垃圾渗滤液中的有机物的效率不高，并且有机物容易残留。
发明内容
本发明的首要目的旨在提供一种加强微生物降解效率的生化池。
本发明的第二目的在于提供一种采用上述生化池的垃圾渗滤液处理系统的垃圾渗滤液处理方法。
为了实现上述目的，本发明提供以下技术方案：
一种生化池，包括供微生物反应的反应区、对反应后的污水进行固液分离的澄清区以及设于所述反应区底部的微孔曝气系统。

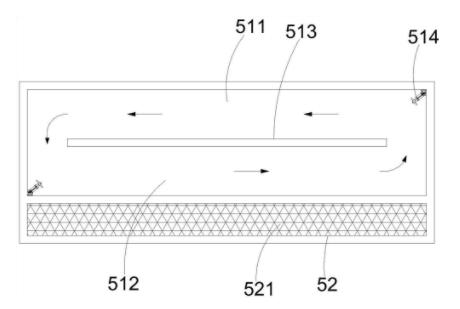

优选地，所述反应区包括反应一区和反应二区，所述反应区中部设有隔板，所述隔板设于所述反应区中部，且所述隔板沿所述反应区长度方向设置，以沿所述反应区宽度方向将所述反应区分割出反应一区和反应二区，所述隔板沿长度方向的两端对应与所述反应区的两相对侧壁之间均形成有循环通道，以将所述反应一区沿长度方向的两端与所述反应二区沿长度方向的两端对应连通；
所述反应一区和所述反应二区内均设有潜水推流器，且所述反应一区的潜水推流器和所述反应二区的潜水推流器对应设于所述反应区沿长度方向的两端，且所述反应一区和所述反应二区的潜水推流器均朝向所述反应区中部；
所述反应区和所述澄清区之间通过挡板进行分隔，所述挡板下部与反应区底部之间形成有过水通道，所述挡板处设有移动封板，并且所述移动封板可相对于所述挡板沿高度方向移动，所述移动封板可用于封闭所述过水通道；
所述澄清区内设有过滤填料，以对所述反应区内的污水进行过滤。
优选地，所述生化池还包括提升机构，所述提升机构包括设于所述反应区上部的提升支架和连接于所述提升支架上的手拉葫芦，所述反应区内沿竖直方向设有导向连接杆，所述潜水推流器连接于所述导向连接杆，并且所述潜水推流器可通过所述手拉葫芦沿所述导向连接杆竖直方向移动。
优选地，所述澄清区底部且远离所述反应区的一侧设有用于将过滤填料过滤出的固体物质导向至反应区处的导向面。
优选地，所述挡板下部设有固体导向板，所述固体导向板下部倾斜朝向所述导向面。
优选地，所述澄清区底部且位于所述导向面下端开设有固体容置槽。
优选地，所述固体容置槽上部开口，且所述固体容置槽上部开口且靠近所述反应区的区域盖设有盖板。
优选地，所述固体容置槽内设有用于将所述固体容置槽内的固体物质压缩至所述盖板下方的压缩机构。
优选地，所述压缩机构包括压缩气缸和压缩支架，所述压缩气缸设于所述固体容置槽远离所述盖板一侧的内侧壁内部，所述压缩支架设于所述固体容置槽内，所述压缩支架与所述压缩气缸的伸缩杆固定连接，以带动所述压缩支架沿所述固体容置槽宽度方向移动。
优选地，所述压缩机构设有两个，且对应设于所述固体容置槽的上部和下部，所述压缩支架包括压缩横杆和压缩竖杆，所述压缩横杆沿其长度方向设有多个所述压缩竖杆，两所述压缩机构的两所述压缩支架相对设置，且两所述压缩支架的压缩竖杆交错设置。
作为第二方面，本发明还涉及一种垃圾渗滤液处理方法，采用一种垃圾渗滤液处理系统进行，所述垃圾渗滤液处理系统包括上述的生化池、管道热传递装置、混凝反应池、加药装置、清水池、气浮装置以及活性炭过滤器；所述混凝反应池与所述气浮装置连通，所述气浮装置与所述生化池连通，所述生化池与所述活性炭过滤器连通，所述活性炭过滤器与所述清水池连通，所述管道热传递装置用于给所述生化池加热；
所述垃圾渗滤液处理方法包括以下步骤：
(1)所述混凝反应池通过吸取垃圾渗滤液，并通过加药装置加入药剂进行混合；
(2)所述气浮装置接收混凝反应池混合后的垃圾渗滤液，并将垃圾渗滤液的絮体升至水面上，然后清除絮体；
(3)所述生化池接收所述气浮装置流出的垃圾渗滤液，并加入微生物对垃圾渗滤液内的有机物进行降解；
(4)所述活性炭过滤器用于接收并净化所述生化池处理后的废水；
(5)所述清水池用于接收并存储活性炭过滤器净化后的清水。
相比现有技术，本发明的方案具有以下优点：
在本发明中，所述反应一区和所述反应二区通过所述潜水推流器的作用，使垃圾渗滤液与微生物混合后的混合液能在所述反应一区和所述反应二区之间循环流通，一方面使垃圾渗滤液和微生物进行充分的混合，另一方面，使所述微孔曝气系统产生的氧气能均匀混合于垃圾渗滤液内，给微生物提供氧气，进而提高微生物对垃圾渗滤液内有机物的降解效率；所述生化池还包括澄清区，所述澄清区内设有过滤填料，以用于对垃圾渗滤液内进行过滤，以提过垃圾渗滤液的处理质量，所述反应区内的垃圾渗滤液通过澄清区的下部进入澄清区内，同时结合所述过滤填料的作用，以提高对垃圾渗滤液的过滤效率，同时，也能避免垃圾渗滤液内的固体物质堵塞所述过滤填料，影响所述生化池的正常工作。
