申请日2021.02.02
公开日期2021.11.19
IPC分类C10L3/10;C02F3/28
摘要
本申请涉及污水处理设备的领域，尤其是涉及一种上流式厌氧塔，其包括厌氧塔本体，厌氧塔本体的顶端连接有出风管，出风管远离厌氧塔本体的一端连接有干燥箱，干燥箱的顶端与出风管之间通过蛇形管连通，蛇形管的外壁包覆有冷却管，冷却管的内壁与蛇形管的外壁之间设有冷却水；干燥箱的底部通过连管连接有收集装置，干燥箱内连接有集水箱，集水箱顶端设有开口；干燥箱内倾斜设置有导流板，导流板位于蛇形管底端的端口的正下方，导流板的底端位于集水箱的开口正上方。本申请有助于改善收集的沼气的纯度较低的问题。
权利要求

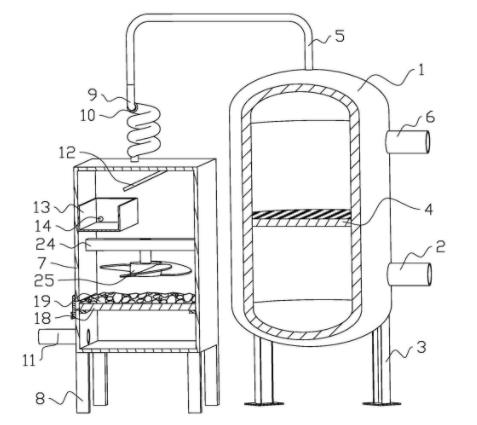

1.一种上流式厌氧塔，包括厌氧塔本体(1)，所述厌氧塔本体(1)的顶端连接有出风管(5)，其特征在于：所述出风管(5)远离厌氧塔本体(1)的一端连接有干燥箱(7)，所述干燥箱(7)的顶端与出风管(5)之间通过蛇形管(9)连通，所述蛇形管(9)的外壁包覆有冷却管（10），所述冷却管（10）的内壁与所述蛇形管(9)的外壁之间设有冷却水；所述干燥箱(7)的底部通过连管(11)连接有收集装置，所述干燥箱(7)内连接有集水箱(13)，所述集水箱(13)顶端设有开口；所述干燥箱(7)内倾斜设置有导流板(12)，所述导流板(12)位于蛇形管(9)底端的端口的正下方，所述导流板(12)的底端位于集水箱(13)的开口正上方。
2.根据权利要求1所述的上流式厌氧塔，其特征在于：所述干燥箱(7)上连接有导流管(14)，所述导流管(14)的一端贯通干燥箱(7)和集水箱(13)的底部，另一端连接有阀门(15)。
3.根据权利要求2所述的上流式厌氧塔，其特征在于：所述干燥箱(7)的外侧壁上连接有液位指示器(16)，所述液位指示器(16)的超声波探头位于集水箱(13)的底部。
4.根据权利要求1所述的上流式厌氧塔，其特征在于：所述干燥箱(7)内且位于集水箱(13)和连管(11)之间连接有水平的过滤板(18)，所述过滤板(18)的顶面铺设有碱石灰颗粒(19)，所述过滤板(18)的过滤孔的直径小于碱石灰颗粒(19)的粒度。
5.根据权利要求4所述的上流式厌氧塔，其特征在于：所述干燥箱(7)内且位于集水箱(13)与过滤板(18)之间转动连接有水平的扇叶(25)。
6.根据权利要求4所述的上流式厌氧塔，其特征在于：所述连管(11)呈水平设置，所述连管(11)位于干燥箱(7)底部的外侧壁上。
7.根据权利要求4所述的上流式厌氧塔，其特征在于：所述干燥箱(7)内侧壁设有水平的承载框(17)，所述过滤板(18)位于承载框(17)的顶面，所述承载框(17)向过滤板(18)施加朝上的支撑力；所述干燥箱(7)的侧壁开有用于将过滤板(18)取出的处理口(20)，所述处理口(20)处覆盖有盖板(21)；所述盖板(21)一端与干燥箱(7)铰接，另一端连接有多个羊角螺栓（23），每一所述羊角螺栓（23）均穿过盖板(21)与干燥箱(7)螺纹连接。
8.根据权利要求7所述的上流式厌氧塔，其特征在于：所述盖板(21)与干燥箱(7)之间设有密封垫(22)。
说明书
上流式厌氧塔
技术领域
本申请涉及污水处理设备的领域，尤其是涉及一种上流式厌氧塔。
背景技术
厌氧塔是环境工程与能源工程中的一项重要技术，是有机废水强有力的处理方法之一，它多用于城市污水厂的污泥、有机废料及其部分高浓度有机废水的处理。
相关技术的厌氧塔对有机废水进行处理的过程中，污水一般经过厌氧塔底部的进水管进入厌氧塔，在与厌氧塔内部的活性污泥中的微生物进行厌氧处理后，厌氧处理后的污水会产生沼气。沼气会从厌氧塔顶部的出风管流至收集装置进行存储，而厌氧处理后的污水会从顶部的排水管流出。
上述装置在实际使用的过程中，产生的沼气中会携带有厌氧塔内的水分，沼气中的水分会占据收集装置的部分空间，使得收集的沼气的纯度较低。
实用新型内容
为了改善收集的沼气的纯度较低的问题，本申请提供一种上流式厌氧塔。
本申请提供的一种上流式厌氧塔采用如下的技术方案：
一种上流式厌氧塔，包括厌氧塔本体，所述厌氧塔本体的顶端连接有出风管，所述出风管远离厌氧塔本体的一端连接有干燥箱，所述干燥箱的顶端与出风管之间通过蛇形管连通，所述蛇形管的外壁包覆有冷却管，所述冷却管的内壁与所述蛇形管的外壁之间设有冷却水；所述干燥箱的底部通过连管连接有收集装置，所述干燥箱内连接有集水箱，所述集水箱顶端设有开口；所述干燥箱内倾斜设置有导流板，所述导流板位于蛇形管底端的端口的正下方，所述导流板的底端位于集水箱的开口正上方。
通过采用上述技术方案，沼气中的部分水气经过蛇形管和冷却水的冷却处理而凝结成水珠，在水珠与沼气随蛇形管传输至干燥箱内后，水珠从导流板流至集水箱进行存储，沼气从连管传输至收集装置进行存储，有助于去除沼气中的部分水分，使得收集装置内的沼气浓度较高，从而有助于改善收集的沼气的纯度较低的问题。
可选的，所述干燥箱的上连接有导流管，所述导流管的一端贯通干燥箱和集水箱的底部，另一端连接有阀门。
通过采用上述技术方案，经过一段时间的处理后，操作人员可打开阀门将集水箱中水气所凝结的水排出，有助于持续对沼气中的水气进行持续处理。
可选的，所述干燥箱的外侧壁上连接有液位指示器，所述液位指示器的超声波探头位于集水箱的底部。
通过采用上述技术方案，通过液位指示器的设置，便于向操作人员反应出集水箱中水的液位变化，有助于减少集水箱中所存储的水过多而从集水箱中流出对沼气造成污染的现象。
可选的，所述干燥箱内且位于集水箱和连管之间连接有水平的过滤板，所述过滤板的顶面铺设有碱石灰颗粒，所述过滤板的过滤孔的直径小于碱石灰颗粒的粒度。
通过采用上述技术方案，沼气中残留的水气与过滤板上的碱石灰进行氧化反应而被吸收，可提高对沼气中水分的去除率，从而有助于改善收集的沼气的纯度较低的问题。
可选的，所述干燥箱内且位于集水箱与过滤板之间转动连接有水平的扇叶。
通过采用上述技术方案，不断传输的沼气可带动扇叶转动，转动的扇叶可将传输的沼气均匀分散，分散后的沼气可与过滤板上的碱石灰颗粒充分反应，有助于沼气中残留的水气与碱石灰颗粒进行充分氧化反应，从而提高对沼气中水气的去除率。
可选的，所述连管呈水平设置，所述连管位于干燥箱底部的外侧壁上。
通过采用上述技术方案，由于小粒度的碱石灰颗粒可从过滤板上的过滤孔移动至干燥箱内的底壁上，连管设置在干燥箱的侧壁，有助于减少小粒度的碱石灰颗粒从连管进入收集装置而对收集装置造成污染的现象。
可选的，所述干燥箱内侧壁设有水平的承载框，所述过滤板位于承载框的顶面，所述承载框向过滤板施加朝上的支撑力；所述干燥箱的侧壁开有用于将过滤板取出的处理口，所述处理口处覆盖有盖板；所述盖板一端与干燥箱铰接，另一端连接有多个羊角螺栓，每一所述羊角螺栓均穿过盖板与干燥箱螺纹连接。
通过采用上述技术方案，经过一段时间的处理后，操作人员可先将盖板取下后，将过滤板从集水箱内取出，然后对过滤板上的碱石灰颗粒进行更换，有助于持续对沼气中水气进行去除。
可选的，所述盖板与干燥箱之间设有密封垫。
通过采用上述技术方案，密封垫可增加盖板与干燥箱之间的密封性，可防止沼气从盖板与干燥箱之间流出而对环境造成污染。
综上所述，本申请包括以下至少一种有益技术效果：
1.沼气中的部分水气经过蛇形管和冷却水的冷却处理而凝结成水珠，在水珠与沼气随蛇形管传输至干燥箱内后，水珠从导流板流至集水箱进行存储，沼气从连管传输至收集装置进行存储，有助于去除沼气中的部分水分，使得收集装置内的沼气浓度较高，从而有助于改善收集的沼气的纯度较低的问题；
2.沼气中残留的水气与过滤板上的碱石灰进行氧化反应而被吸收，可提高对沼气中水分的去除率，从而有助于改善收集的沼气的纯度较低的问题；
3.断传输的沼气可带动扇叶转动，转动的扇叶可将传输的沼气均匀分散，分散后的沼气可与过滤板上的碱石灰颗粒充分反应，有助于沼气中残留的水气与碱石灰颗粒进行充分氧化反应，从而提高对沼气中水气的去除率。
