申请日2021.02.25
公开日期2021.11.19
IPC分类C02F1/44
摘要
本申请公开了一种具有循环功能的废硝酸纳滤分离系统，包括污水原水箱，所述污水原水箱通过水管依次连接有增压泵、保安过滤器、高压泵和纳滤装置，所述纳滤装置上设置有净水出口和浓水出口，所述浓水出口通过水管及设置在水管上的抽水泵与污水原水箱连接。本实用新型实用性强，易于推广。
权利要求

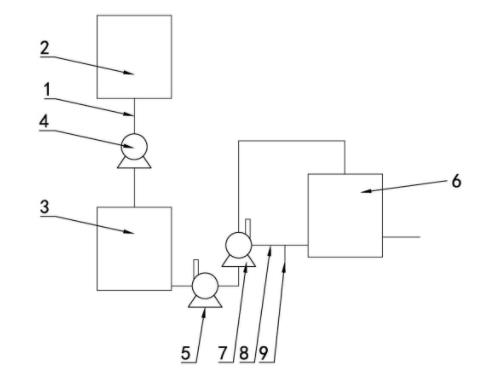

1.一种具有循环功能的废硝酸纳滤分离系统，包括在水管(1)上串联的污水箱(2)、增压泵(4)、保安过滤器(3)、高压泵(5)及具有污水入口(61)、污水浓水出口(63)和污水净水出口(62)的纳滤装置(6)，其特征在于：还包括循环泵(7)和三通接头；所述循环泵(7)设置在高压泵(5)和纳滤装置(6)之间；所述三通接头的第一连接端与污水浓水出口(63)连接，第二连接端固定连接有污水浓水出水管(9)，第三连接端连接有与循环泵(7)连接的循环水管(8)，所述纳滤装置(6)包括壳体(64)和设置在壳体(64)内的滤芯(65)；所述壳体(64)底部设置有安装脚(641)，顶部螺纹连接有端盖(642)，所述端盖(642)表面设置有安装槽(643)，所述安装槽(643)内安装有旋转把手(644)；所述壳体(64)内壁顶端设置有限位滑槽(645)，所述限位滑槽(645)表面安装有连接滑块(646)，所述连接滑块(646)顶部固定安装有把手(647)，所述滤芯(65)固定安装在把手(647)底部，并位于壳体(64)内，还包括温控装置，所述温控装置包括第一温度传感器(101)、第二温度传感器(102)、控制器和温度控制箱(103)；所述第一温度传感器(101)固定安装在壳体(64)内壁，所述第二温度传感器(102)固定安装在壳体(64)外壁；所述控制器与第一温度传感器(101)和第二温度传感器(102)电连接，所述控制器的输出端与温度控制箱(103)电连接；所述温度控制箱(103)固定安装在壳体(64)外壁，所述温度控制箱(103)的输出端密封连接有一送气管道(104)，该送气管道(104)的输出端穿过端盖，延伸至壳体(64)内；所述温度控制箱内设置有制冷装置和制热装置。
2.根据权利要求1所述的一种具有循环功能的废硝酸纳滤分离系统，其特征在于：所述污水浓水出水管(9)上固定安装有第一电磁阀，所述循环水管(8)上固定安装有第二电磁阀。
3.根据权利要求2所述的一种具有循环功能的废硝酸纳滤分离系统，其特征在于：所述水管(1)、污水浓水出水管(9)与循环水管(8)均为防腐蚀水管。
说明书
一种具有循环功能的废硝酸纳滤分离系统
技术领域
本实用新型涉及污水处理技术领域，尤其是涉及一种具有循环功能的废硝酸纳滤分离系统。
背景技术
随着工业的发展，水质污染情况日益严重，污水处理的工作也越来越重要；膜分离技术是一种广泛应用于溶液或气体分离、浓缩以及提纯的分离技术。纳滤是一种介于反渗透和超滤之间的膜分离过程，纳滤膜能在很低压力下仍具有较高脱盐性能而保持较高的水透量，其分离机理既包括机械筛分和电荷排斥，可以很好的除去二价盐、有机小分子污染物以及表面活性剂等。因此，纳滤膜在水处理领域得到广泛的应用，尤其是在工业废水的处理中，其可用于将工业废水中的硝酸分离出，进行回收利用；但目前废硝酸的纳滤分离系统还存在以下几点问题：
第一：经纳滤后的废硝酸液中仍存在较多可利用的水资源，但目前是将废硝酸液与化合物反应处理后进行排放，导致了水资源的浪费；
第二：纳滤装置中的纳滤膜在使用一定周期后纳滤效果会降低，因此需要进行更换，但在更换时操作较为繁琐，甚至需要专业的人员来进行更换，增加了企业的成本；
第三：纳滤膜在使用时具有一定温度的使用范围，温度过高容易破坏纳滤膜的作用，温度过低时几乎没有纳滤效果。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种具有循环功能的废硝酸纳滤分离系统，用以解决上述背景技术中的问题。
本实用新型的技术方案是这样实现的：一种具有循环功能的废硝酸纳滤分离系统，包括在水管上串联的污水箱、增压泵、保安过滤器、高压泵及具有污水入口、污水浓水出口和污水净水出口的纳滤装置，其特征在于：还包括循环泵和三通接头；所述循环泵设置在高压泵和纳滤装置之间；所述三通接头的第一连接端与污水浓水出口连接，第二连接端固定连接有污水浓水出水管，第三连接端连接有与循环泵连接的循环水管。
优选为：所述纳滤装置包括壳体和设置在壳体内的滤芯；所述壳体底部设置有安装脚，顶部螺纹连接有端盖，所述端盖表面设置有安装槽，所述安装槽内安装有旋转把手；所述壳体内壁顶端设置有限位滑槽，所述限位滑槽表面安装有连接滑块，所述连接滑块顶部固定安装有把手，所述滤芯固定安装在把手底部，并位于壳体内。
优选为：还包括温控装置，所述温控装置包括第一温度传感器、第二温度传感器、控制器和温度调节箱；所述第一温度传感器固定安装在壳体内壁，所述第二温度传感器固定安装在壳体外壁；所述控制器与第一温度传感器和第二温度传感器电连接，所述控制器的输出端与温度控制箱电连接；所述温度控制箱固定安装在壳体外壁，所述温度控制箱的输出端密封连接有一送气管道，该送气管道的输出端穿过端盖，延伸至壳体内；所述温度控制箱内设置有制冷装置和制热装置
优选为：所述污水浓水出水管上固定安装有第一电磁阀，所述循环水管上固定安装有第二电磁阀。
优选为：所述水管、污水浓水出水管与循环水管均为防腐蚀水管。
与现有技术相比较，本实用新型带来的有益效果为：
1、通过开合电磁阀可以将纳滤装置过滤后的污水浓水经过循环泵再次送入纳滤装置内，使污水循环过滤，可以将产生的废硝酸液浓水中可利用的水资源净化收集，防止被排出浪费。
2、当滤芯使用一定周期需要更换时，手握旋转把手转动，将端盖打开，从而实现壳体的开启，方便更换滤芯，同时在更换滤芯时，把手可以整体提升滤芯，方便更换。
3、通过第一温度传感器和第二温度传感器，能够实时监测纳滤装置内外温度，控制器能够根据温度控制温度控制箱制冷或制热，当温度较高时，温控控制箱制冷，防止纳滤装置因温度过高而损坏；当温度过低时，温度控制箱制热，防止纳滤装置因温度过低而失去纳滤效果。
