申请日2021.04.09
公开日期2021.11.12
IPC分类C02F1/461
摘要
本实用新型公开了一种防钝化微电解塔，包括塔体，塔体上设有驱动电机，驱动电机连接减速器，通过减速器驱动连接搅拌架，并设置控制驱动电机启停频率的控制器，从而可控制搅拌架低速旋转进行搅拌，能够在一定程度上防止微电解材料钝化；同时，通过底部吹气口能够向塔体内吹气，并通过盘状气管将气体均布在塔体内，进一步能够防止微电解材料钝化；由于入水口连通的入水管上设有液体流量调节阀，进气管上设有气体流量调节阀，因此，可调节气体和污水的比例，在确保污水处理效率的同时，减缓微电解材料发生钝化，降低钝化程度，降低了微电解塔更换微电解材料的频率，减少工作量和废水处理成本，提高废水处理效率。
权利要求

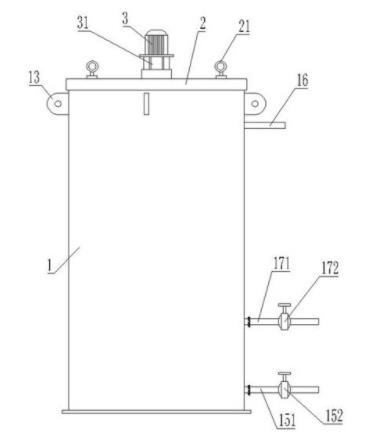

1.一种防钝化微电解塔，包括塔体（1），所述塔体（1）内设有填料承托架（11），所述塔体（1）上设有装料口（12），所述塔体（1）上设有驱动电机（3），所述塔体（1）内还设有驱动连接到所述驱动电机（3）的搅拌架（4），其特征在于：
在所述塔体（1）底部侧面设有入水口（15），所述塔体（1）顶部侧面设有出水口，所述入水口（15）接有入水管（151），所述入水管（151）上设有液体流量调节阀（152）；
在所述塔体（1）底部侧面还设有吹气口，所述吹气口接有进气管（171），所述进气管（171）上设有气体流量调节阀（172）；
所述驱动电机（3）输出轴驱动链接有减速器（31），且所述驱动电机（3）配设有控制器。
2.根据权利要求1所述的防钝化微电解塔，其特征在于，在所述塔体（1）内底部设有盘状气管（5），所述盘状气管（5）包括多圈同心的圆管（51），各所述圆管（51）上均匀布设有气孔，相邻所述圆管（51）之间依次通过连通气管（52）相连通，且相邻所述圆管（51）之间设有支撑杆（53），该盘状气管（5）设于所述填料承托架（11）上。
3.根据权利要求1所述的防钝化微电解塔，其特征在于，所述装料口（12）设置在所述塔体（1）顶部，所述塔体（1）包括塔盖（2），所述驱动电机（3）和减速器（31）设置在所述塔盖（2）顶部中间位置，所述减速器（31）连接有延伸到所述塔体（1）中的驱动轴（32），所述搅拌架（4）固定在所述驱动轴（32）上，从而使得所述搅拌架（4）连同所述驱动电机（3）安装在所述塔盖（2）上；所述塔盖（2）顶部设有吊环（21），所述塔体（1）侧面顶部四周设有吊耳（13）。
4.根据权利要求1所述的防钝化微电解塔，其特征在于，所述控制器为定时开关；或者，所述控制器包括处理器、继电器，所述继电器通过三极管电连接到所述处理器。
说明书
防钝化微电解塔
技术领域
本实用新型涉及有机废水处理设备技术领域，具体涉及一种防钝化微电解塔。
背景技术
有机废水是以有机污染物为主的废水，如生活污水及豆腐厂、食品厂和造纸厂等工业废水都属于有机废水，其含有碳水化合物、蛋白质、油脂等有机物质，有机废水易造成水质富营养化，危害比较大，通过微电解塔能够对废水进行处理，微电解技术是目前处理高浓度有机废水的一种理想工艺，它是在不通电的情况下，利用填充在废水中的微电解材料自身产生电位差对废水进行电解处理，以达到降解有机污染物的目的。
传统微电解工艺所采用的微电解材料一般为铁屑和木炭，使用前加酸碱活化，在使用的过程中，由于铁与炭之间是物理接触，微电解材料很容易钝化板结，使得铁与炭之间形成隔离层，导致微电解工艺不能继续进行。因此，目前的微电解塔需要频繁地更换微电解材料，不但工作量大、成本高，还影响废水的处理效果和效率。
实用新型内容
本实用新型旨在提供一种防钝化微电解塔，解决现有技术中用于处理有机废水的微电解塔中的电解材料容易发生钝化而导致电解塔需要频繁更换电解材料，进一步会影响工作效率，废水处理成本高的技术问题。
为解决上述技术问题，本实用新型采用以下技术方案：
设计一种防钝化微电解塔，包括塔体，所述塔体内设有填料承托架，所述塔体上设有装料口，所述塔体上设有驱动电机，所述塔体内还设有驱动连接到所述驱动电机的搅拌架，在所述塔体底部侧面设有入水口，所述塔体顶部侧面设有出水口，所述入水口接有入水管，所述入水管上设有液体流量调节阀；
在所述塔体底部侧面还设有吹气口，所述吹气口接有进气管，所述进气管上设有气体流量调节阀；
所述驱动电机输出轴驱动链接有减速器，且所述驱动电机配设有控制器。
优选的，在所述塔体内底部设有盘状气管，所述盘状气管包括多圈同心的圆管，各所述圆管上均匀布设有气孔，相邻所述圆管之间依次通过连通气管相连通，且相邻所述圆管之间设有支撑杆，该盘状气管设于所述填料承托架上。
优选的，所述装料口设置在所述塔体顶部，所述塔体包括塔盖，所述驱动电机和减速器设置在所述塔盖顶部中间位置，所述减速器连接有延伸到所述塔体中的驱动轴，所述搅拌架固定在所述驱动轴上，从而使得所述搅拌架连同所述驱动电机安装在所述塔盖上；所述塔盖顶部设有吊环，所述塔体侧面顶部四周设有吊耳。
优选的，所述控制器为定时开关；或者，所述控制器包括处理器、继电器，所述继电器通过三极管电连接到所述处理器。
本实用新型的主要有益技术效果在于：
1.本实用新型提供的防钝化微电解塔通过将驱动电机连接减速器，并设置控制驱动电机启停频率的控制器，从而可控制搅拌架低速旋转进行搅拌，该防钝化微电解塔在正常进出废水情况下，搅拌架每间隔24小时搅拌一次，搅拌速率控制在10r/h，能够在一定程度上防止微电解材料钝化；同时，通过底部吹气口能够向塔体内吹气，并通过盘状气管将气体均布在塔体内，进一步能够防止微电解材料钝化；由于入水口连通的入水管上设有液体流量调节阀，进气管上设有气体流量调节阀，因此，可调节气体和污水的比例，将气水比控制在15—25之间，在确保污水处理效率的同时，减缓微电解材料发生钝化，降低钝化程度。
2.由于该防钝化微电解塔能够减缓微电解材料发生钝化，因此，能够降低微电解塔更换微电解材料的频率，减少工作量和废水处理成本，提高废水处理效率。
