申请日2021.04.20
公开日期2021.11.12
IPC分类B01D46/12;B01D53/86;C02F9/04
摘要
本实用新型涉及污水处理技术领域，具体是一种污水处理用低温消化反应器，包括反应箱，所述反应箱一侧外壁上四个拐角处设置有滚轮，反应箱一侧靠近滚轮的一端外壁上设置有出水管，出水管上设置有电磁阀，反应箱远离滚轮的一侧中部外壁上设置有驱动电机。本实用新型结构简单，通过设置驱动电机、转动轴和齿板，可以对污水处理中产生的气泡进行消除，防止泡沫影响了污水的后续处理，保证了污水的处理效果，提高了工作效率；通过设置旋转电机、传动轴、固定块、弧形转块、第一搅拌杆、双轴电机、搅拌轴和第二搅拌杆，可以对污水和药液的混合物进行充分的搅拌，保证了污水的处理效果，提高了工作效率。
权利要求
1.一种污水处理用低温消化反应器，包括反应箱，所述反应箱一侧外壁上四个拐角处设置有滚轮，反应箱一侧靠近滚轮的一端外壁上设置有出水管，出水管上设置有电磁阀，其特征在于，反应箱远离滚轮的一侧中部外壁上设置有驱动电机，驱动电机输出端上设置有转动轴，转动轴另一端设置有位于反应箱内部的齿板，反应箱远离滚轮的一侧两端外壁上分别设置有进液管和进料斗，进液管上设置有控制阀，反应箱一侧内壁上设置有曝气管，曝气管一端外壁上设置有贯穿反应箱内壁并延伸至外部的连接管，反应箱一侧远离滚轮的一端外壁上设置有连通管，连通管上设置有安装在同一侧中部内壁上的吸风机，连通管另一端与安装在同一侧靠近滚轮的一端外壁上的净化处理箱相连通。
2.根据权利要求1所述的一种污水处理用低温消化反应器，其特征在于，所述反应箱一侧远离滚轮的一端外壁上设置有制冷机，制冷机一端外壁上设置有进气管，进气管内部设置有微型吸风机，制冷机内部设置有空气制冷器，制冷机另一端设置有与反应箱相连通的出气管。
3.根据权利要求1所述的一种污水处理用低温消化反应器，其特征在于，所述反应箱靠近滚轮的一侧中部外壁上设置有旋转电机，旋转电机输出端上设置有位于反应箱内部的传动轴，传动轴的两端对称套设有固定块，固定块两端外壁上对称设置有弧形转块，弧形转块一端外壁上设置有若干个第一搅拌杆，传动轴中部套设有双轴电机，双轴电机输出端上对称设置有搅拌轴，搅拌轴上对称设置有若干个第二搅拌杆。
4.根据权利要求1所述的一种污水处理用低温消化反应器，其特征在于，述净化处理箱一端中部外壁上设置有排气管，排气管上设置有气阀，净化处理箱内壁上依次设置有光催化过滤网、EPA过滤网和活性炭过滤网。
5.根据权利要求1或2所述的一种污水处理用低温消化反应器，其特征在于，所述反应箱一侧外壁上设置有盖板，盖板另一侧外壁上依次设置有控制面板和透明玻璃窗。
说明书
一种污水处理用低温消化反应器
技术领域
本实用新型涉及污水处理技术领域，具体是一种污水处理用低温消化反应器。
背景技术
污水处理是指采取的物理、化学等措施处理水后使水质达到一定的使用标准。污水处理的目的是提高水质，使之能够达到某种水质标准。
现有的污水处理用低温消化反应器不能对污水处理中产生的气泡进行消除，泡沫会影响污水的后续处理，无法保证污水的处理效果，同时不能对污水和药液的混合物进行充分的搅拌，无法保证污水的处理效果，降低了工作效率。
发明内容
本实用新型的目的在于提供一种污水处理用低温消化反应器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

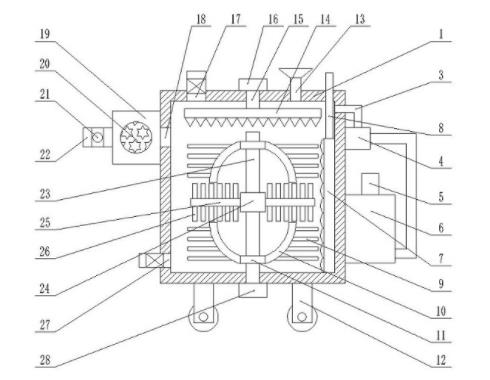

一种污水处理用低温消化反应器，包括反应箱，所述反应箱一侧外壁上四个拐角处设置有滚轮，反应箱一侧靠近滚轮的一端外壁上设置有出水管，出水管上设置有电磁阀，反应箱远离滚轮的一侧中部外壁上设置有驱动电机，驱动电机输出端上设置有转动轴，转动轴另一端设置有位于反应箱内部的齿板，反应箱远离滚轮的一侧两端外壁上分别设置有进液管和进料斗，进液管上设置有控制阀，反应箱一侧内壁上设置有曝气管，曝气管一端外壁上设置有贯穿反应箱内壁并延伸至外部的连接管，反应箱一侧远离滚轮的一端外壁上设置有连通管，连通管上设置有安装在同一侧中部内壁上的吸风机，连通管另一端与安装在同一侧靠近滚轮的一端外壁上的净化处理箱相连通。
作为本实用新型进一步的改进方案：所述反应箱一侧远离滚轮的一端外壁上设置有制冷机，制冷机一端外壁上设置有进气管，进气管内部设置有微型吸风机，制冷机内部设置有空气制冷器，制冷机另一端设置有与反应箱相连通的出气管。
作为本实用新型进一步的改进方案：所述反应箱靠近滚轮的一侧中部外壁上设置有旋转电机，旋转电机输出端上设置有位于反应箱内部的传动轴，传动轴的两端对称套设有固定块，固定块两端外壁上对称设置有弧形转块，弧形转块一端外壁上设置有若干个第一搅拌杆，传动轴中部套设有双轴电机，双轴电机输出端上对称设置有搅拌轴，搅拌轴上对称设置有若干个第二搅拌杆。
作为本实用新型进一步的改进方案：所述净化处理箱一端中部外壁上设置有排气管，排气管上设置有气阀，净化处理箱内壁上依次设置有光催化过滤网、EPA过滤网和活性炭过滤网。
作为本实用新型进一步的改进方案：所述反应箱一侧外壁上设置有盖板，盖板另一侧外壁上依次设置有控制面板和透明玻璃窗。
与现有技术相比，本实用新型的有益效果是：
采用上述一种污水处理用低温消化反应器，通过设置驱动电机、转动轴和齿板，可以对污水处理中产生的气泡进行消除，防止泡沫影响了污水的后续处理，保证了污水的处理效果，提高了工作效率；通过设置旋转电机、传动轴、固定块、弧形转块、第一搅拌杆、双轴电机、搅拌轴和第二搅拌杆，可以对污水和药液的混合物进行充分的搅拌，保证了污水的处理效果，提高了工作效率。
