申请日2021.04.15
公开日期2021.11.16
IPC分类C02F1/52;C02F1/00;C02F1/58
摘要
本实用新型公开了一种同步除磷的泥水分离装置，包括泥水分离池，所述泥水分离池的底部焊接有集泥斗，且集泥斗的底部连通有排泥管，所述泥水分离池上部侧面连通有进水管；本实用新型中，通过将污水由进水管灌注至泥水分离池，然后将除磷剂由加药管导入进水管，促使污水在灌注至泥水分离池过程中与除磷剂充分混合，使得污水中的杂质能够快速沉淀，有利于污水除磷，而通过泥水分离池内部设置的出水堰以及出水堰内壁面焊接的滤网，促使污水中的污泥和沉淀的杂质阻隔在出水堰外侧，进而清水则透过滤网由连通出水堰的出水管排出，使得污泥沉入集泥斗，配合开启集泥斗底部排泥管的阀门，方便污泥的排出，实现市政污水的泥水分离和除磷。
权利要求

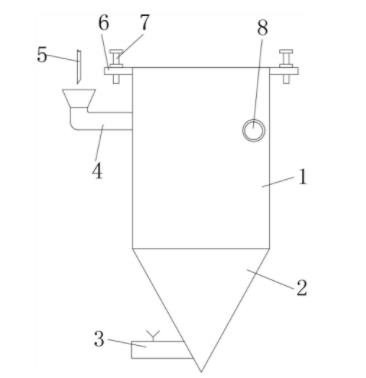

1.一种同步除磷的泥水分离装置，包括泥水分离池（1），其特征在于：所述泥水分离池（1）的底部焊接有集泥斗（2），且集泥斗（2）的底部连通有排泥管（3），所述泥水分离池（1）上部侧面连通有进水管（4），且进水管（4）的上方设置有加药管（5），所述泥水分离池（1）内壁面设置有出水堰（9），且出水堰（9）的侧壁面焊接有滤网（11），所述泥水分离池（1）外表面贯通出水堰（9）设置有出水管（8）。
2.根据权利要求1所述的一种同步除磷的泥水分离装置，其特征在于：所述泥水分离池（1）顶面的边缘处焊接有两个安装板（6），且两个安装板（6）的表面穿插设置有调平螺栓（7）。
3.根据权利要求1所述的一种同步除磷的泥水分离装置，其特征在于：所述泥水分离池（1）的内部靠近进水管（4）焊接有导流板（10），且导流板（10）的底部设置有弯折部。
4.根据权利要求1所述的一种同步除磷的泥水分离装置，其特征在于：所述集泥斗（2）整体为中空的正四棱锥型结构，所述泥水分离池（1）整体为中空的长方形结构。
5.根据权利要求1所述的一种同步除磷的泥水分离装置，其特征在于：所述排泥管（3）的表面安装有阀门。
6.根据权利要求1所述的一种同步除磷的泥水分离装置，其特征在于：所述加药管（5）内灌注有除磷剂，且除磷剂具体为聚合氯化铝或三氯化铁。
说明书
一种同步除磷的泥水分离装置
技术领域
本实用新型涉及市政污水处理技术领域，尤其涉及一种同步除磷的泥水分离装置。
背景技术
市政污水处理设施是各大城市的最重要市政工程之一，一体化污水处理设备亦是各社区、农村很重要的基础设施。泥水分离装置是污水处理工程必备的核心设施之一。
现有的泥水分离装置，如圆形沉淀池、平流式沉淀池，往往占地面积较大，更需要大功率污泥回流泵进行污泥回流，而污泥的回流易造成沉降的污泥堵塞管道的问题，同时，现有泥水分离装置往往不方便在泥水分离过程中进行除磷，不利于市政污水的高效处理。
为此，提出了一种同步除磷的泥水分离装置,具备泥水分离和同步除磷的优点，进而解决上述背景技术中的问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种同步除磷的泥水分离装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种同步除磷的泥水分离装置，包括泥水分离池，所述泥水分离池的底部焊接有集泥斗，且集泥斗的底部连通有排泥管，所述泥水分离池上部侧面连通有进水管，且进水管的上方设置有加药管，所述泥水分离池内壁面设置有出水堰，且出水堰的侧壁面焊接有滤网，所述泥水分离池外表面贯通出水堰设置有出水管。
作为上述技术方案的进一步描述：所述泥水分离池顶面的边缘处焊接有两个安装板，且两个安装板的表面穿插设置有调平螺栓。
作为上述技术方案的进一步描述：所述泥水分离池的内部靠近进水管焊接有导流板，且导流板的底部设置有弯折部。
作为上述技术方案的进一步描述：所述集泥斗整体为中空的正四棱锥型结构，所述泥水分离池整体为中空的长方形结构。
作为上述技术方案的进一步描述：所述排泥管的表面安装有阀门。
作为上述技术方案的进一步描述：所述加药管内灌注有除磷剂，且除磷剂具体为聚合氯化铝或三氯化铁。
本实用新型具有如下有益效果：
本实用新型中，通过将污水由进水管灌注至泥水分离池，然后将除磷剂由加药管导入进水管，促使污水在灌注至泥水分离池过程中与除磷剂充分混合，使得污水中的杂质能够快速沉淀，有利于污水除磷，而通过泥水分离池内部设置的出水堰以及出水堰内壁面焊接的滤网，促使污水中的污泥和沉淀的杂质阻隔在出水堰外侧，进而清水则透过滤网由连通出水堰的出水管排出，使得污泥沉入集泥斗，配合开启集泥斗底部排泥管的阀门，方便污泥的排出，实现市政污水的泥水分离和除磷，具有集除磷、泥水分离为一体以及占地面积小的优势；
本实用新型中，通过在泥水分离池的上部侧面焊接有两个安装板，且两个安装板上均设置调平螺栓，便于对泥水分离池进行固定，且能够增加泥水分离池放置的水平性，有利于市政污水处理的稳定进行，同时，通过在泥水分离池内部靠近进水管仪一侧焊接有导流板，能够对进水管灌入泥水分离池的污水进行阻挡，避免污水过度喷涌而导致污泥迸溅至出水堰内部的情况。
