申请日2021.04.25
公开日期2021.11.12
IPC分类B01D29/64
摘要
本实用新型适用于混凝土加工用辅助技术领域，公开了一种混凝土加工用污水处理设备，包括处理箱，所述处理箱顶部贯穿活动安装有活动管，所述活动管左右两侧中端均开设有旋转螺孔。本实用新型随着固定套筒的水平移动，其底部梯形的第一顶出块随之在活动杆顶部的第二顶出块的斜面进行移动，通过第一顶出块的斜面与第二顶出块斜面相贴合后，在第一顶出块移动后推动第二顶出块带动活动杆在活动管内部竖向移动，进而将收纳在活动管内部的清理板移动出其内部，而通过转轴的带动使得清理板从竖直位置转动至水平位置，保证活动杆带动清理板移动至两组过滤板之间的空隙中，对过滤板内侧表面进行推动清理，较为实用，适合广泛推广与使用。
权利要求

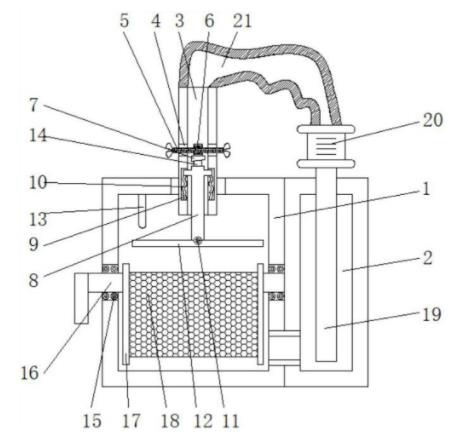

1.一种混凝土加工用污水处理设备，包括处理箱(1)，其特征在于：所述处理箱(1)顶部贯穿活动安装有活动管(3)，所述活动管(3)左右两侧中端均开设有旋转螺孔(4)，两组所述旋转螺孔(4)内侧壁之间通过螺纹拧接有旋转螺栓(5)，所述旋转螺栓(5)中端转动安装有固定套筒(6)，所述固定套筒(6)底端表面固定安装有第一顶出块(7)，所述活动管(3)内部底端活动安装有活动杆(8)，所述活动杆(8)呈T形，所述活动管(3)内部底端左右两侧均开设有活动槽(9)，且活动杆(8)顶端左右两侧均活动安装于活动槽(9)内部，每个所述活动槽(9)内部底端均活动安装有复位弹簧(10)，且复位弹簧(10)顶端表面活动贴合于活动杆(8)顶端表面，所述活动杆(8)底端通过转轴(11)铰接有清理板(12)。
2.根据权利要求1所述的一种混凝土加工用污水处理设备，其特征在于：所述处理箱(1)左右两侧中端均通过轴承(15)铰接有转动杆(16)，两组所述转动杆(16)侧边顶端均固定安装有固定框(17)，所述固定框(17)内侧上下两端表面均固定安装有过滤板(18)。
3.根据权利要求1所述的一种混凝土加工用污水处理设备，其特征在于：所述处理箱(1)右侧表面固定安装有储水箱(2)，所述储水箱(2)内部贯穿固定安装有吸水管(19)，所述吸水管(19)顶端表面固定安装有抽水泵(20)，所述抽水泵(20)的排水口固定连通有连接软管(21)。
4.根据权利要求1所述的一种混凝土加工用污水处理设备，其特征在于：所述处理箱(1)内部顶端左侧固定安装有抵压杆(13)，所述活动管(3)的长度大于清理板(12)的长度。
5.根据权利要求1所述的一种混凝土加工用污水处理设备，其特征在于：所述活动杆(8)顶端表面固定安装有第二顶出块(14)，所述第一顶出块(7)和第二顶出块(14)均是呈梯形，且第一顶出块(7)的斜面与第二顶出块(14)的斜面相贴合。
说明书
一种混凝土加工用污水处理设备
技术领域
本实用新型适用于混凝土加工用辅助技术领域，特别涉及一种混凝土加工用污水处理设备。
背景技术
目前，污水是指居民活动过程中排出的水及径流雨水的总称，它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水，而在混凝土加工过程中需要使用大量的水，而水源在使用完成后其内部会掺杂大量的固体杂质，进行需要相应的污水处理设备对其进行处理操作。
根据专利(公开号为“CN210170920U”)一种化工用污水处理设备，属于污水处理技术领域，包括装置主体，所述装置主体的外表面分别安装有密封门和操作台，所述装置主体的一侧贯穿有进水口，所述装置主体的底部安装有电机，所述电机的输出端连接有转轴，该种化工用污水处理设备设置有旋转杆和刮块，在装置使用过程中，工作人员可以通过透明的密封门查看装置内部的情况，当出现过滤网的孔洞被污水中的污渍堵塞时，工作人员可以将电机打开，电机运行让转轴转动，转轴通过带动固定框让旋转杆旋转，使得旋转杆底部的与过滤网外表面贴合的刮块将过滤网堵塞的污渍刮除，从而防止装置对污水处理的效率降低，避免了过滤网被堵塞影响装置的正常使用的情况。
但是，上述专利中仍然存在一些不足之处：上述专利中在对过滤网孔洞被堵塞时，通过电机的运转带动其底部旋转杆以及刮块对过滤网上层进行刮动清理，但是，污水在排放冲刷至过滤网表面时，由于冲击力过大，极易将固体杂质通过网孔从过滤板上层冲击至过滤板下层，并且从网孔内部突出，而并不是简单的吸附堆积在过滤网表面，进而使用刮块单面的对过滤网上层进行刮动清理，只会将固体杂质被挤压至网孔内部而无法被刮块进行清理，这部分穿过网孔突出的杂质无法被清理，进而导致过滤网的孔洞随着使用时间的增加而被堵塞，影响后续对污水的过滤质量。因此，我们提出一种混凝土加工用污水处理设备。
实用新型内容
本实用新型的主要目的在于提供一种混凝土加工用污水处理设备，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种混凝土加工用污水处理设备，包括处理箱，所述处理箱顶部贯穿活动安装有活动管，所述活动管左右两侧中端均开设有旋转螺孔，两组所述旋转螺孔内侧壁之间通过螺纹拧接有旋转螺栓，所述旋转螺栓中端转动安装有固定套筒，所述固定套筒底端表面固定安装有第一顶出块，所述活动管内部底端活动安装有活动杆，所述活动杆呈T形，所述活动管内部底端左右两侧均开设有活动槽，且活动杆顶端左右两侧均活动安装于活动槽内部，每个所述活动槽内部底端均活动安装有复位弹簧，且复位弹簧顶端表面活动贴合于活动杆顶端表面，所述活动杆底端通过转轴铰接有清理板。
优选的，所述处理箱左右两侧中端均通过轴承铰接有转动杆，两组所述转动杆侧边顶端均固定安装有固定框，所述固定框内侧上下两端表面均固定安装有过滤板。
优选的，所述处理箱右侧表面固定安装有储水箱，所述储水箱内部贯穿固定安装有吸水管，所述吸水管顶端表面固定安装有抽水泵，所述抽水泵的排水口固定连通有连接软管。
优选的，所述处理箱内部顶端左侧固定安装有抵压杆，所述活动管的长度大于清理板的长度。
优选的，所述活动杆顶端表面固定安装有第二顶出块，所述第一顶出块和第二顶出块均是呈梯形，且第一顶出块的斜面与第二顶出块的斜面相贴合。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型的一种混凝土加工用污水处理设备，通过转动旋转螺栓带动其中端的固定套筒随之在活动管内部水平移动，而随着固定套筒的水平移动，通过梯形第一顶出块的斜面与第二顶出块斜面相贴合后，在第一顶出块移动后推动第二顶出块带动活动杆在活动管内部竖向移动，进而将收纳在活动管内部的清理板移动出其内部，而通过转轴的带动使得清理板从竖直位置转动至水平位置，保证活动杆带动清理板移动至两组过滤板之间的空隙中，对过滤板内侧表面进行推动清理，进而将过滤板下层突出的杂质进行推动抵出，保证过滤网不会受到网孔的堵塞而影响对污水的过滤处理。
2.本实用新型的一种混凝土加工用污水处理设备，由于通过轴承将转动杆安装至处理箱内部，可以通过轴承的转动带动转动杆以及过滤板在处理箱内部进行翻转转动，保证清理板可以在移动后下降至两块过滤板空隙之间进行顶出清理，以及过滤板翻转后可以将其上层吸附的杂质进行倾倒排出。
