申请日2021.04.26
公开日期2021.11.12
IPC分类C02F9/04
摘要
本申请涉及污水处理设备的领域，尤其是涉及一种结晶法回收废水中的氮磷资源的装置，其包括反应池，反应池侧壁上设有进水管，反应池上方设有镁盐添加罐，反应池一侧设有结晶器，反应池底部设有输送泵，输送泵通过输送管连通反应池和结晶器，结晶器下方设有分离机构。本申请具有方便对氮磷晶体进行分离的效果。
权利要求

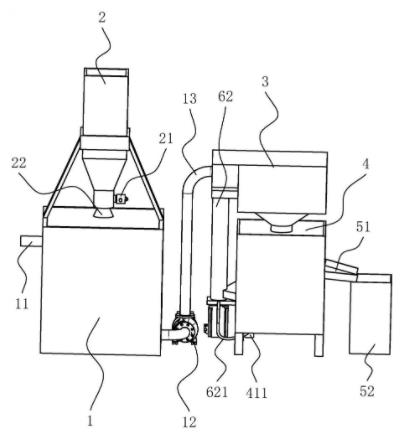

1.一种结晶法回收废水中的氮磷资源的装置，包括反应池(1)，所述反应池(1)侧壁上设有进水管(11)，所述反应池(1)上方设有镁盐添加罐(2)，其特征在于：所述反应池(1)一侧设有结晶器(3)，所述反应池(1)底部设有输送泵(12)，所述输送泵(12)通过输送管(13)连通反应池(1)和结晶器(3)，所述结晶器(3)下方设有分离机构(4)。
2.根据权利要求1所述的一种结晶法回收废水中的氮磷资源的装置，其特征在于：所述分离机构(4)包括分离桶(41)、设置在分离桶(41)内部的第一分隔网(42)、设置在分离桶(41)内部的第二分隔网(43)，所述第二分隔网(43)处于第一分隔网(42)的正下方，所述第一分隔网(42)上的网孔直径大于第二分隔网(43)上的网孔直径，所述分离桶(41)底部设有出水管(411)。
3.根据权利要求2所述的一种结晶法回收废水中的氮磷资源的装置，其特征在于：所述第一分隔网(42)远离反应池(1)的一侧低于靠近反应池(1)的一侧，所述分离桶(41)对应第一分隔网(42)远离反应池(1)的一侧开设回收口(46)，所述回收口(46)最低处与第一分隔网(42)最低处处于同一高度，所述回收口(46)处设有回收通道(51)，所述分离桶(41)靠近回收通道(51)的一侧设有收集桶(52)，所述收集桶(52)位于回收通道(51)远离分离桶(41)一端的下方。
4.根据权利要求2所述的一种结晶法回收废水中的氮磷资源的装置，其特征在于：所述第二分隔网(43)靠近反应池(1)的一侧低于远离反应池(1)的一侧，所述分离桶(41)对应第二分隔网(43)远离反应池(1)的一侧开设回流口(47)，所述回流口(47)最低处与第二分隔网(43)最低处处于同一高度，所述回流口(47)处连接回流组件(6)，所述回流组件(6)与结晶器(3)连通。
5.根据权利要求4所述的一种结晶法回收废水中的氮磷资源的装置，其特征在于：所述回流组件(6)包括与回流口(47)相连的回流通道(61)、与回流通道(61)相连的回流桶(62)、转动设置在回流桶(62)内的螺旋输送叶片(63)、驱动螺旋输送叶片(63)旋转的驱动电机(64)，所述回流通道(61)底部与回流口(47)最低处处于同一高度，所述回流通道(61)远离分离桶(41)的一端低于靠近分离桶(41)的一端，所述回流桶(62)竖直设置，所述回流桶(62)远离回流通道(61)的一端连通结晶器(3)，所述螺旋输送叶片(63)与回流桶(62)同轴设置，所述驱动电机(64)固定设置在回流桶(62)底部，所述驱动电机(64)与螺旋输送叶片(63)同轴固定连接。
6.根据权利要求5所述的一种结晶法回收废水中的氮磷资源的装置，其特征在于：所述回流桶(62)的底部设有连接管(621)，所述连接管(621)与出水管(411)连通。
7.根据权利要求1所述的一种结晶法回收废水中的氮磷资源的装置，其特征在于：所述镁盐添加罐(2)底部呈斗状设置，所述镁盐添加罐(2)底部设有调节阀(21)。
8.根据权利要求7所述的一种结晶法回收废水中的氮磷资源的装置，其特征在于：所述镁盐添加罐(2)出口处设有锥形块(22)。
说明书
一种结晶法回收废水中的氮磷资源的装置
技术领域
本申请涉及污水处理设备的领域，尤其是涉及一种结晶法回收废水中的氮磷资源的装置。
背景技术
随着工农业的快速发展, 我国氮、磷等富营养化物质的排放量急剧增加，为了控制水体富营养化，需要对污水进行脱氮除磷的工艺。同时，磷作为一种不可再生且在工农业发展中不可或缺的资源，目前磷的储备量正在急剧减少, 我国的磷资源已不能满足工农业快速发展的需求，面对当前磷资源紧缺的现状, 污水处理技术的发展方向已经从脱氮除磷转向回收污水中氮、磷元素并将其资源化。
目前主要采用结晶法回收废水中的氮磷资源，通过在富含氮磷的废水中加入镁盐进行结晶后分离氮磷的结晶。
针对上述中的相关技术，在镁盐与废水反应结晶后，不便对污水中的氮磷晶体分离。
实用新型内容
为了方便对污水中的氮磷晶体分离，本申请提供一种结晶法回收废水中氮磷资源的装置。
本申请提供的一种结晶法回收废水中氮磷资源的装置采用如下的技术方案：
一种结晶法回收废水中的氮磷资源的装置，包括反应池，所述反应池侧壁上设有进水管，所述反应池上方设有镁盐添加罐，所述反应池一侧设有结晶器，所述反应池底部设有输送泵，所述输送泵通过输送管连通反应池和结晶器，所述结晶器下方设有分离机构。
通过采用上述技术方案，含有氮磷的污水从进水管流入反应池内部，通过在反应池内添加镁盐，使污水与镁盐在反应池内反应形成沉淀，再利用输送泵对形成沉淀的污水进行加压，并通过输送管进入结晶器，在结晶器内部以小粒径的颗粒为晶种，使氮磷晶体的粒度逐渐变大，带有氮磷晶体的污水通过分离机构，将氮磷的晶体与污水进行分离，实现回收废水中氮磷资源的目的。
可选的，所述分离机构包括分离桶、设置在分离桶内部的第一分隔网、设置在分离桶内部的第二分隔网，所述第二分隔网处于第一分隔网的正下方，所述第一分隔网上的网孔直径大于第二分隔网上的网孔直径，所述分离桶底部设有出水管。
通过采用上述技术方案，当带有晶体的污水进入分离桶时，通过孔径不一的分隔网分别对不同粒径的晶体进行阻拦和收集，而废水会通过分离桶底部的出水管流出。
可选的，所述第一分隔网远离反应池的一侧低于靠近反应池的一侧，所述分离桶对应第一分隔网远离反应池的一侧开设回收口，所述回收口最低处与第一分隔网最低处处于同一高度，所述回收口处设有回收通道，所述分离桶靠近回收通道的一侧设有收集桶，所述收集桶位于回收通道远离分离桶一端的下方。
通过采用上述技术方案，当带有晶体的污水遇到第一分隔网时，结晶的晶粒大于第一分隔网上网孔时，大粒径的晶体被阻拦在倾斜的第一分隔网上后，在晶体自身重力作用下从回收口处到回收通道上，并通过收集桶进行回收。
可选的，所述第二分隔网靠近反应池的一侧低于远离反应池的一侧，所述分离桶对应第二分隔网远离反应池的一侧开设回流口，所述回流口最低处与第二分隔网最低处处于同一高度，所述回流口处连接回流组件，所述回流组件与结晶器连通。
通过采用上述技术方案，当带有晶体的污水经过第一分隔网后，再通过第二分隔网对小粒径的晶体进行阻拦，使小粒径的晶体在重力作用下进入回流口，并通过回流组件将小粒径的晶体输送到结晶器内部，使小粒径的晶体作为晶种与污水接触生成大粒径的晶体。
可选的，所述回流组件包括与回流口相连的回流通道、与回流通道相连的回流桶、转动设置在回流桶内的螺旋输送叶片、驱动螺旋输送叶片旋转的驱动电机，所述回流通道底部与回流口最低处处于同一高度，所述回流通道远离分离桶的一端低于靠近分离桶的一端，所述回流桶竖直设置，所述回流桶远离回流通道的一端连通结晶器，所述螺旋输送叶片与回流桶同轴设置，所述驱动电机固定设置在回流桶底部，所述驱动电机与螺旋输送叶片同轴固定连接。
通过采用上述技术方案，当驱动电机转动时带动螺旋输送叶片同步旋转，会将回流通道内小粒径的晶体输送到结晶器的内部。
可选的，所述回流桶的底部设有连接管，所述连接管与出水管连通。
通过采用上述技术方案，当小粒径的晶体进入回流桶时部分污水会跟随小粒径的晶体一起流入回流桶，连接管将回流桶底部的污水接入出水管，减小在回流桶底部积水过多的可能性。
可选的，所述镁盐添加罐底部呈斗状设置，所述镁盐添加罐底部设有调节阀。
通过采用上述技术方案，通过反应池内加入的污水量控制添加镁盐的量，对镁盐的添加量进行精确控制，减少镁盐的浪费。
可选的，所述镁盐添加罐出口处设有锥形块。
通过采用上述技术方案，通过锥形块将添加的镁盐进行分散，使镁盐均匀加入到反应池中，使镁盐与含有氮磷的污水反应更充分。
综上所述，本申请包括以下至少一种有益技术效果：
1.通过设置分离机构，使带有氮磷晶体的污水中的晶体进行分离，达到回收废水中氮磷资源的效果。
2.通过在分离桶内部设置第一分隔网和第二分隔网，对污水中的不同颗粒的晶体进行分离，达到在实现固液分离的同时分离不同粒径晶体的效果。
