申请日2021.05.06
公开日期2021.11.16
IPC分类C02F9/04
摘要
本实用新型公开了圆形芬顿气浮一体机，包括污水处理罐、多级泵、溶气罐和空压机，所述污水处理罐开口端的外壁上固定焊接有环形挡板，所述多级泵的进水端通过管道连通于污水处理罐的侧壁上，所述多级泵的出水端通过管道与溶气罐的顶部连通，所述空压机的出气端通过管道连通于溶气罐的顶部，所述溶气罐的下端通过管道连通于污水处理罐的侧壁上，污水处理罐的开口端设置有刮渣组件，污水处理罐的开口端设置有刮泥槽。本实用新型在使用时，通过在加压溶气气浮机上，增加芬顿反应，使得微气泡均匀，污泥不易沉底，并且增加芬顿反应后，浮渣浓度高，易于脱水，出水效果好，安装方便，操作简单，易于掌控，使用起来十分便利。
权利要求

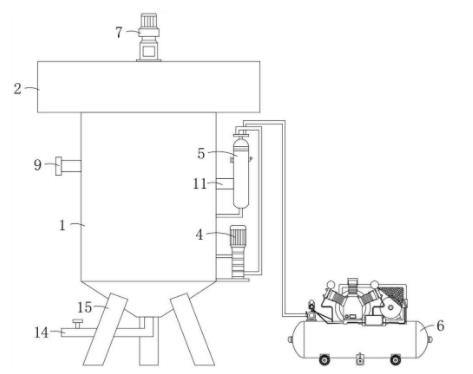

1.圆形芬顿气浮一体机，包括污水处理罐(1)、多级泵(4)、溶气罐(5)和空压机(6)，其特征在于：所述污水处理罐(1)的上端呈开口设置，所述污水处理罐(1)开口端的外壁上固定焊接有环形挡板(2)，所述污水处理罐(1)与环形挡板(2)之间设置为反应区，所述多级泵(4)的进水端通过管道连通于污水处理罐(1)的侧壁上，所述多级泵(4)的出水端通过管道与溶气罐(5)的顶部连通，所述空压机(6)的出气端通过管道连通于溶气罐(5)的顶部，所述溶气罐(5)的侧壁上通过管道连通于污水处理罐(1)的侧壁上，所述污水处理罐(1)的开口端设置有刮渣组件(7)，所述污水处理罐(1)的开口端设置有刮泥槽(8)，所述刮泥槽(8)的下端连通有排泥管(9)，所述排泥管(9)的一端贯穿污水处理罐(1)的侧壁并延伸至污水处理罐(1)的外部，所述污水处理罐(1)的下端连通有排水管(14)。
2.根据权利要求1所述的圆形芬顿气浮一体机，其特征在于：所述刮渣组件(7)包括刮渣电机(701)，所述污水处理罐(1)的上端固定焊接有两组安装板(10)，所述刮渣电机(701)固定安装于两组安装板(10)的上端，且刮渣电机(701)输出轴的一端位于两组安装板(10)之间，所述刮渣电机(701)输出轴的一端通过联轴器固定连接有刮渣板(702)。
3.根据权利要求1所述的圆形芬顿气浮一体机，其特征在于：所述污水处理罐(1)的外壁上固定焊接有固定板(11)，所述溶气罐(5)固定连接于固定板(11)的一端。
4.根据权利要求1所述的圆形芬顿气浮一体机，其特征在于：所述污水处理罐(1)和环形挡板(2)之间设置有隔板(3)，所述隔板(3)将环形挡板(2)分给为五个大小相等的区域。
5.根据权利要求1所述的圆形芬顿气浮一体机，其特征在于：所述污水处理罐(1)的侧壁上开设有通孔(12)，所述排泥管(9)的排泥端位于通孔(12)的内部，所述排泥管(9)的排泥端与通孔(12)之间设置有密封垫(13)。
6.根据权利要求1所述的圆形芬顿气浮一体机，其特征在于：所述污水处理罐(1)的底部呈锥形设置，且排水管(14)的一端连通于污水处理罐(1)的最下端，所述污水处理罐(1)的下端固定焊接有支撑架(15)。
说明书
圆形芬顿气浮一体机
技术领域
本实用新型涉及工业废水治理设备技术领域，具体为圆形芬顿气浮一体机。
背景技术
工业废水治理，指的是工业生产过程用过的水经过适当处理回用于生产或妥善地排放出厂，包括生产用水的管理和为便于治理废水而采取的措施，工业废水处理主要是去除化学需氧量、悬浮物、硫化物、石油类、氰化物、六价铬、铅、镉等。
目前在工业废水中的气浮机治理领域，主有工艺方法有：电解气浮机、散气气浮机、加压溶气气浮机，其中加压溶气气浮机是由水泵将废水加压，泵前或泵后注入空气，在溶气罐中，空气被溶解在废水中，然后废水通过减压阀被送到气浮罐，废水中形成的许多小气泡附着在废水中的乳化油或悬浮固体上，从水面逸出，在水面形成浮渣，然后浮渣由刮刀连续排入刮渣池，并通过浮渣管排出池外，处理后的废水排出，但是在高浓度废水处理中，污泥浓度较高，容易产生沉泥，然而废渣沉淀后清理起来十分麻烦，因此我们需要提出圆形芬顿气浮一体机。
实用新型内容
本实用新型的目的在于提供圆形芬顿气浮一体机，通过在加压溶气气浮机上，增加芬顿反应，使得微气泡均匀，污泥不易沉底，并且增加芬顿反应后，浮渣浓度高，易于脱水，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：圆形芬顿气浮一体机，包括污水处理罐、多级泵、溶气罐和空压机，所述污水处理罐的上端呈开口设置，所述污水处理罐开口端的外壁上固定焊接有环形挡板，所述污水处理罐与环形挡板之间设置为反应区，所述多级泵的进水端通过管道连通于污水处理罐的侧壁上，所述多级泵的出水端通过管道与溶气罐的顶部连通，所述空压机的出气端通过管道连通于溶气罐的顶部，所述溶气罐的下端通过管道连通于污水处理罐的侧壁上，所述污水处理罐的开口端设置有刮渣组件，所述污水处理罐的开口端设置有刮泥槽，所述刮泥槽的下端连通有排泥管，所述排泥管的一端贯穿污水处理罐的侧壁并延伸至污水处理罐的外部，所述污水处理罐的下端连通有排水管。
优选的，所述刮渣组件包括刮渣电机，所述污水处理罐的上端固定焊接有两组安装板，所述刮渣电机固定安装于两组安装板的上端，且刮渣电机输出轴的一端位于两组安装板之间，所述刮渣电机输出轴的一端通过联轴器固定连接有刮渣板。
优选的，所述污水处理罐的外壁上固定焊接有固定板，所述溶气罐固定连接于固定板的一端。
优选的，所述污水处理罐和环形挡板之间设置有隔板，所述隔板将环形挡板分给为五个大小相等的区域。
优选的，所述污水处理罐的侧壁上开设有通孔，所述排泥管的排泥端位于通孔的内部，所述排泥管的排泥端与通孔之间设置有密封垫。
优选的，所述污水处理罐的底部呈锥形设置，且排水管的一端连通于污水处理罐的最下端，所述污水处理罐的下端固定焊接有支撑架。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过将废水输送至污水处理罐与环形挡板之间形成的反应区内，然后在反应区内加入芬顿试剂，进行芬顿反应，芬顿反应将废水中的大分子氧化成小分子，把小分子氧化成二氧化碳和水，在通过溶气罐施加压力，使空气溶于废水中，形成空气过饱和状态，然后将溶气罐内部的废水输送至污水处理罐的内部，然后减至常压，使得空气析出，以微小气泡的形式释放于水中，由于微气泡均匀，使得污泥不易沉底，并且增加芬顿反应后，浮渣浓度高，易于脱水，出水效果好，安装方便，操作简单，易于掌控，使用起来十分便利。
