申请日2021.05.06
公开日期2021.11.12
IPC分类C02F9/14
摘要
本实用新型公开了污水处理设备可循环净化处理技术领域的一种可循环净化的智能化污水处理设备，包括箱体，所述箱体的顶部左侧固定装配有污水进水管，所述箱体左侧壁的底部固定装配有第一出水管，所述箱体顶部中间固定装配有电机，所述电机输出端固定装配有转轴，所述转轴的外侧壁均固定装配有搅拌棒，所述箱体内腔的侧壁上固定设置有污水处理搅拌室，所述污水处理搅拌室底部中间固定装配有第二出水管，循环水泵启动，连接进水管抽取循环控制室底部储存的水，通过第三出水管再次流入到污水处理搅拌室内，达到循环的效果，净化好的污水经过第一出水管流出到箱体外，达到污水处理设备可循环处理净化的效果。
权利要求

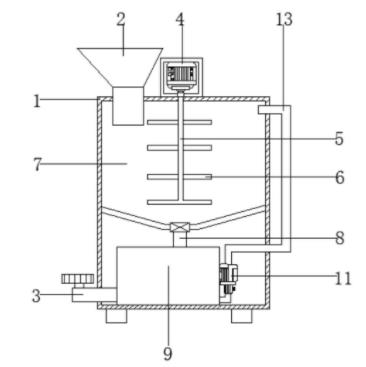

1.一种可循环净化的智能化污水处理设备，包括箱体（1），其特征在于：所述箱体（1）的顶部左侧固定装配有污水进水管（2），所述箱体（1）左侧壁的底部固定装配有第一出水管（3），所述箱体（1）顶部中间固定装配有电机（4），所述电机（4）输出端固定装配有转轴（5），所述转轴（5）的外侧壁均固定装配有搅拌棒（6），所述箱体（1）内腔的侧壁上固定设置有污水处理搅拌室（7），所述污水处理搅拌室（7）底部中间固定装配有第二出水管（8），所述箱体（1）底部固定装配有循环控制室（9），所述循环控制室（9）右侧壁上固定装配有循环水泵（11），所述循环水泵（11）输入端固定装配有进水管（12），所述循环水泵（11）输出端固定装配有第三出水管（13），所述循环控制室（9）的内腔的左右侧壁之间固定装配有过滤板（10），所述过滤板（10）包括板框（14），所述板框（14）远离过滤板（10）的一侧固定装配有石棉过滤层（15），所述石棉过滤层（15）远离板框（14）的一侧固定装配有活性炭过滤层（16），所述活性炭过滤层（16）远离石棉过滤层（15）的一侧固定装配有生物膜过滤层（17），所述生物膜过滤层（17）远离活性炭过滤层（16）的一侧固定装配有消毒层（18）。
2.根据权利要求1所述的一种可循环净化的智能化污水处理设备，其特征在于：所述循环控制室（9）的顶部中间开设有和第二出水管（8）的外径相适配的管孔，且所述第二出水管（8）的底部贯穿管孔延伸至循环控制室（9）的内腔。
3.根据权利要求1所述的一种可循环净化的智能化污水处理设备，其特征在于：所述第三出水管（13）贯穿箱体（1）的底部，且所述第三出水管（13）另一端贯穿箱体（1）的顶部延伸至污水处理搅拌室（7）的内腔右侧。
4.根据权利要求1所述的一种可循环净化的智能化污水处理设备，其特征在于：所述第一出水管（3）顶部固定装配有控制阀，且所述第一出水管（3）贯穿箱体（1）与循环控制室（9）的左侧壁延伸至循环控制室（9）内腔固定装配。
5.根据权利要求1所述的一种可循环净化的智能化污水处理设备，其特征在于：所述搅拌棒（6）沿着转轴（5）的长度方向均匀设置，且所述搅拌棒（6）为四组相同结构。
6.根据权利要求1所述的一种可循环净化的智能化污水处理设备，其特征在于：所述板框（14）、石棉过滤层（15）、活性炭过滤层（16）、生物膜过滤层（17）和消毒层（18）均固定装配有过滤板（10）内。
说明书
一种可循环净化的智能化污水处理设备
技术领域
本实用新型涉及污水处理设备可循环净化处理技术领域，具体为一种可循环净化的智能化污水处理设备。
背景技术
污水处理是提高水的循环利用率，节约水资源，我国是水资源较严重匮乏的国家，随着人口数量的增加和经济的高速发展，用水量将逐年增加，水资源短缺的矛盾将会更加突出，在水资源缺乏的地区，将处理的城市污水直接用于工业，已成为拓展水供应能力的有效方法，因此，提高水资源的循环利用量，节约用水已势在必行，刻不容缓，污水处理，为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑，农业，交通，能源，石化，环保，城市景观，医疗，餐饮等各个领域，随着科技的发展和人民生活水平的提高，生活废水和工业污水也越来越多，若是直接排放会对环境和居民造成严重的伤害，所以为了节约资源，保护环境，在污水排放前需要对污水进行处理，污水处理是让污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，从而保证排放的水的洁净，现有的污水处理设备不能循环处理，也没有净化功能，为此，我们提出一种可循环净化的智能化污水处理设备。
实用新型内容
本实用新型的目的在于提供一种可循环净化的智能化污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可循环净化的智能化污水处理设备，包括箱体，所述箱体的顶部左侧固定装配有污水进水管，所述箱体左侧壁的底部固定装配有第一出水管，所述箱体顶部中间固定装配有电机，所述电机输出端固定装配有转轴，所述转轴的外侧壁均固定装配有搅拌棒，所述箱体内腔的侧壁上固定设置有污水处理搅拌室，所述污水处理搅拌室底部中间固定装配有第二出水管，所述箱体底部固定装配有循环控制室，所述循环控制室右侧壁上固定装配有循环水泵，所述循环水泵输入端固定装配有进水管，所述循环水泵输出端固定装配有第三出水管，所述循环控制室的内腔的左右侧壁之间固定装配有过滤板，所述过滤板包括板框，所述板框远离过滤板的一侧固定装配有石棉过滤层，所述石棉过滤层远离板框的一侧固定装配有活性炭过滤层，所述活性炭过滤层远离石棉过滤层的一侧固定装配有生物膜过滤层，所述生物膜过滤层远离活性炭过滤层的一侧固定装配有消毒层。
优选的，所述循环控制室的顶部中间开设有和第二出水管的外径相适配的管孔，且所述第二出水管的底部贯穿管孔延伸至循环控制室的内腔。
优选的，所述第三出水管贯穿箱体的底部，且所述第三出水管另一端贯穿箱体的顶部延伸至污水处理搅拌室的内腔右侧。
优选的，所述第一出水管顶部固定装配有控制阀，且所述第一出水管贯穿箱体与循环控制室的左侧壁延伸至循环控制室内腔固定装配。
优选的，所述搅拌棒沿着转轴的长度方向均匀设置，且所述搅拌棒为四组相同结构。
优选的，所述板框、石棉过滤层、活性炭过滤层、生物膜过滤层和消毒层均固定装配有过滤板内。
与现有技术相比，本实用新型的有益效果是：本实用新型结构设计合理，污水经过污水进水管进入到箱体内的污水处理搅拌室内，电机启动，带动转轴，传动搅拌棒搅拌处理污水，处理后的污水经过第二出水管进入到循环控制室内，流经到过滤板上的石棉过滤层，活性炭过滤层，生物膜过滤层和消毒层净化处理后储存到循环控制室底部，实现净化的效果，同时，循环水泵启动，连接进水管抽取循环控制室底部储存的水，通过第三出水管再次流入到污水处理搅拌室内，达到循环的效果，净化好的污水经过第一出水管流出到箱体外，达到污水处理设备可循环处理净化的效果。
