申请日2021.04.30
公开日期2021.11.16
IPC分类C02F3/30;C02F101/16;C02F3/28
摘要
本实用新型提供一种优化碳源利用方式的煤矿生活污水强化脱氮装置。一种煤矿生活污水强化脱氮装置，包括依次设置的厌氧处理单元、限氧硝化反硝化单元和缺氧反硝化单元，所述厌氧处理单元底部设有连通至缺氧反硝化单元底部的第一排泥管，所述限氧硝化反硝化单元设有连通至缺氧反硝化单元的第二出水管，所述第二出水管上设有连通至厌氧处理单元进水口的回流管。本实用新型充分利用煤矿生活污水原水和活性污泥中的碳源，减少外加碳源；本实用新型具有两级反硝化能力，水力停留时间短，容积负荷高，抗冲击负荷能力强；本实用新型省去初沉池和二沉池，减少占地面积。
权利要求

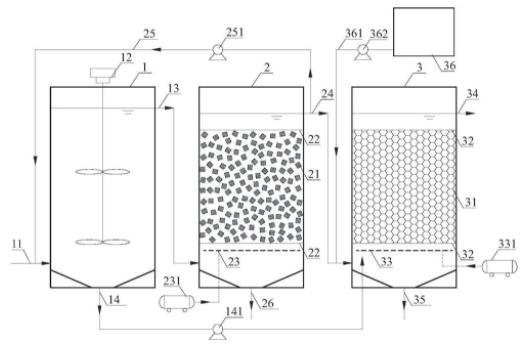

1.一种煤矿生活污水强化脱氮装置，其特征在于：该煤矿生活污水强化脱氮装置包括依次设置的厌氧处理单元、限氧硝化反硝化单元和缺氧反硝化单元，所述厌氧处理单元底部设有连通至缺氧反硝化单元底部的第一排泥管，所述限氧硝化反硝化单元设有连通至缺氧反硝化单元的第二出水管，所述第二出水管上设有连通至厌氧处理单元进水口的回流管。
2.根据权利要求1所述的一种煤矿生活污水强化脱氮装置，其特征在于：所述第一排泥管上设有污泥泵，所述回流管上设有回流泵。
3.根据权利要求1所述的一种煤矿生活污水强化脱氮装置，其特征在于：所述厌氧处理单元设有搅拌器。
4.根据权利要求1所述的一种煤矿生活污水强化脱氮装置，其特征在于：所述限氧硝化反硝化单元设有第一拦截网和第一多孔载体，第一多孔载体设于第一拦截网内。
5.根据权利要求4所述的一种煤矿生活污水强化脱氮装置，其特征在于：所述第一多孔载体为边长30~50mm的立方体，第一多孔载体孔径为2~5mm，第一多孔载体填充率为50%~65%。
6.根据权利要求1所述的一种煤矿生活污水强化脱氮装置，其特征在于：所述限氧硝化反硝化单元设有曝气管和与曝气管连通的鼓风机，曝气管设于限氧硝化反硝化单元底部。
7.根据权利要求1所述的一种煤矿生活污水强化脱氮装置，其特征在于：所述缺氧反硝化单元设有第二拦截网和第二多孔载体，第二多孔载体设于第二拦截网内。
8.根据权利要求7所述的一种煤矿生活污水强化脱氮装置，其特征在于：所述第二多孔载体为边长30~80mm的立方体，第二多孔载体孔径为1.6~2.5mm，第二多孔载体填充率为70%~80%。
9.根据权利要求1所述的一种煤矿生活污水强化脱氮装置，其特征在于：所述缺氧反硝化单元设有气洗管和与气洗管连通的反洗风机，气洗管设于缺氧反硝化单元底部。
10.根据权利要求1所述的一种煤矿生活污水强化脱氮装置，其特征在于：所述缺氧反硝化单元外设有碳源储箱，碳源储箱设有用于向缺氧反硝化单元投加碳源的加药管。
说明书
一种煤矿生活污水强化脱氮装置
技术领域
本实用新型涉及一种污水脱氮装置，特别涉及一种煤矿生活污水强化脱氮装置。
背景技术
目前，我国煤矿生活污水处理厂出水水质普遍要求达到《城镇污水处理厂污染物排放标准》（GB 18918 -2002）一级A，原有水厂普遍面临提标改造问题，难点在于总氮的低成本、高效去除。另外，随着水体富营养化防治要求的提高，我国一些缺少受纳水体的地区甚至要求新建污水处理厂出水氨氮、COD、TP浓度达到《地表水环境质量标准》（GB3838-2002）Ⅲ类标准限值，并且明确要求总氮浓度不超过10mg/L。COD和TP可以在生化之后通过深度处理进一步强化去除，而脱氮主要通过生物处理工艺实现。受进水水质和工艺条件的限制，氧化沟、A/O、生物接触氧化池、曝气生物滤池等传统生物处理工艺难以实现低成本、深度脱氮，原水和污泥中的有机碳源未得到充分利用。
因此，如何提供一种煤矿生活污水强化脱氮装置，优化碳源利用方式，稳定实现氨氮和总氮的高效去除，提高抗冲击负荷能力，减少占地面积和运行成本是本领域目前需要解决的技术问题。
实用新型内容
本实用新型的目的在于提供一种优化碳源利用方式的煤矿生活污水强化脱氮装置，解决背景技术中所述的问题。
本实用新型解决其技术问题所采用的技术方案是：
一种煤矿生活污水强化脱氮装置，包括依次设置的厌氧处理单元、限氧硝化反硝化单元和缺氧反硝化单元，所述厌氧处理单元底部设有连通至缺氧反硝化单元底部的第一排泥管，所述限氧硝化反硝化单元设有连通至缺氧反硝化单元的第二出水管，所述第二出水管上设有连通至厌氧处理单元进水口的回流管。
作为优选，所述第一排泥管上设有污泥泵，所述回流管上设有回流泵。
作为优选，所述厌氧处理单元设有搅拌器。
作为优选，所述限氧硝化反硝化单元设有第一拦截网和第一多孔载体，第一多孔载体设于第一拦截网内。
作为优选，所述第一多孔载体为边长30~50mm的立方体，第一多孔载体孔径为2~5mm，第一多孔载体填充率为50%~65%。
作为优选，所述限氧硝化反硝化单元设有曝气管和与曝气管连通的鼓风机，曝气管设于限氧硝化反硝化单元底部。
作为优选，所述缺氧反硝化单元设有第二拦截网和第二多孔载体，第二多孔载体设于第二拦截网内。
作为优选，所述第二多孔载体为边长30~80mm的立方体，第二多孔载体孔径为1.6~2.5mm，第二多孔载体填充率为70%~80%。
作为优选，所述缺氧反硝化单元设有气洗管和与气洗管连通的反洗风机，气洗管设于缺氧反硝化单元底部。
作为优选，所述缺氧反硝化单元外设有碳源储箱，碳源储箱设有用于向缺氧反硝化单元投加碳源的加药管。
本实用新型的有益效果是：
本实用新型的一种煤矿生活污水强化脱氮装置，充分利用煤矿生活污水原水和活性污泥中的碳源，减少外加碳源；本实用新型具有两级反硝化能力，水力停留时间短，容积负荷高，抗冲击负荷能力强；本实用新型省去初沉池和二沉池，减少占地面积。
