申请日2021.04.22
公开日期2021.11.19
IPC分类C02F1/48
摘要
本实用新型涉及污水处理技术领域，且公开了一种高速磁分离污水处理设备，包括罐体、进水口、出料口以及支撑脚，所述罐体的上端内部通过第一轴承转动连接有固定管，所述罐体的上端固定设有电机，所述电机的输出端固定设有转轴，所述转轴的左端固定设有第一锥齿轮，所述固定管的上端穿过罐体的上端内部固定设有第二锥齿轮，所述固定管的下端固定设有固定板，所述固定板的下端对称固定设有磁吸板，所述固定管的内部固定设有固定块，所述固定块的内部通过第二轴承转动连接有螺杆，所述螺杆的杆壁上螺纹连接有螺纹套筒。本实用新型能够使污水中的杂质颗粒均匀吸附在磁吸板上，从而能够提高污水处理设备的使用效果。
权利要求

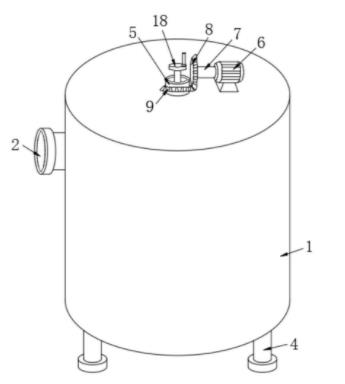

1.一种高速磁分离污水处理设备，包括罐体(1)、进水口(2)、出料口(3)以及支撑脚(4)，其特征在于，所述罐体(1)的上端内部通过第一轴承转动连接有固定管(5)，所述罐体(1)的上端固定设有电机(6)，所述电机(6)的输出端固定设有转轴(7)，所述转轴(7)的左端固定设有第一锥齿轮(8)，所述固定管(5)的上端穿过罐体(1)的上端内部固定设有第二锥齿轮(9)，所述固定管(5)的下端固定设有固定板(10)，所述固定板(10)的下端对称固定设有磁吸板(11)，所述固定管(5)的内部固定设有固定块(12)，所述固定块(12)的内部通过第二轴承转动连接有螺杆(13)，所述螺杆(13)的杆壁上螺纹连接有螺纹套筒(14)，所述螺纹套筒(14)的外部固定连接有清除机构。
2.根据权利要求1所述的一种高速磁分离污水处理设备，其特征在于，所述清除机构包括连接板(15)、L形块(16)以及清理刷(17)，所述连接板(15)固定于螺纹套筒(14)的外部，两个所述L形块(16)固定于连接板(15)的下端，两个所述清理刷(17)分别固定于两个L形块(16)的下端。
3.根据权利要求1所述的一种高速磁分离污水处理设备，其特征在于，所述螺杆(13)的上端依次穿过固定块(12)与固定管(5)的内部，且固定连接有转把(18)。
4.根据权利要求2所述的一种高速磁分离污水处理设备，其特征在于，所述连接板(15)的两端内部均开设有限位口，两个所述限位口的的内部均滑动连接有限位杆(19)，两个所述限位杆(19)的上端均固定连接于固定板(10)的下端。
5.根据权利要求1所述的一种高速磁分离污水处理设备，其特征在于，所述罐体(1)的内部开设有安装槽，所述安装槽的内部固定设有加热管(20)。
6.根据权利要求1所述的一种高速磁分离污水处理设备，其特征在于，所述罐体(1)的左端内侧壁上固定设有引料板(21)。
说明书
一种高速磁分离污水处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种高速磁分离污水处理设备。
背景技术
磁分离污水处理是利用废水中杂质颗粒的磁性进行分离的技术，借助外力磁场的作用，将废水中有磁性的悬浮固体分离出来，从而达到净化水的目的。
现有的高速磁分离污水处理设备使用效果不好，一般是在停止对污水与磁种的搅拌后，再利用磁吸板对污水中的杂质颗粒进行吸附，此时罐体中的杂质颗粒会发生沉淀，从而无法均匀吸附在磁吸板的表面上，因此，本实用新型设计了一种高速磁分离污水处理设备。
实用新型内容
本实用新型的目的是为了解决现有技术中高速磁分离污水处理设备使用效果不好，一般是在停止对污水与磁种的搅拌后，再利用磁吸板对污水中的杂质颗粒进行吸附，此时罐体中的杂质颗粒会发生沉淀，从而无法均匀吸附在磁吸板的表面上的问题，而提出的一种高速磁分离污水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种高速磁分离污水处理设备，包括罐体、进水口、出料口以及支撑脚，所述罐体的上端内部通过第一轴承转动连接有固定管，所述罐体的上端固定设有电机，所述电机的输出端固定设有转轴，所述转轴的左端固定设有第一锥齿轮，所述固定管的上端穿过罐体的上端内部固定设有第二锥齿轮，所述固定管的下端固定设有固定板，所述固定板的下端对称固定设有磁吸板，所述固定管的内部固定设有固定块，所述固定块的内部通过第二轴承转动连接有螺杆，所述螺杆的杆壁上螺纹连接有螺纹套筒，所述螺纹套筒的外部固定连接有清除机构。
优选的，所述清除机构包括连接板、L形块以及清理刷，所述连接板固定于螺纹套筒的外部，两个所述L形块固定于连接板的下端，两个所述清理刷分别固定于两个L形块的下端。
优选的，所述螺杆的上端依次穿过固定块与固定管的内部，且固定连接有转把。
优选的，所述连接板的两端内部均开设有限位口，两个所述限位口的的内部均滑动连接有限位杆，两个所述限位杆的上端均固定连接于固定板的下端。
优选的，所述罐体的内部开设有安装槽，所述安装槽的内部固定设有加热管。
优选的，所述罐体的左端内侧壁上固定设有引料板。
与现有技术相比，本实用新型提供了一种高速磁分离污水处理设备，具备以下有益效果：
1、该高速磁分离污水处理设备，通过通过启动电机可带动固定管旋转，进而通过固定板带动两个磁吸板旋转，从而将罐体中的磁种与污水充分进行搅拌，搅拌一段时间后再利用磁吸板将污水中的杂质颗粒进行吸附。
2、该高速磁分离污水处理设备，通过出料口将处理后的污水排出后，再通过加热管快速将磁吸板表面的水分烘干，随后转动转把可带动螺杆旋转，可使连接板向下移动，从而可使清洁刷向下移动将磁吸板表面的杂质颗粒刷除。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型能够使污水中的杂质颗粒均匀吸附在磁吸板上，从而能够提高污水处理设备的使用效果。
