申请日2021.04.23
公开日期2021.11.19
IPC分类C02F9/12
摘要
本实用新型适用于污水处理技术领域，提供了一种用于医疗废水的消毒净化设备，包括外壳，所述外壳上设置有进水漏斗，所述进水漏斗用于导入医疗废水和消毒剂，所述外壳内部固定安装有隔板，所述外壳底部设有排水管，所述排水管用于排出净化后的废水；混合机构，位于外壳内部，用于混合医疗废水和消毒剂便于医疗废水的消毒处理，所述混合机构包括传动组件和混合件，所述传动组件用于带动混合件进行转动；以及净化机构，位于混合机构下方，用于对废水进行净化处理，具备混合消毒、灭杀细菌和提高净化效率的优点。
权利要求

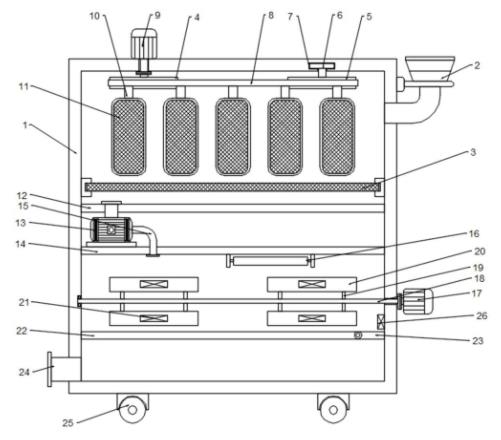

1.一种用于医疗废水的消毒净化设备，其特征在于，包括：
外壳，所述外壳上设置有进水漏斗，所述进水漏斗用于导入医疗废水和消毒剂，所述外壳内部固定安装有隔板，所述外壳底部设有排水管，所述排水管用于排出净化后的废水；
混合机构，位于外壳内部，用于混合医疗废水和消毒剂便于医疗废水的消毒处理，所述混合机构包括传动组件和混合件，所述传动组件用于带动混合件进行转动；以及
净化机构，位于外壳内部，用于对混合后的废水进行净化处理。
2.根据权利要求1所述的用于医疗废水的消毒净化设备，其特征在于，所述传动组件包括：
主动带轮，转动设置于外壳内部；
从动带轮，通过旋转件转动设置于外侧内部，所述从动带轮与主动带轮之间传动连接有传动带；以及
旋转槽，设置于从动带轮上方的外壳内壁，所述旋转槽内部转动设置有旋转盘，所述旋转盘一端贯穿行旋转槽并与从动带轮固定连接。
3.根据权利要求2所述的用于医疗废水的消毒净化设备，其特征在于，所述混合件包括：
混合网，所述混合网上部固定连接有连杆，所述连杆顶部与传动带固定连接；以及
过滤网板，设置于混合网下方的外壳内壁从而过滤隔离杂物。
4.根据权利要求1所述的用于医疗废水的消毒净化设备，其特征在于，所述外壳内部从上到下依次设置有第一隔板、第二隔板和第三隔板，所述第一隔板位于过滤网板下方，所述第二隔板顶部安装有抽水泵，所述抽水泵的输入端贯穿第一隔板与过滤网板下方相连通，所述抽水泵的输出端连接有导水管，所述导水管一端贯穿第二隔板与第三隔板上方连通。
5.根据权利要求4所述的用于医疗废水的消毒净化设备，其特征在于，所述净化机构包括：
净化组件，位于第二隔板和第三隔板之间的外壳内部，用于净化污水；以及
监测组件，位于第三隔板上方的外壳侧壁上，用于监测污水的净化进度。
6.根据权利要求5所述的用于医疗废水的消毒净化设备，其特征在于，所述净化组件包括：
转轴，转动设置于第二隔板和第三隔板之间的外壳侧壁上；
连接板，设置有若干个，所述连接板通过连接块与转轴相连接；
磁控管，设置于连接板表面，用于对污水中的细菌进行杀除，连接板旋转带动磁控管同步旋转；以及
紫外线灯，固定安装于第二隔板下方，用于对污水进行杀菌处理。
7.根据权利要求6所述的用于医疗废水的消毒净化设备，其特征在于，所述监测组件包括：
水质监测器，设置于第二隔板和第三隔板之间的外壳内壁上，用于对净化后的污水水质进行监测；以及
电控转板，活动安装于第三隔板上，在污水水质检测合格后，电控转板转动打开排水通道从而便于排出净化合格后的污水。
说明书
一种用于医疗废水的消毒净化设备
技术领域
本实用新型涉及污水处理技术领域，具体是涉及一种用于医疗废水的消毒净化设备。
背景技术
医疗污水主要是从医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水，其污水来源及成分十分复杂。医院污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征。
目前的医疗废水消毒净化装置虽然可以对医疗废水进行消毒处理，但是一般只进行一次消毒，消毒效果较低，不能对医疗废水中的细菌进行有效处理，由上可见，现有的医疗废水消毒净化装置存在只进行一次消毒的缺点，难以得到推广应用。
因此，需要提供一种用于医疗废水的消毒净化设备，旨在解决上述问题。
实用新型内容
针对现有技术存在的不足，本实用新型实施例的目的在于提供一种用于医疗废水的消毒净化设备，以解决上述背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于医疗废水的消毒净化设备，包括：
外壳，所述外壳上设置有进水漏斗，所述进水漏斗用于导入医疗废水和消毒剂，所述外壳内部固定安装有隔板，所述外壳底部设有排水管，所述排水管用于排出净化后的废水；
混合机构，位于外壳内部，用于混合医疗废水和消毒剂便于医疗废水的消毒处理，所述混合机构包括传动组件和混合件，所述传动组件用于带动混合件进行转动；以及
净化机构，位于混合机构下方，用于对废水进行净化处理。
作为本实用新型进一步的方案，所述传动组件包括：
主动带轮，转动设置于外壳内部；
从动带轮，通过旋转件转动设置于外侧内部，所述从动带轮与主动带轮之间传动连接有传动带；以及
旋转槽，设置于从动带轮上方的外壳内壁，所述旋转槽内部转动设置有旋转盘，所述旋转盘一端贯穿行旋转槽并与从动带轮固定连接。
作为本实用新型进一步的方案，所述混合件包括：
混合网，所述混合网上部固定连接有连杆，所述连杆顶部与传动带固定连接；以及
过滤网板，设置于混合网下方的外壳内壁从而对杂物进行过滤隔离。
作为本实用新型进一步的方案，所述外壳内部从上到下依次设置有第一隔板、第二隔板和第三隔板，所述第一隔板位于过滤网板下方，所述第二隔板顶部安装有抽水泵，所述抽水泵的输入端贯穿第一隔板与过滤网板下方相连通，所述抽水泵的输出端连接有导水管，所述导水管一端贯穿第二隔板与第三隔板上方连通。
作为本实用新型进一步的方案，所述净化机构包括：
净化组件，位于第二隔板和第三隔板之间的外壳内部，用于净化污水；以及
监测组件，位于第三隔板上方的外壳侧壁上，用于监测污水的净化进度。
作为本实用新型进一步的方案，所述净化组件包括：
转轴，转动设置于第二隔板和第三隔板之间的外壳侧壁上；
连接板，设置有若干个，所述连接板通过连接块与转轴相连接；
磁控管，设置于连接板表面，用于对污水中的细菌进行杀除，连接板旋转带动磁控管同步旋转从而对污水进行快速杀菌处理；以及
紫外线灯，固定安装于第二隔板下方，用于对污水进行杀菌处理。
作为本实用新型进一步的方案，所述监测组件包括：
水质监测器，设置于第二隔板和第三隔板之间的外壳内壁上，用于对净化后的污水水质进行监测；以及
电控转板，活动安装于第三隔板上，在污水水质检测合格后，电控转板转动打开排水通道从而便于净化合格后的污水排出。
综上所述，本实用新型实施例与现有技术相比具有以下有益效果：
本实用新型通过混合机构，可以对医疗废水和消毒剂进行充分混合，可以对废水进行初步消毒处理，通过净化机构，利用磁控管和紫外线灯可以对废水中的细菌进行净化清除，提高废水的净化效果，具备混合消毒、灭杀细菌和提高净化效率的效果。
