申请日2021.04.22
公开日期2021.11.16
IPC分类B01D29/62;B01D29/96
摘要
本实用新型公开了一种餐饮渗滤液的污水处理装置，涉及渗滤液处理装置技术领域。本实用新型主要包括装置箱，装置箱的内部设置有两个过滤板，过滤板的一侧转动安装有转杆一，装置箱相平行的两个内壁上均开设有滑槽一且转杆一的端部滑动安装在滑槽一内，装置箱上转动安装有竖直向的丝杆，丝杆上螺纹套接有安装块，安装块与过滤板之间连接有连接杆，通过转动丝杆能够带动两个过滤板转转动至同一平面上并沿着丝杆的长度方向滑动。本实用新型在使用时，转动丝杆带动安装块沿着丝杆进行上升，安装块的上升带动两个过滤板转动至同一平面，此时浮渣被拦截在两个过滤板上，继续转动丝杆，能够带动两个过滤板上升，便于清理浮渣。
权利要求

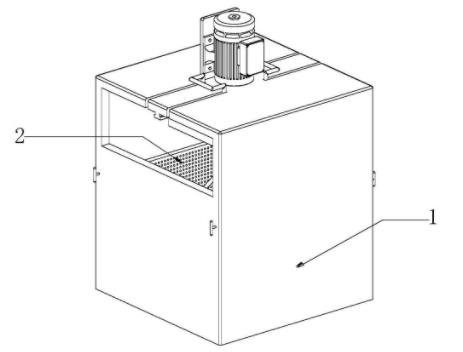

1.一种餐饮渗滤液的污水处理装置，其特征在于，包括竖直向设置的装置箱(1)，所述装置箱(1)的内部活动设置有两个相对称的过滤板(2)，所述过滤板(2)的一侧转动安装有转杆一(21)，所述装置箱(1)相平行的两个内壁上均开设有滑槽一(11)，所述转杆一(21)的两个端部滑动安装在两个所述滑槽一(11)的内部，所述装置箱(1)顶部的内壁上转动安装有竖直向设置的丝杆(3)，所述丝杆(3)上螺纹套接有安装块(4)，所述安装块(4)与所述过滤板(2)之间连接有连接杆(5)，通过转动所述丝杆(3)能够带动两个所述过滤板(2)转动至同一平面上并沿着所述丝杆(3)的长度方向滑动。
2.根据权利要求1所述的一种餐饮渗滤液的污水处理装置，其特征在于，所述过滤板(2)上固定有两个相对称的装置块(22)，两个所述装置块(22)之间转动连接有装置杆一(23)，所述安装块(4)上转动安装有装置杆二(41)，所述连接杆(5)的两个端部分别转动安装在所述装置杆一(23)与所述装置杆二(41)上。
3.根据权利要求1所述的一种餐饮渗滤液的污水处理装置，其特征在于，所述滑槽一(11)的内部设置有端部活动贯穿至所述装置箱(1)外部的限位杆(12)。
4.根据权利要求1所述的一种餐饮渗滤液的污水处理装置，其特征在于，所述装置箱(1)的顶部安装有输出端与所述丝杆(3)固定连接的电机(13)。
5.根据权利要求1所述的一种餐饮渗滤液的污水处理装置，其特征在于，所述装置箱(1)与地面垂直且相平行的两侧均贯穿开设有开口，所述装置箱(1)顶部的内壁上固定安装有两个端部与两个开口相对的T型滑轨(14)，所述T型滑轨(14)上滑动安装有两个相对称的且分别位于所述丝杆(3)相对两侧的挡板(15)，所述挡板(15)与开口相适配。
6.根据权利要求5所述的一种餐饮渗滤液的污水处理装置，其特征在于，所述装置箱(1)的顶部贯穿开设有滑槽二(16)，所述滑槽二(16)上滑动安装有推把(17)且所述推把(17)的一端与所述挡板(15)固定。
说明书
一种餐饮渗滤液的污水处理装置
技术领域
本实用新型涉及渗滤液处理装置技术领域，具体涉及一种餐饮渗滤液的污水处理装置。
背景技术
垃圾在堆放和填埋过程中由于压实、发酵等生物化学降解作用，同时在降水和地下水的渗流作用下产生了一种高浓度的有机或无机成份的液体，我们称之为垃圾渗滤液，也叫渗沥液。影响渗滤液产生的因素很多，主要有垃圾堆放填埋区域的降雨情况、垃圾的性质与成分、填埋场的防渗处理情况、场地的水文地质条件等。
垃圾渗滤液具有不同于一般城市污水的特点:BOD5和COD浓度高、金属含量较高、水质水量变化大、氨氮的含量较高，微生物营养元素比例失调等。在渗滤液的处理方法中，将渗滤液与城市污水合并处理是最简便的方法。但是填埋场通常远离城镇，因此其渗滤液与城市污水合并处理有一定的具体困难，往往不得不自己单独处理。
渗滤液在处理时，悬浮物在厌氧反应器中上浮并形成一层稳定的浮渣层，不能和混合液中的厌氧微生物充分接触，从而不能得到有效的降解，沼气产率下降至30％以上。浮渣一部分随水排出，另一部分在反应器内积累。随着时间推移，浮渣越积越厚，使反应器有效容积不断减少，最终导致反应器失效。为解决浮渣问题，目前国内比较通行的做法是为适应反应器进水的要求，在进水前对悬浮物采取分离措施，同时也对反应器内的浮渣进行撇除，但分离后的油脂和浮渣大部分没有回收价值，处置困难，容易造成严重的二次污染，更重要的是造成能源的浪费，为此，本领域技术人员设计了一种餐饮渗滤液的污水处理装。
实用新型内容
本实用新型的目的在于：为解决上述背景技术中所提出的问题，本实用新型提供了一种餐饮渗滤液的污水处理装置。
本实用新型为了实现上述目的具体采用以下技术方案：
一种餐饮渗滤液的污水处理装置，包括竖直向设置的装置箱，所述装置箱的内部活动设置有两个相对称的过滤板，所述过滤板的一侧转动安装有转杆一，所述装置箱相平行的两个内壁上均开设有滑槽一，所述转杆一的两个端部滑动安装在两个所述滑槽一的内部，所述装置箱顶部的内壁上转动安装有竖直向设置的丝杆，所述丝杆上螺纹套接有安装块，所述安装块与所述过滤板之间连接有连接杆，通过转动所述丝杆能够带动两个所述过滤板转动至同一平面上并沿着所述丝杆的长度方向滑动。
优选的，所述过滤板上固定有两个相对称的装置块，两个所述装置块之间转动连接有装置杆一，所述安装块上转动安装有装置杆二，所述连接杆的两个端部分别转动安装在所述装置杆一与所述装置杆二上。
优选的，所述滑槽一的内部设置有端部活动贯穿至所述装置箱外部的限位杆。
优选的，所述装置箱的顶部安装有输出端与所述丝杆固定连接的电机。
优选的，所述装置箱与地面垂直且相平行的两侧均贯穿开设有开口，所述装置箱顶部的内壁上固定安装有两个端部与两个开口相对的T型滑轨，所述T型滑轨上滑动安装有两个相对称的且分别位于所述丝杆相对两侧的挡板，所述挡板与开口相适配。
优选的，所述装置箱的顶部贯穿开设有滑槽二，所述滑槽二上滑动安装有推把且所述推把的一端与所述挡板固定。
本实用新型所提出的一种餐饮渗滤液的污水处理装置，主要包括竖直向设置的装置箱，所述装置箱的内部活动设置有两个相对称的过滤板，所述过滤板的一侧转动安装有转杆一，所述装置箱相平行的两个内壁上均开设有滑槽一，所述转杆一的两个端部滑动安装在两个所述滑槽一的内部，所述装置箱顶部的内壁上转动安装有竖直向设置的丝杆，所述丝杆上螺纹套接有安装块，所述安装块与所述过滤板之间连接有连接杆，通过转动所述丝杆能够带动两个所述过滤板转转动至同一平面上并沿着所述丝杆的长度方向滑动。本实用新型在使用时，当反应器内部的浮渣过多时，转动丝杆带动安装块沿着丝杆进行上升，安装块的上升带动两个过滤板转动至同一平面，此时浮渣被拦截在两个过滤板上，继续转动丝杆，能够带动两个过滤板上升，便于清理浮渣。
