申请日2021.04.21
公开日期2021.11.12
IPC分类C02F1/00;B08B9/087
摘要
本实用新型公开了一种罐式农村污水处理设备，包括污水处理设备主体，所述污水处理设备主体内壁转动设置有转动环，所述转动环的上侧固定有外齿圈，所述转动环的下侧设置有两个对称的除垢机构，所述污水处理设备主体的外圆周面固定有安装壳体，所述安装壳体通过轴承转动安装有第一转动杆，所述第一转动杆靠近污水处理设备主体的一侧固定有主动锥齿轮，所述安装壳体内设置有通过轴承座安装于污水处理设备主体的第二转动杆，所述第二转动杆的上侧固定有与主动锥齿轮啮合连接的从动锥齿轮，所述第二转动杆的下侧设置有开设于污水处理设备主体的通孔。本实用新型可方便的对污水处理设备主体内壁进行清理，保证了污水处理效果。
权利要求

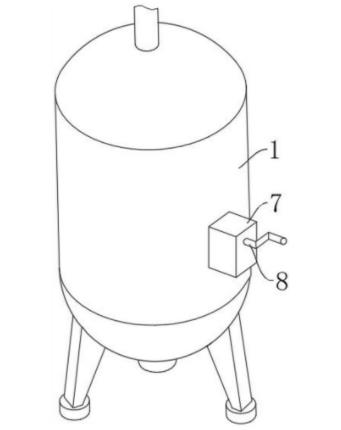

1.一种罐式农村污水处理设备，包括污水处理设备主体(1)，其特征在于，所述污水处理设备主体(1)内壁转动设置有转动环(2)，所述转动环(2)的上侧固定有外齿圈(3)，所述转动环(2)的下侧设置有两个对称的除垢机构(14)，所述污水处理设备主体(1)的外圆周面固定有安装壳体(7)，所述安装壳体(7)通过轴承转动安装有第一转动杆(8)，所述第一转动杆(8)靠近污水处理设备主体(1)的一侧固定有主动锥齿轮(9)，所述安装壳体(7)内设置有通过轴承座安装于污水处理设备主体(1)的第二转动杆(10)，所述第二转动杆(10)的上侧固定有与主动锥齿轮(9)啮合连接的从动锥齿轮(11)，所述第二转动杆(10)的下侧设置有开设于污水处理设备主体(1)的通孔，所述第二转动杆(10)的下侧固定有齿轮(12)，且所述齿轮(12)的内侧穿过通孔且与外齿圈(3)啮合连接。
2.根据权利要求1所述的一种罐式农村污水处理设备，其特征在于，所述除垢机构(14)包括固定于转动环(2)下侧的弧形安装块(141)，所述弧形安装块(141)内开设有弧形内孔，所述弧形内孔中设置有若干个弹簧(142)，若干个所述弹簧(142)的外侧共同设置有弧形限制板(143)，所述弧形限制板(143)远离弹簧(142)的一侧固定有弧形连接板(145)，且所述弧形连接板(145)远离弧形限制板(143)的一侧贯穿弧形安装块(141)，所述弧形连接板(145)远离弧形限制板(143)的一侧固定有两个弧形刮板(144)，且两个所述弧形刮板(144)对称设置。
3.根据权利要求2所述的一种罐式农村污水处理设备，其特征在于，所述弧形安装块(141)上固定有支撑杆，且所述支撑杆的上侧与转动环(2)固定连接。
4.根据权利要求1所述的一种罐式农村污水处理设备，其特征在于，所述污水处理设备主体(1)的内壁开设有环形滑槽(5)，所述环形滑槽(5)内滑动设置有若干个滑块(6)，且若干个所述滑块(6)均与转动环(2)的外圆周面固定连接。
5.根据权利要求1所述的一种罐式农村污水处理设备，其特征在于，所述外齿圈(3)的上侧设置有固定于污水处理设备主体(1)内圆周面的挡圈(4)，且所述挡圈(4)由外向内倾斜设置。
6.根据权利要求1所述的一种罐式农村污水处理设备，其特征在于，所述第一转动杆(8)上固定有L形摇杆，且所述摇杆上设置有防滑橡胶套。
说明书
一种罐式农村污水处理设备
技术领域
本实用新型涉及环境净化技术领域，尤其涉及一种罐式农村污水处理设备。
背景技术
现为了建设新农村，提高农村的环境，需将污水集中处理，将污水净化达标之后才能进行排放，大大降低了对农村环境的污染，但是现有的污水处理设备，由于一般不能拆卸，长期使用之后，会使得设备内壁易出现污垢堆积，不便于清理，影响了污水处理效果。
实用新型内容
(一)实用新型目的
为解决背景技术中提出的现有的污水处理设备，由于一般不能拆卸，长期使用之后，会使得设备内壁易出现污垢堆积，不便于清理，影响了污水处理效果，本实用新型提出一种罐式农村污水处理设备，可方便的对污水处理设备主体内壁进行清理，保证了污水处理效果。
(二)技术方案
本实用新型提供了一种罐式农村污水处理设备，包括污水处理设备主体，所述污水处理设备主体内壁转动设置有转动环，所述转动环的上侧固定有外齿圈，所述转动环的下侧设置有两个对称的除垢机构，所述污水处理设备主体的外圆周面固定有安装壳体，所述安装壳体通过轴承转动安装有第一转动杆，所述第一转动杆靠近污水处理设备主体的一侧固定有主动锥齿轮，所述安装壳体内设置有通过轴承座安装于污水处理设备主体的第二转动杆，所述第二转动杆的上侧固定有与主动锥齿轮啮合连接的从动锥齿轮，所述第二转动杆的下侧设置有开设于污水处理设备主体的通孔，所述第二转动杆的下侧固定有齿轮，且所述齿轮的内侧穿过通孔且与外齿圈啮合连接。
优选的，所述除垢机构包括固定于转动环下侧的弧形安装块，所述弧形安装块内开始有弧形内孔，所述弧形内孔中设置有若干个弹簧，若干个所述弹簧的外侧共同设置有弧形限制板，所述弧形限制板远离弹簧的一侧固定有弧形连接板，且所述弧形连接板远离弧形限制板的一侧贯穿弧形安装块，所述弧形连接板远离弧形限制板的一侧固定有两个弧形刮板，且两个所述弧形刮板对称设置。
优选的，所述弧形安装块上固定有支撑杆，且所述支撑杆的上侧与转动环固定连接。
优选的，所述污水处理设备主体的内壁开设有环形滑槽，所述环形滑槽内滑动设置有若干个滑块，且若干个所述滑块均与转动环的外圆周面固定连接。
优选的，所述外齿圈的上侧设置有固定于污水处理设备主体内圆周面的挡圈，且所述挡圈由外向内倾斜设置。
优选的，所述第一转动杆上固定有L形摇杆，且所述摇杆上设置有防滑橡胶套。
与现有的技术相比，本实用新型的有益效果是：
通过外齿圈、挡圈、除垢机构、第二转动杆、第一转动杆、齿轮等设置，可方便的对污水处理设备主体内壁进行清理，保证了污水处理效果。
