申请日2021.04.21
公开日期2021.11.19
IPC分类C02F9/02
摘要
本实用新型公开了一种城市污水处理用多级过滤装置，包括处理箱、切碎机构和过滤刮料机构，所述处理箱的顶端连通有辅助切碎杂物的切碎机构，切碎机构通过通水管与外部的导液设备连通，所述处理箱的内壁连接有过滤刮料机构，所述处理箱的侧面开设有与过滤刮料机构适配的出液通道，所述处理箱的侧面连通有与出料通道适配的辅助过滤和出料的出料机构，所述处理箱的内壁还连接有用于过滤处理的石英砂过滤层和活性炭吸附层，所述切碎机构包括口字型的进料框、伺服电机和切割刀，所述处理箱的顶端开设有进料通道，进料通道的内壁焊接有进料框。该城市污水处理用多级过滤装置，不仅能够进行切碎，还能保证过滤效果，方便后续进行出料。
权利要求

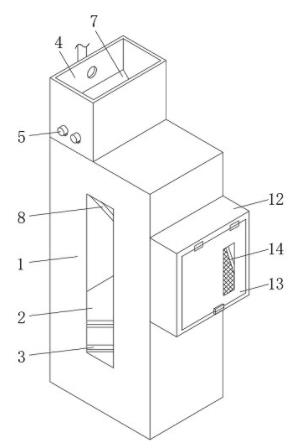

1.一种城市污水处理用多级过滤装置，包括处理箱（1）、切碎机构和过滤刮料机构，其特征在于：所述处理箱（1）的顶端连通有辅助切碎杂物的切碎机构，切碎机构通过通水管与外部的导液设备连通，所述处理箱（1）的内壁连接有过滤刮料机构，所述处理箱（1）的侧面开设有与过滤刮料机构适配的出液通道，所述处理箱（1）的侧面连通有与出料通道适配的辅助过滤和出料的出料机构，所述处理箱（1）的内壁还连接有用于过滤处理的石英砂过滤层（2）和活性炭吸附层（3）。
2.根据权利要求1所述的一种城市污水处理用多级过滤装置，其特征在于：所述切碎机构包括口字型的进料框（4）、伺服电机（5）和切割刀（6），所述处理箱（1）的顶端开设有进料通道，进料通道的内壁焊接有进料框（4），所述进料框（4）的侧面焊接有两个对称设置的置物板，置物板的顶端通过多个螺钉连接有伺服电机（5），伺服电机（5）的输出轴通过联轴器连接有转动杆，转动杆的一侧端部贯穿处理箱（1）延伸至处理箱（1）的内腔，转动杆通过轴承座与处理箱（1）转动连接，转动杆的外周焊接有螺旋状的切割刀（6）。
3.根据权利要求2所述的一种城市污水处理用多级过滤装置，其特征在于：两个所述伺服电机（5）的转动方向相反，所述进料框（4）的两个对称设置的竖向内壁均焊接有倾斜的挡料板（7），挡料板（7）设置在转动杆的正上方。
4.根据权利要求1所述的一种城市污水处理用多级过滤装置，其特征在于：所述过滤刮料机构包括过滤框（8）、倾斜直线电机（9）和竖向直线电机（10），所述处理箱（1）的内壁焊接有倾斜的过滤框（8），过滤框（8）的顶端焊接有用于过滤的铁丝网，所述过滤框（8）的顶端通过多个螺钉连接有两个对称设置的倾斜直线电机（9），两个倾斜直线电机（9）的顶端均焊接有竖向直线电机（10），两个竖向直线电机（10）之间焊接有刮板（11），刮板（11）的底端粘接有刷毛。
5.根据权利要求1所述的一种城市污水处理用多级过滤装置，其特征在于：所述出料机构包括出料箱（12）、活动门（13）和倾斜框（14），所述出料箱（12）焊接在处理箱（1）的侧面，所述出料箱（12）的侧面开设有与出料通道适配的接料通道，所述出料箱（12）和处理箱（1）的侧面开设有相互连通的辅助通道，所述出料箱（12）的内壁焊接有倾斜框（14），倾斜框（14）的内壁也焊接有用于过滤的铁丝网，所述出料箱（12）远离处理箱（1）的侧面通过铰链转动连接有活动门（13），活动门（13）通过密码锁与出料箱（12）连接。
6.根据权利要求5所述的一种城市污水处理用多级过滤装置，其特征在于：所述活动门（13）和处理箱（1）的侧面均开设有透视槽，透视槽的内壁粘接有透视窗。
7.根据权利要求1所述的一种城市污水处理用多级过滤装置，其特征在于：所述石英砂过滤层（2）和活性炭吸附层（3）均设置在过滤刮料机构和出料机构的下方。
说明书
一种城市污水处理用多级过滤装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种城市污水处理用多级过滤装置。
背景技术
城市污水排入城镇污水系统的污水的统称。载合流制排水系统中，还包括生产废水和截留的雨水。城市污水主要包括生活污水和工业污水，由城市排水管网汇集并输送到污水处理厂进行处理。城市生活污水、工业废水和城市径流污水汇流而成的污水。
在城市污水处理的过程中，会用到过滤设备，但是传统的过滤设备大多没有切碎功能，会影响以后的过滤以及出料。
发明内容
本实用新型的目的在于提供一种城市污水处理用多级过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种城市污水处理用多级过滤装置，包括处理箱、切碎机构和过滤刮料机构，所述处理箱的顶端连通有辅助切碎杂物的切碎机构，切碎机构通过通水管与外部的导液设备连通，所述处理箱的内壁连接有过滤刮料机构，所述处理箱的侧面开设有与过滤刮料机构适配的出液通道，所述处理箱的侧面连通有与出料通道适配的辅助过滤和出料的出料机构，所述处理箱的内壁还连接有用于过滤处理的石英砂过滤层和活性炭吸附层，为了进行多级过滤。
在进一步的实施例中，所述切碎机构包括口字型的进料框、伺服电机和切割刀，所述处理箱的顶端开设有进料通道，进料通道的内壁焊接有进料框，所述进料框的侧面焊接有两个对称设置的置物板，置物板的顶端通过多个螺钉连接有伺服电机，伺服电机的输出轴通过联轴器连接有转动杆，转动杆的一侧端部贯穿处理箱延伸至处理箱的内腔，转动杆通过轴承座与处理箱转动连接，转动杆的外周焊接有螺旋状的切割刀，为了对大尺寸的杂物进行切碎。
在进一步的实施例中，两个所述伺服电机的转动方向相反，所述进料框的两个对称设置的竖向内壁均焊接有倾斜的挡料板，挡料板设置在转动杆的正上方。
在进一步的实施例中，所述过滤刮料机构包括过滤框、倾斜直线电机和竖向直线电机，所述处理箱的内壁焊接有倾斜的过滤框，过滤框的顶端焊接有用于过滤的铁丝网，所述过滤框的顶端通过多个螺钉连接有两个对称设置的倾斜直线电机，两个倾斜直线电机的顶端均焊接有竖向直线电机，两个竖向直线电机之间焊接有刮板，刮板的底端粘接有刷毛，为了将铁丝网过滤的过滤物刮到一侧。
在进一步的实施例中，所述出料机构包括出料箱、活动门和倾斜框，所述出料箱焊接在处理箱的侧面，所述出料箱的侧面开设有与出料通道适配的接料通道，所述出料箱和处理箱的侧面开设有相互连通的辅助通道，所述出料箱的内壁焊接有倾斜框，倾斜框的内壁也焊接有用于过滤的铁丝网，所述出料箱远离处理箱的侧面通过铰链转动连接有活动门，活动门通过密码锁与出料箱连接，实现第二次的过滤，方便进行出料。
在进一步的实施例中，所述活动门和处理箱的侧面均开设有透视槽，透视槽的内壁粘接有透视窗。
在进一步的实施例中，所述石英砂过滤层和活性炭吸附层均设置在过滤刮料机构和出料机构的下方。
本实用新型的技术效果和优点：该城市污水处理用多级过滤装置，切碎机构的切割刀能够对下落的污水中的杂物进行切碎，两组伺服电机的转动方向相反，能使得两个切割刀进行配合，从而保证切碎的效果，两个挡料板的阻挡能够保证切碎的彻底性；过滤刮料机构的铁丝网能够进行过滤，倾斜直线电机带动刮板进行移动，配合过滤框的倾斜设计，能够将过滤物推到出料通道一侧，避免铁丝网被堵死，过滤物移动到出料机构内，过滤完成后打开活动门方便进行出料；该城市污水处理用多级过滤装置，不仅能够进行切碎，还能保证过滤效果，方便后续进行出料。
