申请日2021.04.21
公开日期2021.11.16
IPC分类C02F9/02
摘要
本实用新型公开了一种基于电催化的含油污水破乳装置，涉及含油污水破乳技术领域，具体为一种基于电催化的含油污水破乳装置，包括顶板和固定框和抽水泵，所述顶板的下方固定安装有第一液压柱，所述顶板的下方固定安装有位于第一液压柱内部的第二液压柱，所述固定框的内部活动套接有转动柱，所述转动柱的外部固定套接有连接条。该基于电催化的含油污水破乳装置，在固定框的内部通过连接条活动安装有转动柱，使转动柱的底部固定安装有驱动电机，在转动柱的内部固定套接有破乳桶，方便驱动电机带动转动柱和破乳桶的转动进行破乳，方便装置的使用，且可反复使用，连续工作，减少了污水处理的成本，方便了污水的破乳。
权利要求

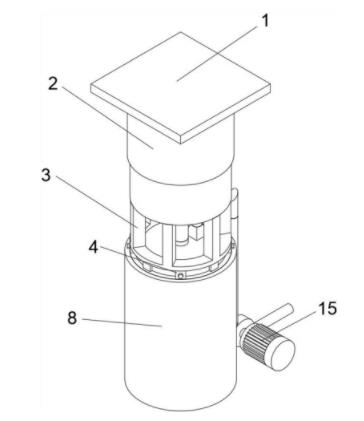

1.一种基于电催化的含油污水破乳装置，包括顶板(1)和固定框(8)和抽水泵(15)，其特征在于：所述顶板(1)的下方固定安装有第一液压柱(2)，所述顶板(1)的下方固定安装有位于第一液压柱(2)内部的第二液压柱(5)，所述固定框(8)的内部活动套接有转动柱(9)，所述转动柱(9)的外部固定套接有连接条(10)，所述转动柱(9)的内部活动套接有破乳桶(11)，所述抽水泵(15)的上方固定安装有抽水管(14)，所述抽水管(14)的后端固定连接有抽水锥(13)。
2.根据权利要求1所述的一种基于电催化的含油污水破乳装置，其特征在于：所述第一液压柱(2)输出轴的下方固定连接有连接框(3)，所述连接框(3)的下方固定安装有固定片(4)。
3.根据权利要求2所述的一种基于电催化的含油污水破乳装置，其特征在于：所述固定片(4)的内部开设有螺孔，所述破乳桶(11)外侧靠近顶端的位置开设有螺孔，所述固定片(4)的外部和破乳桶(11)的外部活动套接有螺栓与螺帽。
4.根据权利要求1所述的一种基于电催化的含油污水破乳装置，其特征在于：所述第二液压柱(5)输出轴的底端固定安装有连接片(6)，所述连接片(6)的下方固定连接有滤纸板(7)。
5.根据权利要求4所述的一种基于电催化的含油污水破乳装置，其特征在于：所述滤纸板(7)内部活动套接有螺栓，所述螺栓向上延伸至连接片(6)的内部，所述滤纸板(7)的直径值与破乳桶(11)的内径值相同。
6.根据权利要求1所述的一种基于电催化的含油污水破乳装置，其特征在于：所述固定框(8)的内部固定安装有驱动电机(12)，所述驱动电机(12)输出轴的上方与连接条(10)的底部固定连接，所述固定框(8)的内壁开设有适配于连接条(10)的T形槽，所述连接条(10)活动套接在固定框(8)的内部，所述破乳桶(11)的外侧固定安装有固定条，所述转动柱(9)的内壁开设有适配于固定条的竖槽。
说明书
一种基于电催化的含油污水破乳装置
技术领域
本实用新型涉及含油污水破乳技术领域，具体为一种基于电催化的含油污水破乳装置。
背景技术
物理学名词和现象，乳状液的分散相小液珠聚集成团，形成大液滴，最终使油水两相分层析出的过程，破乳是指乳状液完全破坏，成为不相混溶的两相。破乳实质上就是消除乳状液稳定化条件、使分散的液滴聚集、分层的过程。在许多生产过程中，往往需要将稳定的乳状液破坏，即破乳，如原油脱水，从洗羊毛的废液回收羊毛酯需要破坏这些乳状液，化学反应过程中水洗时发生乳化后的脱水等，表面活性剂受到温度变化或者其他外界因素，由乳化状态变成油水分离的过程，主要是乳化不稳定造成。破乳后的表面活性剂如化妆品、食品添加剂、印染助剂等失去使用性能，而且会引起副作用。
在现有的污水破乳的方法通常是采用破乳剂进行破乳，但采用破乳剂进行破乳，会增加污水的清理成本，且破乳剂只能一次性使用，大规模的无输出力，会造成极大的浪费，不利于节约成本，且现有的破乳装置的使用过程中通常仅将油水分离后，需人工将油水分别取出，不便使用，为此，我们提出一种基于电催化的含油污水破乳装置。
实用新型内容
针对现有技术的不足，本实用新型提供了一种基于电催化的含油污水破乳装置，解决了上述背景技术中提出的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种基于电催化的含油污水破乳装置，包括顶板和固定框和抽水泵，所述顶板的下方固定安装有第一液压柱，所述顶板的下方固定安装有位于第一液压柱内部的第二液压柱，所述固定框的内部活动套接有转动柱，所述转动柱的外部固定套接有连接条，所述转动柱的内部活动套接有破乳桶，所述抽水泵的上方固定安装有抽水管，所述抽水管的后端固定连接有抽水锥。
可选的，所述第一液压柱输出轴的下方固定连接有连接框，所述连接框的下方固定安装有固定片，通过固定片的设计，主要起到连接破乳桶的作用，利用连接框的设计，起到方便抽水管连接到抽水泵的作用。
可选的，所述固定片的内部开设有螺孔，所述破乳桶外侧靠近顶端的位置开设有螺孔，所述固定片的外部和破乳桶的外部活动套接有螺栓与螺帽，通过螺栓与螺帽的设计，在使用时方便进行将固定片和破乳桶固定连接，方便第一液压柱将破乳桶从连接条的内部抽出。
可选的，所述第二液压柱输出轴的底端固定安装有连接片，所述连接片的下方固定连接有滤纸板，通过连接片和滤纸板的设计，方便起到将油水分离的作用，在使用时通过滤纸板的配合，使抽水锥将分离出的水抽出。
可选的，所述滤纸板内部活动套接有螺栓，所述螺栓向上延伸至连接片的内部，所述滤纸板的直径值与破乳桶的内径值相同，滤纸板的设计起到分离油水的作用，在使用时便于通过滤纸板进行分割油水，进行彻底破乳，有效增加了装置的破乳效果。
可选的，所述固定框的内部固定安装有驱动电机，所述驱动电机输出轴的上方与连接条的底部固定连接，所述固定框的内壁开设有适配于连接条的T形槽，所述连接条活动套接在固定框的内部，所述破乳桶的外侧固定安装有固定条，所述转动柱的内壁开设有适配于固定条的竖槽，通过T形槽的设计方便转动柱在固定框的内部活动转动，通过竖槽的设计，方便转动柱打动破乳桶进行转动。
本实用新型提供了一种基于电催化的含油污水破乳装置，具备以下有益效果：
1、该基于电催化的含油污水破乳装置，通过固定框的设计，在固定框的内部通过连接条活动安装有转动柱，使转动柱的底部固定安装有驱动电机，在转动柱的内部固定套接有破乳桶，方便驱动电机带动转动柱和破乳桶的转动进行破乳，方便装置的使用，且可反复使用，连续工作，减少了污水处理的成本，方便了污水的破乳。
2、该基于电催化的含油污水破乳装置，通过第一液压柱和连接框与固定片的设计方便将破乳桶进行夹持，方便将破乳桶从连接条的内部取出，同时利用滤纸板和第二液压柱的设计，在抽水锥和抽水管与抽水泵的配合下，便于将分离后的水通过抽水泵抽出，随后通过第一液压柱将破乳桶内的废液取出，方便装置将油水分别取出，方便装置的使用。
