申请日2021.04.16
公开日期2021.11.19
IPC分类C02F9/04
摘要
本实用新型公开了一种工业污水重金属中和装置，包括罐体以及开设有在罐体顶部的进物孔和安装孔，所述罐体内侧壁固定连接有支撑板，所述支撑板顶部和罐体内顶部之间固定连接分隔板，所述罐体外侧壁开设有固定孔，所述固定孔内侧壁固定连接有污水管，所述罐体底部固定连接有L型板，所述L型板顶部固定连接有电机。本实用新型，在支撑板、分隔板、电机、转动轴、搅拌杆、转轴、进料装置和控料装置的相互配合下，通过控料装置带动进料装置将中和剂粉和污水混着，在通过密封板将中和后的污水排出，通过控料装置让中和剂粉定期加入罐体内，让该装置可以持续中和污水，提高了污水的处理效率，让污水的处理更加省时省力。
权利要求

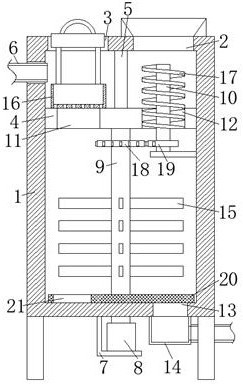

1.一种工业污水重金属中和装置，包括罐体（1）以及开设有在罐体（1）顶部的进物孔（2）和安装孔（3），其特征在于，所述罐体（1）内侧壁固定连接有支撑板（4），所述支撑板（4）顶部和罐体（1）内顶部之间固定连接分隔板（5），所述罐体（1）外侧壁开设有固定孔，所述固定孔内侧壁固定连接有污水管（6），所述罐体（1）底部固定连接有L型板（7），所述L型板（7）顶部固定连接有电机（8），所述电机（8）输出轴固定连接有转动轴（9），所述转动轴（9）外侧壁固定连接有多个搅拌杆（15），所述转动轴（9）贯穿罐体（1）外侧壁并与支撑板（4）底部转动连接，所述罐体（1）内侧壁固定连接有横板，所述横板顶部转动连接有转轴（10），所述支撑板（4）顶部开设有进污孔（11）和进料孔（12），所述安装孔（3）内侧壁滑动连接有过滤装置，所述转轴（10）外侧壁设有进料装置，所述转动轴（9）和转轴（10）通过控料装置连接，所述罐体（1）底部开设有出污口（13）。
2.根据权利要求1所述的一种工业污水重金属中和装置，其特征在于，所述过滤装置包括滑动连接在安装孔（3）内侧壁的过滤框（16）。
3.根据权利要求1所述的一种工业污水重金属中和装置，其特征在于，所述进料装置包括固定连接在转轴（10）外侧壁的螺旋推送块（17），所述螺旋推送块（17）外侧壁与进料孔（12）内侧壁滑动连接。
4.根据权利要求1所述的一种工业污水重金属中和装置，其特征在于，所述控料装置包括固定套接在转动轴（9）外侧壁的直齿轮（18），所述转轴（10）外侧壁固定套接有不规则齿轮（19），所述直齿轮（18）和不规则齿轮（19）啮合连接，所述转动轴（9）外侧壁固定套接有密封板（20），所述密封板（20）与罐体（1）内顶部滑动连接，所述密封板（20）顶部开设有弧形控污口（21）。
5.根据权利要求2所述的一种工业污水重金属中和装置，其特征在于，所述过滤框（16）顶部固定连接有密封盖，所述密封盖外侧壁与安装孔（3）内侧壁滑动连接，所述密封盖顶部固定连接有把手。
6.根据权利要求1所述的一种工业污水重金属中和装置，其特征在于，所述出污口（13）内侧壁固定连接有出污管（14）。
说明书
一种工业污水重金属中和装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种工业污水重金属中和装置。
背景技术
重金属污水主要来自矿山、冶炼、电解、电镀、农药、医药、油漆、颜料等企业排出的废水，由于重金属不能分解破坏，而只能转移它们的存在位置和转变它们的物理和化学形态，例如经化学沉淀处理后，废水中的重金属从溶解的离子形态转变成难溶性化台物而沉淀下来进行收集。
目前在重金属污水的处理过程中，会将污水注入污水池中，在将将中和剂粉直接撒入污水池中，然后进行搅拌，从而中和污水中的重金属，再将中和后的污水排出去，这样的污水流程会让污水的处理时间过长，影响污水处理效率，且污水中有很多杂物，杂物过多会影响污水处理。
实用新型内容
本实用新型的目的是为了解决现有技术中污水处理时间过长影响污水处理效率和杂物会影响污水处理的问题，而提出的一种工业污水重金属中和装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种工业污水重金属中和装置，包括罐体以及开设有在罐体顶部的进物孔和安装孔，所述罐体内侧壁固定连接有支撑板，所述支撑板顶部和罐体内顶部之间固定连接分隔板，所述罐体外侧壁开设有固定孔，所述固定孔内侧壁固定连接有污水管，所述罐体底部固定连接有L型板，所述L型板顶部固定连接有电机，所述电机输出轴固定连接有转动轴，所述转动轴外侧壁固定连接有多个搅拌杆，所述转动轴贯穿罐体外侧壁并与支撑板底部转动连接，所述罐体内侧壁固定连接有横板，所述横板顶部转动连接有转轴，所述支撑板顶部开设有进污孔和进料孔，所述安装孔内侧壁滑动连接有过滤装置，所述转轴外侧壁设有进料装置，所述转动轴和转轴通过控料装置连接，所述罐体底部开设有出污口。
优选地，所述过滤装置包括滑动连接在安装孔内侧壁的过滤框。
优选地，所述进料装置包括固定连接在转轴外侧壁的螺旋推送块，所述螺旋推送块外侧壁与进料孔内侧壁滑动连接。
优选地，所述控料装置包括固定套接在转动轴外侧壁的直齿轮，所述转轴外侧壁固定套接有不规则齿轮，所述直齿轮和不规则齿轮啮合连接，所述转动轴外侧壁固定套接有密封板，所述密封板与罐体内顶部滑动连接，所述密封板顶部开设有弧形控污口。
优选地，所述过滤框顶部固定连接有密封盖，所述密封盖外侧壁与安装孔内侧壁滑动连接，所述密封盖顶部固定连接有把手。
优选地，所述出污口内侧壁固定连接有出污管。
本实用新型的有益效果为：
1、在支撑板、分隔板、电机、转动轴、搅拌杆、转轴、进料装置和控料装置的相互配合下，通过控料装置带动进料装置将中和剂粉和污水混着，在通过密封板将中和后的污水排出，通过控料装置让中和剂粉定期加入罐体内，让该装置可以持续中和污水，提高了污水的处理效率，让污水的处理更加省时省力。
2、在支撑板、分隔板、电机、转动轴、搅拌杆、转轴、进料装置、过滤装置和控料装置的相互作用下，进料装置和控料装置提高污水处理效率，过滤装置可以在污水进入罐体前，将污水中的杂物去除，减少杂物对污水处理的影响。
