申请日2021.04.16
公开日期2021.11.12
IPC分类C02F9/10
摘要
本申请公开了一种MTO净化污水净化系统，包括净化水换热器和污水汽提塔，净化水换热器的一端通过三通管道连接有缓冲管，净化水换热器的一端还通过三通管道连接有沸腾床，污水汽提塔的顶部通过进水管连接有浓缩水回流罐，缓冲管的一端连接在进水管上，进水管上安装有采样柜，采样柜位于污水汽提塔和缓冲管之间，进水管上设有备用管道，备用管道横跨缓冲管和进水管的连接处。本实用新型通过对MTO净化系统的改进，稳定了污水汽提塔内的浓度，既能有效的减少结垢现象，提高系统运行周期，又能在稳定的浓度环境下提高水质的处理效率和合格率，保证净化水COD在指标范围内，还能够对浓缩水回流罐内的回流水进行二次利用，降低回流的废水量。
权利要求

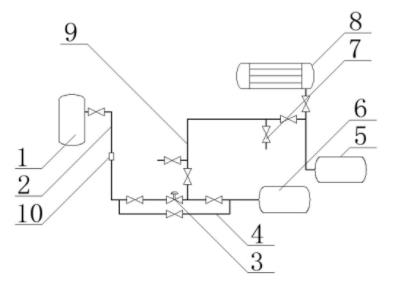

1.一种MTO净化污水净化系统，包括净化水换热器(8)和污水汽提塔(1)，其特征在于：所述净化水换热器(8)的一端通过三通管道连接有缓冲管(9)，所述净化水换热器(8)的一端还通过三通管道连接有沸腾床(5)，所述污水汽提塔(1)的顶部通过进水管(2)连接有浓缩水回流罐(6)，所述缓冲管(9)的一端连接在所述进水管(2)上，所述进水管(2)上安装有采样柜(10)，所述采样柜(10)位于所述污水汽提塔(1)和所述缓冲管(9)之间，所述进水管(2)上设有备用管道(4)，所述备用管道(4)横跨所述缓冲管(9)和所述进水管(2)的连接处。
2.根据权利要求1所述的一种MTO净化污水净化系统，其特征在于，所述进水管(2)上安装有加压泵(3)，所述加压泵(3)位于所述缓冲管(9)的连接点和所述污水汽提塔(1)之间，所述备用管道(4)横跨所述加压泵(3)。
3.根据权利要求1所述的一种MTO净化污水净化系统，其特征在于，所述缓冲管(9)的两端均设有导淋阀(7)。
4.根据权利要求1所述的一种MTO净化污水净化系统，其特征在于，所述缓冲管(9)上包覆有保温棉。
5.根据权利要求1所述的一种MTO净化污水净化系统，其特征在于，所述缓冲管(9)和所述进水管(2)内的管壁为5MM。
说明书
一种MTO净化污水净化系统
技术领域
本实用新型涉及机械技术领域，尤其涉及一种MTO净化污水净化系统。
背景技术
甲醇制烯烃(MTO)是指以煤或天然气合成的甲醇为原料，借助类似催化裂化装置的流化床反应形式，生产低碳烯烃的化工技术，甲醇制乙烯、丙烯的MTO工艺是目前重要的化工技术；该技术以煤或天然气合成的甲醇为原料，生产低碳烯烃，是发展非石油资源生产乙烯、丙烯等产品的核心技术。
MTO净化水装置正常运行时，部分浓缩水作为污水汽提塔顶回流用。而浓缩水中含有大量的醛类、酮类物质，其中丙酮含量30％以上、丁酮20％以上及部分乙醛、丙醛。乙醛、乙酮、丙醛、丙酮等含量高时，在碱性条件下发生羟醛缩合反应，形成高分子量化合物，这些物质呈现黄色或黄褐色。生成大分子物质经过塔顶回流泵时，一部分物质堵塞塔顶回流泵的过滤网，导致泵的过滤网需要经常清理；另一部分物质随回流进入污水汽提塔内，附着在塔盘表面，堵塞了塔盘，使得气相阻力增加，回流的水量不能顺利向下流动，堆积在塔盘上，最终造成了污水汽提塔压差的增加，致使净化水COD超高，严重影响污水汽提塔长周期运行，装置无法避免因事故或生产瓶颈造成污水汽提塔停工抢修，为此，我们提出了一种MTO净化污水净化系统来解决上述问题。
实用新型内容
本申请提供了一种MTO净化污水净化系统，解决了传统的MTO净化水处理系统污水易堵塞影响系统正常运行的问题。
本申请提供了一种MTO净化污水净化系统，包括净化水换热器和污水汽提塔，所述净化水换热器的一端通过三通管道连接有缓冲管，所述净化水换热器的一端还通过三通管道连接有沸腾床，所述污水汽提塔的顶部通过进水管连接有浓缩水回流罐，所述缓冲管的一端连接在所述进水管上，所述进水管上安装有采样柜，所述采样柜位于所述污水汽提塔和所述缓冲管之间，所述进水管上设有备用管道，所述备用管道横跨所述缓冲管和所述进水管的连接处。
优选地，所述进水管上安装有加压泵，所述加压泵位于所述缓冲管的连接点和所述污水汽提塔之间，所述备用管道横跨所述加压泵。
优选地，所述缓冲管的两端均设有导淋阀。
优选地，所述缓冲管上包覆有保温棉。
优选地，所述缓冲管和所述进水管内的管壁为5MM。
由以上技术方案可知，本申请提供了一种MTO净化污水净化系统，工作时，根据生产时排出的污水浓度不同，当污水汽提塔的醛类、酮类物质浓度过高导致污水汽提塔的回流泵和塔盘结垢增加压差，此时，浓缩水回流罐内的水通过进水管进入污水汽提塔的塔顶，与处理的污水混合，对浓缩水回流罐的污水再次提纯，降低醛类、酮类物质的浓度，由于浓缩水回流罐内的浓度并不是固定的，当浓缩水回流罐的浓度过高时，达不到降低污水汽提塔塔顶污水浓度的时候，净化水换热器内的部分水经过缓冲管进入进水管降低浓缩水回流罐流出的液体浓度，从而降低污水汽提塔塔顶的污水浓度，可降低污水汽提塔中醛、酮类物质发生缩合反应，缓解塔顶回流泵的过滤网和塔盘堵塞，延长污水汽提塔运行周期，从而保证污水汽提塔长周期运行，运行阶段可通过采样柜安装相关件的检测设备监控进水管内浓度，保证系统浓度正常，由于进水管内的液体流量较小，易发生结垢现象，需要对进水管进行检修时，可打开备用管道进行检修。
与现有技术相比，本实用新型的有益效果是：
1、通过浓缩水回流罐和净化水换热器的配合，利用净化水换热器内处理过的水降低污水汽提塔顶的浓度，能够减少系统结垢，保证系统长时间的运行，还能够对浓缩水回流罐内的处理水进行二次利用，提高系统的处理能力，由于提高了系统内的水质浓度的稳定，从而提高水质合格率；
2、通过备用管道的设置，解决了回流利用浓缩水回流罐内的污水易发生积垢的问题，定期的对管道进行清理，保证管道正常的运行；
综上所述，本实用新型通过对MTO净化系统的改进，稳定了污水汽提塔内的浓度，既能有效的减少结垢现象，提高系统运行周期，又能在稳定的浓度环境下提高水质的处理效率和合格率，保证净化水COD在指标范围内，还能够对浓缩水回流罐内的回流水进行二次利用，降低回流的废水量。
