申请日2021.04.29
公开日期2021.11.19
IPC分类C02F1/72
摘要
本实用新型涉及污水处理技术领域，具体为一种液膜催化氧化设备，包括处理罐，处理罐内设置有液膜催化氧化机构，液膜催化氧化机构包括套框、隔框、催化氧化层以及气缸，隔框的底端固定有套柱，套框和隔框的内部底面处均固定凸柱，凸柱的顶端挂接在套柱内，气缸上连接有牵引轴。该液膜催化氧化设备，通过将催化氧化层铺设在处理罐内的液膜催化氧化机构中，通过使用气缸将液膜催化氧化机构内的多个隔框逐渐向上牵引，使得多个隔框之间形成间隙，方便污物向下流淌并排除，防止污物因大量堆积在催化氧化层内的夹缝中而导致催化氧化层堵塞的情况发生。
权利要求

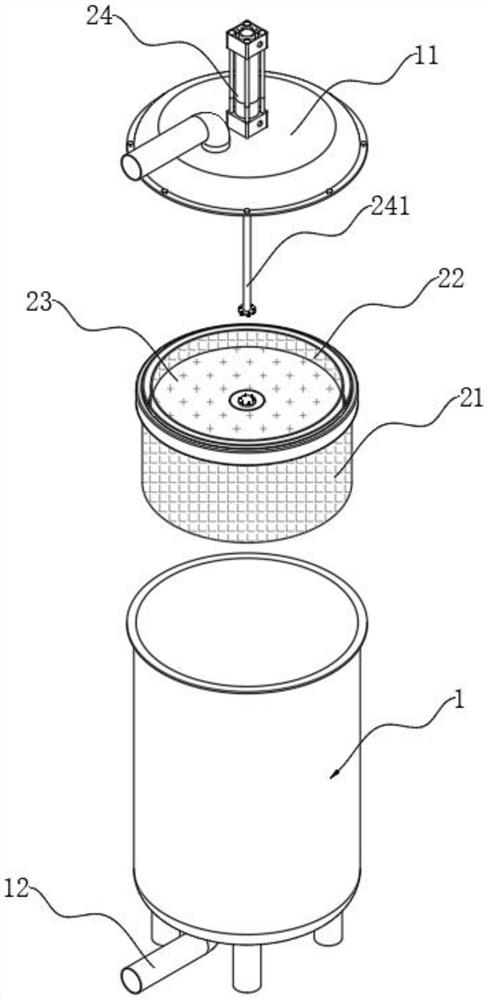

1.一种液膜催化氧化设备，包括处理罐（1），其特征在于：所述处理罐（1）的顶端通过螺栓安装有罐盖（11），所述处理罐（1）内设置有液膜催化氧化机构（2），所述液膜催化氧化机构（2）包括套设在所述处理罐（1）内部的套框（21）、堆叠在所述套框（21）内的若干隔框（22）、铺设在所述套框（21）和所述隔框（22）内部的催化氧化层（23）以及通过螺栓固定在所述罐盖（11）顶端的气缸（24），若干所述隔框（22）的外径从下往上逐渐减小，所述隔框（22）的底端紧密焊接有套柱（221），所述套框（21）内部的底面处和所述隔框（22）内部的底面处均紧密焊接有凸柱（223），所述凸柱（223）的顶端一体成型有挂板（2231），所述挂板（2231）挂接在所述套柱（221）内并与所述套柱（221）活动连接，所述气缸（24）的活塞杆末端同轴连接有牵引轴（241），所述牵引轴（241）与位于最顶部的所述隔框（22）固定连接。
2.根据权利要求1所述的液膜催化氧化设备，其特征在于：所述处理罐（1）的底端连接有出液管（12），所述罐盖（11）上连接有进液管（13）。
3.根据权利要求1所述的液膜催化氧化设备，其特征在于：所述套框（21）的底面和所述隔框（22）的外围表面均呈网状结构，所述套框（21）的外围表面呈实心板状结构，所述套框（21）的顶端外围处套设有密封套（211）。
4.根据权利要求1所述的液膜催化氧化设备，其特征在于：所述套柱（221）内开设有挂腔（2211），所述套柱（221）的底端开设有和所述挂腔（2211）相连通的通孔（2212），所述挂板（2231）伸入到所述挂腔（2211）内，所述通孔（2212）的内径、所述挂板（2231）的外径以及所述挂腔（2211）的内径依次增大。
5.根据权利要求1所述的液膜催化氧化设备，其特征在于：所述套框（21）内部的底面处和所述隔框（22）内部的底面处均紧密焊接有隔套（222），所述隔套（222）套设在所述凸柱（223）的外侧。
6.根据权利要求1所述的液膜催化氧化设备，其特征在于：所述牵引轴（241）的底端与位于最顶部所述隔框（22）上的所述凸柱（223）通过螺栓固定连接。
说明书
一种液膜催化氧化设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种液膜催化氧化设备。
背景技术
在污水的处理中，通过将污水的催化氧化液体与颗粒物接触使得颗粒物表面包裹一层液态的反应膜，可增加污水与反应物的接触面积，达到增加反应效率的目的。由于在使用液膜进行污水的处理时，颗粒物填充的高度较高，使污水经过催化氧化反应形成的污物会填充在颗粒物间的夹缝中，随着污水的继续处理，污物在夹缝内难以排出，使得颗粒物被污物堵塞，鉴于此，我们提出一种液膜催化氧化设备。
实用新型内容
本实用新型的目的在于提供一种液膜催化氧化设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种液膜催化氧化设备，包括处理罐，所述处理罐的顶端通过螺栓安装有罐盖，所述处理罐内设置有液膜催化氧化机构，所述液膜催化氧化机构包括套设在所述处理罐内部的套框、堆叠在所述套框内的若干隔框、铺设在所述套框和所述隔框内部的催化氧化层以及通过螺栓固定在所述罐盖顶端的气缸，若干所述隔框的外径从下往上逐渐减小，所述隔框的底端紧密焊接有套柱，所述套框内部的底面处和所述隔框内部的底面处均紧密焊接有凸柱，所述凸柱的顶端一体成型有挂板，所述挂板挂接在所述套柱内并与所述套柱活动连接，所述气缸的活塞杆末端同轴连接有牵引轴，所述牵引轴与位于最顶部的所述隔框固定连接。
优选的，所述处理罐的底端连接有出液管，所述罐盖上连接有进液管。
优选的，所述套框的底面和所述隔框的外围表面均呈网状结构，所述套框的外围表面呈实心板状结构，所述套框的顶端外围处套设有密封套。
优选的，所述套柱内开设有挂腔，所述套柱的底端开设有和所述挂腔相连通的通孔，所述挂板伸入到所述挂腔内，所述通孔的内径、所述挂板的外径以及所述挂腔的内径依次增大。
优选的，所述套框内部的底面处和所述隔框内部的底面处均紧密焊接有隔套，所述隔套套设在所述凸柱的外侧。
优选的，所述牵引轴的底端与位于最顶部所述隔框上的所述凸柱通过螺栓固定连接。
与现有技术相比，本实用新型的有益效果是：
该液膜催化氧化设备，通过将催化氧化层铺设在处理罐内的液膜催化氧化机构中，通过使用气缸将液膜催化氧化机构内的多个隔框逐渐向上牵引，使得多个隔框之间形成间隙，方便污物向下流淌并排除，防止污物因大量堆积在催化氧化层内的夹缝中而导致催化氧化层堵塞的情况发生。
