申请日2021.04.15
公开日期2021.11.16
IPC分类C02F9/02
摘要
本实用新型公开了一种污水处理用纳滤膜组件，包括外壳、第二筒体、渗透管、多空膈膜网和过滤网，所述外壳内部设有第一筒体，所述外壳两端对称设有进水口和出水口，所述渗透管贯穿外壳和密封圈并与进水口和出水口连接，所述渗透管外围被活性炭包围，活性炭位于第三筒体内。该污水处理用纳滤膜组件，外壳内部依次设有活性炭、多空膈膜网和过滤网，活性炭吸附杂质，多空膈膜网和过滤网过滤杂质，多层过滤净化使污水过滤更干净，渗透管两端均设有密封圈和密封垫层，双层密封防止污水外漏，外壳两端均设有卡套，卡套上下两端均设有螺栓，螺栓增强卡套紧固性，卡套固定进水口、出水口与水管的连接，防止纳滤膜组件松动掉落。
权利要求

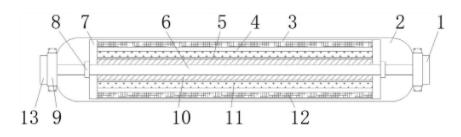

1.一种污水处理用纳滤膜组件，包括外壳(2)、第二筒体(4)、渗透管(6)、多空膈膜网(11)和过滤网(12)，其特征在于：
外壳(2)，所述外壳(2)内部设有第一筒体(3)，且第一筒体(3)两端对称设有密封圈(7)，所述外壳(2)两端对称设有进水口(1)和出水口(13)，所述进水口(1)位于外壳(2)右端，且出水口(13)位于外壳(2)左端，所述进水口(1)和出水口(13)外围均设有卡套(9)；
渗透管(6)，所述渗透管(6)贯穿外壳(2)和密封圈(7)并与进水口(1)和出水口(13)连接，所述渗透管(6)外围被活性炭(10)包围，活性炭(10)位于第三筒体(5)内，所述第三筒体(5)外围被多空膈膜网(11)包围，所述第二筒体(4)外围被过滤网(12)包围。
2.根据权利要求1所述的一种污水处理用纳滤膜组件，其特征在于：所述第一筒体(3)直径大小与密封圈(7)相同，且密封圈(7)与第一筒体(3)两端为紧固连接。
3.根据权利要求1所述的一种污水处理用纳滤膜组件，其特征在于：所述卡套(9)上下两端对称设有紧固螺栓。
4.根据权利要求1所述的一种污水处理用纳滤膜组件，其特征在于：所述密封圈(7)靠近卡套(9)的一侧均设有密封垫层(8)。
5.根据权利要求1所述的一种污水处理用纳滤膜组件，其特征在于：所述密封圈(7)内部设有加强筋(14)。
6.根据权利要求1所述的一种污水处理用纳滤膜组件，其特征在于：所述多空膈膜网(11)位于第二筒体(4)内部，所述滤网(12)位于第一筒体(3)内部，且第一筒体(3)、第二筒体(4)和第三筒体(5)均设置为多孔状。
说明书
一种污水处理用纳滤膜组件
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用纳滤膜组件。
背景技术
纳滤是一种介于反渗透和超滤之间的新型膜分离技术，是为了适应工业软化水的需求及降低成本面发展起来的一种新型的压力驱动型膜过程。纳滤膜主要应用于溶液中大分子物质的浓缩和纯化,纳滤膜分离水处理系统因其独特的结构和性能，自从上世纪20年代以来就已用于水体净化，但市面上现有的纳滤膜组件不具有密封紧固的功能，在纳滤膜组件使用时可能会发生渗水或连接不牢固和纳滤膜组件内部过滤层太少过滤不细致的问题。
实用新型内容
本实用新型的目的在于提供一种污水处理用纳滤膜组件，以解决上述背景技术中提出的纳滤膜组件不具有密封紧固的功能，在纳滤膜组件使用时可能会发生渗水或连接不牢固和纳滤膜组件内部过滤层太少过滤不细致的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用纳滤膜组件，包括外壳、第二筒体、渗透管、多空膈膜网和过滤网，
外壳，所述外壳内部设有第一筒体，且第一筒体两端对称设有密封圈，所述外壳两端对称设有进水口和出水口，所述进水口位于外壳右端，且出水口位于外壳左端，所述进水口和出水口外围均设有卡套；
渗透管，所述渗透管贯穿外壳和密封圈并与进水口和出水口连接，所述渗透管外围被活性炭包围，活性炭位于第三筒体内，所述第三筒体外围被多空膈膜网包围，所述第二筒体外围被过滤网包围。
优选的，所述第一筒体直径大小与密封圈相同，且密封圈与第一筒体两端为紧固连接。
优选的，所述卡套上下两端对称设有紧固螺栓。
优选的，所述密封圈靠近卡套的一侧均设有密封垫层。
优选的，所述所述密封圈内部设有加强筋。
优选的，所述多空膈膜网位于第二筒体内部，所述滤网位于第一筒体内部，且第一筒体、第二筒体和第三筒体均设置为多孔状。
与现有技术相比，本实用新型的有益效果是：该污水处理用纳滤膜组件，
(1)外壳内部依次设有活性炭、多空膈膜网和过滤网，活性炭吸附杂质，多空膈膜网和过滤网过滤杂质，多层过滤净化使污水过滤更干净，渗透管两端均设有密封圈和密封垫层，双层密封防止污水外漏；
(2)外壳两端均设有卡套，卡套上下两端均设有螺栓，螺栓增强卡套紧固性，卡套固定进水口、出水口与水管的连接，防止纳滤膜组件松动掉落。
