申请日2021.04.14
公开日期2021.11.19
IPC分类B01D46/10;B01D53/18;B01D53/04
摘要
本实用新型公开了污水废气除臭处理装置，包括移动车体和盘轮，所述移动车体的顶部安装有加料罐，且加料罐的内部设置有施压板，所述施压板的外表面连接有弹性环垫，所述加料罐的下方连接有加料水管，且加料水管的一侧连接有抽水机，所述加料水管的另一侧连接有除臭管，且除臭管的外表面设置有施力把套，所述抽气机的另一侧连接有连通管，且连通管的一侧端面连接有阻尼转动轴，所述阻尼转动轴的外表面连接有吸气壳，且吸气壳的内部设置有过滤网，所述移动车体的前端设置有活动轴，且盘轮位于活动轴的前端。该污水废气除臭处理装置通过设置的活性炭过滤板能够对气体当中的大分子臭物进行有效的过滤，从而达到净化空气的目的。
权利要求

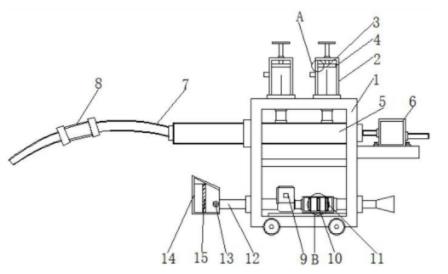

1.污水废气除臭处理装置，包括移动车体(1)和盘轮(17)，其特征在于：所述移动车体(1)的顶部安装有加料罐(2)，且加料罐(2)的内部设置有施压板(3)，所述施压板(3)的外表面连接有弹性环垫(4)，所述加料罐(2)的下方连接有加料水管(5)，且加料水管(5)的一侧连接有抽水机(6)，所述加料水管(5)的另一侧连接有除臭管(7)，且除臭管(7)的外表面设置有施力把套(8)，所述加料水管(5)的下方设置有抽气机(9)，且抽气机(9)的一侧连接有过滤箱体(10)，所述过滤箱体(10)的内部安装有活性炭过滤板(11)，所述抽气机(9)的另一侧连接有连通管(12)，且连通管(12)的一侧端面连接有阻尼转动轴(13)，所述阻尼转动轴(13)的外表面连接有吸气壳(14)，且吸气壳(14)的内部设置有过滤网(15)，所述移动车体(1)的前端设置有活动轴(16)，且盘轮(17)位于活动轴(16)的前端。
2.根据权利要求1所述的污水废气除臭处理装置，其特征在于：所述施压板(3)与加料罐(2)的外形尺寸相互吻合，且施压板(3)与弹性环垫(4)之间紧密贴合。
3.根据权利要求1所述的污水废气除臭处理装置，其特征在于：所述除臭管(7)通过加料水管(5)与抽水机(6)之间构成连通结构，且加料罐(2)与加料水管(5)之间构成连通结构，并且施力把套(8)与除臭管(7)之间为套接。
4.根据权利要求1所述的污水废气除臭处理装置，其特征在于：所述吸气壳(14)通过抽气机(9)与过滤箱体(10)之间构成连通结构，且过滤网(15)与吸气壳(14)之间为焊接，并且过滤网(15)为镂空网状结构，同时吸气壳(14)通过阻尼转动轴(13)与连通管(12)之间为活动连接。
5.根据权利要求1所述的污水废气除臭处理装置，其特征在于：所述活性炭过滤板(11)与过滤箱体(10)之间相互平行，且活性炭过滤板(11)设置有三个，并且活性炭过滤板(11)为多孔状结构。
6.根据权利要求1所述的污水废气除臭处理装置，其特征在于：所述盘轮(17)通过活动轴(16)与移动车体(1)之间为活动连接，且盘轮(17)为“H”字型结构。
说明书
污水废气除臭处理装置
技术领域
本实用新型涉及除臭处理装置技术领域，具体为污水废气除臭处理装置。
背景技术
除臭设备是用来除臭、清除异味的空气净化设备，普遍应用于工厂、车间、污水站、垃圾厂等。除臭设备的结构简单，并且拥有能耗低、净化效率高和适用范围广等特点。对于废气的治理，目前多采用液体吸收法治理；废水的治理，目前多采用离子除臭设备；垃圾回收站的治理，目前多使用喷雾除臭设备。现今社会，工业烟气的无控制排放使全球性的大气环境日益恶化，酸雨的危害引起了各国的重视。由于大气受污染而酸化，导致了生态环境的破坏，重大灾难频繁发生，给人类造成了巨大损失。因此选择一种经济、可行性强的除臭设备势在必行。
现有的除臭处理装置，一般只能对污水或者气体进行单项处理，不能同时对两项进行同时处理，但现有的污水必然伴随着臭气，这时就需要两种设备进行处理，不能很好的满足人们的使用需求，针对上述情况，在现有的除臭处理装置基础上进行技术创新。
实用新型内容
本实用新型的目的在于提供污水废气除臭处理装置，以解决上述背景技术中提出现有的除臭处理装置，一般只能对污水或者气体进行单项处理，不能同时对两项进行同时处理，但现有的污水必然伴随着臭气，这时就需要两种设备进行处理，不能很好的满足人们的使用需求问题。
为实现上述目的，本实用新型提供如下技术方案：污水废气除臭处理装置，包括移动车体和盘轮，所述移动车体的顶部安装有加料罐，且加料罐的内部设置有施压板，所述施压板的外表面连接有弹性环垫，所述加料罐的下方连接有加料水管，且加料水管的一侧连接有抽水机，所述加料水管的另一侧连接有除臭管，且除臭管的外表面设置有施力把套，所述加料水管的下方设置有抽气机，且抽气机的一侧连接有过滤箱体，所述过滤箱体的内部安装有活性炭过滤板，所述抽气机的另一侧连接有连通管，且连通管的一侧端面连接有阻尼转动轴，所述阻尼转动轴的外表面连接有吸气壳，且吸气壳的内部设置有过滤网，所述移动车体的前端设置有活动轴，且盘轮位于活动轴的前端。
优选的，所述施压板与加料罐的外形尺寸相互吻合，且施压板与弹性环垫之间紧密贴合。
优选的，所述除臭管通过加料水管与抽水机之间构成连通结构，且加料罐与加料水管之间构成连通结构，并且施力把套与除臭管之间为套接。
优选的，所述吸气壳通过抽气机与过滤箱体之间构成连通结构，且过滤网与吸气壳之间为焊接，并且过滤网为镂空网状结构，同时吸气壳通过阻尼转动轴与连通管之间为活动连接。
优选的，所述活性炭过滤板与过滤箱体之间相互平行，且活性炭过滤板设置有三个，并且活性炭过滤板为多孔状结构。
优选的，所述盘轮通过活动轴与移动车体之间为活动连接，且盘轮为“H”字型结构。
与现有技术相比，本实用新型的有益效果如下：
1、通过设置的加料罐能够对通入的水进行加料处理，从而进行除臭，通过设置的施压板，能够对料体进行施压，从而方便料体进入加料水管；设置的除臭管可以连通外界的水管对除臭的部位进行注水处理，从而对污物进行加料，从而方便除臭，设置的施力把套能够对除臭管进行良好的施力，从而提高便捷性；
2、通过设置的吸气壳能够对气体进行有效的吸抽，从而通过连通的过滤箱体对气体进行有效的过滤，达到净化气体的目的，设置的过滤网能够对外界空气当中灰尘杂质进行有效的过滤，避免进入装置内部的情况，通过可以进行转动的吸气壳能够对吸气壳的角度进行有效调节，从而方便装置的使用；通过设置的活性炭过滤板能够对气体当中的大分子臭物进行有效的过滤，从而达到净化空气的目的；
3、通过设置的盘轮能够对除臭管进行有效的收纳，从而方便装置的整理。
