申请日2021.04.15
公开日期2021.11.16
IPC分类C02F3/34;C02F1/52;C02F3/32;C02F9/14;C02F101/30
摘要
本实用新型公开了一种多级生态塘的污水处理系统，包括有混凝沉淀塘、储泥区、一级接触氧化塘、二级接触氧化塘、泥污回流塘、湿地净化塘，混凝沉淀塘连接有截污吸入装置，混凝沉淀塘与储泥区之间设有排泥装置，混凝沉淀塘与一级接触氧化塘相连通，二级接触氧化塘与一级接触氧化塘相连通，泥污回流塘分别与二级接触氧化塘、湿地净化塘相连通，湿地净化塘连接有净化排出装置。本实用新型通过各塘的功能实现，逐步对污水中的污染物进行处理，克服现有的人工湿地、稳定塘等的缺陷，污水处理效果显著，并且可应用性强，可利用现有的鱼塘等进行改造即可实现。
权利要求

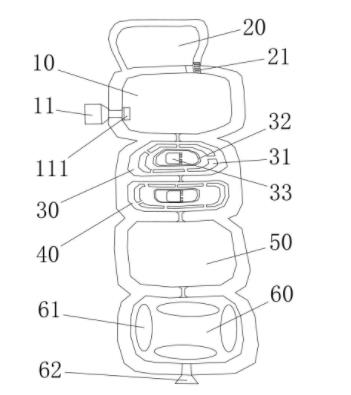

1.一种多级生态塘的污水处理系统，其特征在于：包括有混凝沉淀塘（10）、储泥区（20）、一级接触氧化塘（30）、二级接触氧化塘（40）、泥污回流塘（50）、湿地净化塘（60），所述混凝沉淀塘（10）连接有截污吸入装置（11），所述混凝沉淀塘（10）与所述储泥区（20）之间设有排泥装置（21），所述混凝沉淀塘（10）与所述一级接触氧化塘（30）相连通，所述二级接触氧化塘（40）与所述一级接触氧化塘（30）相连通，所述泥污回流塘（50）分别与所述二级接触氧化塘（40）、所述湿地净化塘（60）相连通，所述湿地净化塘（60）连接有净化排出装置（61）；
所述一级接触氧化塘（30）包括有微生物栖息结构（31）、导流结构（32）、曝氧装置（33），所述微生物栖息结构（31）布设于所述一级接触氧化塘（30）的四周，所述曝氧装置（33）用于向微生物提供活性氧、强氧化性离子团，所述导流结构（32）围绕所述曝氧装置（33）设置，使所述一级接触氧化塘（30）内形成导流；所述二级接触氧化塘（40）的结构设置与所述一级接触氧化塘（30）完全相同；
所述湿地净化塘（60）的四周设有生态浮床（62），所述生态浮床（62）的上方种植挺水植物与浮水植物，所述生态浮床（62）的下方外露所述挺水植物与所述浮水植物的根系；所述湿地净化塘（60）的塘底种植沉水植物。
2.根据权利要求1所述的一种多级生态塘的污水处理系统，其特征在于：所述混凝沉淀塘（10）于所述截污吸入装置（11）处设有用于对污水进行初步过滤的初滤结构（111）。
3.根据权利要求1所述的一种多级生态塘的污水处理系统，其特征在于：所述混凝沉淀塘（10）与所述一级接触氧化塘（30）之间、所述一级接触氧化塘（30）与所述二级接触氧化塘（40）之间、所述二级接触氧化塘（40）与所述泥污回流塘（50）之间、所述泥污回流塘（50）与所述湿地净化塘（60）之间均采用HDPE管进行连通。
4.根据权利要求1所述的一种多级生态塘的污水处理系统，其特征在于：所述排泥装置（21）包括有浮筒式排泥泵，所述浮筒式排泥泵将所述混凝沉淀塘（10）内的泥污抽泵入所述储泥区（20）。
5.根据权利要求1所述的一种多级生态塘的污水处理系统，其特征在于：所述微生物栖息结构（31）包括有支架、悬挂绳、生物填料，所述悬挂绳的一端与所述支架相连接，所述悬挂绳的另一端与所述生物填料相连接。
说明书
一种多级生态塘的污水处理系统
技术领域
本实用新型涉及污水防治技术领域，特别涉及一种多级生态塘的污水处理系统。
背景技术
农村及城镇生活污水处理已是现下环保工作的重点。对于管网建设滞后或者周边环保设备不足的地区，其生活污水处理存在较大的开展困难。目前开展的主流方向之一是采用人工湿地的方式进行污水处理。人工湿地的方式主要是利用自然系统中的物理作用、化学作用和生物作用实现污水的净化。污水中的有机物、氮磷等其它有害物质主要是通过人工湿地的滤料来吸附去除，滤料的缝隙中会吸附少量的微生物，微生物可通过自身作用去除污水中的有机物和氮、磷。但是，滤料中会吸附少量的微生物，其中的游离态微生物及其代谢产物容易导致滤料堵塞，进而影响处理效率，长期运行存在易受病虫害的缺陷。另外，稳定塘技术是目前开展的另一主流方向。稳定塘技术是通过原污水中存在的微生物和水生植物等多种生物的综合作用，以及伴随的物理、化学过程，进而使污水中的有机物降解，从而使污水得到净化，具有污水处理耗能小、运行管理维护方便等优点。但是，其同时也存在着许多其它的缺点，如 污水处理有机负荷较低、占地面积较大、污水处理效果受外界气候等影响因素较大等；另外，滋生的悬浮藻类也容易导致出水的水质升高、处理效果不稳定等。为此，我们提出一种多级生态塘的污水处理系统。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种多级生态塘的污水处理系统。
为实现上述目的，本实用新型采用如下的技术方案：一种多级生态塘的污水处理系统，包括有混凝沉淀塘、储泥区、一级接触氧化塘、二级接触氧化塘、泥污回流塘、湿地净化塘，所述混凝沉淀塘连接有截污吸入装置，所述混凝沉淀塘与所述储泥区之间设有排泥装置，所述混凝沉淀塘与所述一级接触氧化塘相连通，所述二级接触氧化塘与所述一级接触氧化塘相连通，所述泥污回流塘分别与所述二级接触氧化塘、所述湿地净化塘相连通，所述湿地净化塘连接有净化排出装置；
所述一级接触氧化塘包括有微生物栖息结构、导流结构、曝氧装置，所述微生物栖息结构布设于所述一级接触氧化塘的四周，所述曝氧装置用于向微生物提供活性氧、强氧化性离子团，所述导流结构围绕所述曝氧装置设置，使所述一级接触氧化塘内形成导流；所述二级接触氧化塘的结构设置与所述一级接触氧化塘完全相同；
所述湿地净化塘的四周设有生态浮床，所述生态浮床的上方种植挺水植物与浮水植物，所述生态浮床的下方外露所述挺水植物与所述浮水植物的根系；所述湿地净化塘的塘底种植沉水植物。
进一步阐述，所述混凝沉淀塘于所述截污吸入装置处设有用于对污水进行初步过滤的初滤结构。
进一步阐述，所述混凝沉淀塘与所述一级接触氧化塘之间、所述一级接触氧化塘与所述二级接触氧化塘之间、所述二级接触氧化塘与所述泥污回流塘之间、所述泥污回流塘与所述湿地净化塘之间均采用HDPE管进行连通。
进一步阐述，所述排泥装置包括有浮筒式排泥泵，所述浮筒式排泥泵将所述混凝沉淀塘内的泥污抽泵入所述储泥区。
进一步阐述，所述微生物栖息结构包括有支架、悬挂绳、生物填料，所述悬挂绳的一端与所述支架相连接，所述悬挂绳的另一端与所述生物填料相连接。
本实用新型的有益效果在于：
一、本实用新型通过各塘的功能实现，逐步对污水中的污染物进行处理，克服现有的人工湿地、稳定塘等的缺陷，污水处理效果显著，并且可应用性强，可利用现有的鱼塘等进行改造即可实现。
二、前置的混凝沉淀塘可以有效去除悬浮物和部分有机物，降低污染负荷，提高可生化性，配备的浮筒式排泥泵可定期抽吸絮凝体至储泥区进行原位减量化和无害化处理。
三、各级接触氧化塘可根据污染负荷的不同来设置不同的填料密度和鼓风量，使污水中的污染物作为微生物的营养物质，污水中的污染物可被各级接触氧化塘内的活性污泥、生物填料上的不同种属的微生物所吸附、吸收，使不同优势的微生物在不同的负荷下进行分工合作，实现高效降解污染物，最终污染物变成CO2、H2O、N2等，而磷则以生物污泥中磷酸盐沉淀的形式沉积在底部，可通过定期排泥来排掉，使污水得以降解净化。
四、湿地净化塘能够实现定期的污泥回流，使得污泥消化，并对活性污泥及微生物进行重新利用，进而保持各级接触氧化塘的活性污泥浓度和微生物浓度，提高各级接触氧化塘的耐冲击负荷能力和处理效率。
