申请日2021.04.13
公开日期2021.11.16
IPC分类C02F9/08
摘要
本实用新型提供了一种油田污水净化再利用装置，属于油田污水处理技术领域。该油田污水净化再利用装置包括净化结构、导流结构和油水分离器。所述净化结构包括净化箱和离心筒，所述净化箱的内部固定有隔板，所述中空管转动贯穿于所述隔板，所述中空管的上端滑动贯穿所述净化箱延伸至外部，所述离心筒的内表面设置有过滤网，所述离心筒的内部开设有通孔，所述导流结构包括导流箱和阻流块，所述导流箱连通固定在所述净化箱的底部，所述导流箱的端部连通固定有连接管，所述油水分离器的进口与所述连接管的端部连通。本实用新型可以在离心的作用下提高油田污水的净化速度，同时可以减少杂质表面油水残留提高资源利用率。
权利要求
1.一种油田污水净化再利用装置，其特征在于，包括
净化结构(100)，所述净化结构(100)包括净化箱(110)、中空管(120)、伺服电机(130)和离心筒(150)，所述净化箱(110)的内部固定有隔板(111)，所述中空管(120)转动贯穿于所述隔板(111)，所述中空管(120)的上端滑动贯穿所述净化箱(110)延伸至外部，所述伺服电机(130)安装在所述净化箱(110)的一侧外表面，所述伺服电机(130)通过传动件(140)与所述中空管(120)传动连接，所述离心筒(150)安装在所述中空管(120)的内部，所述离心筒(150)的内表面设置有过滤网，所述离心筒(150)的内部开设有通孔(151)；
导流结构(200)，所述导流结构(200)包括导流箱(210)、紫外线杀菌灯(220)和阻流块(230)，所述导流箱(210)连通固定在所述净化箱(110)的底部，所述紫外线杀菌灯(220)安装在所述导流箱(210)内表面一侧，所述阻流块(230)固定在所述导流箱(210)的内表面另一侧，所述导流箱(210)的端部连通固定有连接管(240)；
油水分离器(300)，所述油水分离器(300)的进口与所述连接管(240)的端部连通。
2.根据权利要求1所述的一种油田污水净化再利用装置，其特征在于，所述传动件(140)包括齿圈(141)和齿轮(142)，所述齿圈(141)固定在所述中空管(120)的外表面，所述齿轮(142)键连接在所述伺服电机(130)输出轴的端部，所述齿轮(142)与所述齿圈(141)之间传动连接有传动带(143)。
3.根据权利要求2所述的一种油田污水净化再利用装置，其特征在于，所述净化箱(110)的表面开设有与所述传动带(143)相匹配的贯穿孔(112)。
4.根据权利要求1所述的一种油田污水净化再利用装置，其特征在于，所述离心筒(150)的上端外表面固定有环形板(160)，所述环形板(160)通过锁扣(161)固定在所述中空管(120)的端部。
5.根据权利要求1所述的一种油田污水净化再利用装置，其特征在于，所述净化箱(110)的底部固定有支撑柱(170)，所述支撑柱(170)沿所述净化箱(110)的底部周向设置有三根。
6.根据权利要求5所述的一种油田污水净化再利用装置，其特征在于，所述支撑柱(170)和所述油水分离器(300)的底部均固定有调节件(180)。
7.根据权利要求6所述的一种油田污水净化再利用装置，其特征在于，所述调节件(180)包括螺纹柱(181)和支撑垫(182)，所述螺纹柱(181)分布固定在所述支撑柱(170)和所述支撑垫(182)的底部，所述支撑垫(182)螺纹连接在所述螺纹柱(181)的端部。
8.根据权利要求1所述的一种油田污水净化再利用装置，其特征在于，所述紫外线杀菌灯(220)包括灯架(221)和灯管(222)，所述灯架(221)安装在所述导流箱(210)的内表面，所述灯管(222)安装在所述灯架(221)的内部。
9.根据权利要求1所述的一种油田污水净化再利用装置，其特征在于，所述阻流块(230)为等距离间隔分布，所述阻流块(230)的截面为弧形设置。
10.根据权利要求1所述的一种油田污水净化再利用装置，其特征在于，所述导流箱(210)的一端为向下倾斜设置。
说明书
一种油田污水净化再利用装置
技术领域
本实用新型涉及油田污水处理领域，具体而言，涉及一种油田污水净化再利用装置。
背景技术
油田污水，随原油从油井中一起采出的水。通常包含油、盐、机械杂质、溶解氧及腐生菌等，对油田及周围环境造成污染。经过处理后可以重新注回油层做驱油剂使用。在石油的生成、运移和储集的过程中，石油主要天然伴生物是水。根据油藏分布，在合适的地点打上一定深度的专用注水井给地层注人高压水补充能量，保持地层压力，驱动原油从油井里开采出来的人工注水驱油技术是目前在提高采油速度和采收率方面应用最广泛的一项重要措施，全国各油田基本都采用注水开发方式。
目前，现有的油田污水净化再利用装置，在进行污水处理时油田污水利用不够充分容易造成资源浪费，同时处理效率较低。
实用新型内容
为了弥补以上不足，本实用新型提供了一种油田污水净化再利用装置，旨在改善油田污水净化再利用装置，油田污水利用不够充分容易造成资源浪费，同时处理效率较低的问题。
本实用新型是这样实现的：

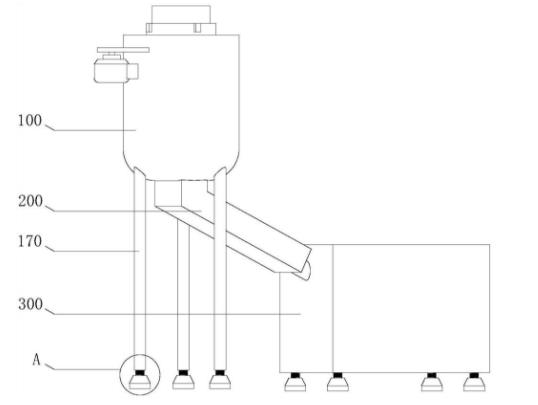

本实用新型提供一种油田污水净化再利用装置，包括净化结构、导流结构和油水分离器。
所述净化结构包括净化箱、中空管、伺服电机和离心筒，所述净化箱的内部固定有隔板，所述中空管转动贯穿于所述隔板，所述中空管的上端滑动贯穿所述净化箱延伸至外部，所述伺服电机安装在所述净化箱的一侧外表面，所述伺服电机通过传动件与所述中空管传动连接，所述离心筒安装在所述中空管的内部，所述离心筒的内表面设置有过滤网，所述离心筒的内部开设有通孔，所述导流结构包括导流箱、紫外线杀菌灯和阻流块，所述导流箱连通固定在所述净化箱的底部，所述紫外线杀菌灯安装在所述导流箱内表面一侧，所述阻流块固定在所述导流箱的内表面另一侧，所述导流箱的端部连通固定有连接管，所述油水分离器的进口与所述连接管的端部连通。
在本实用新型的一种实施例中，所述传动件包括齿圈和齿轮，所述齿圈固定在所述中空管的外表面，所述齿轮键连接在所述伺服电机输出轴的端部，所述齿轮与所述齿圈之间传动连接有传动带。
在本实用新型的一种实施例中，所述净化箱的表面开设有与所述传动带相匹配的贯穿孔。
在本实用新型的一种实施例中，所述离心筒的上端外表面固定有环形板，所述环形板通过锁扣固定在所述中空管的端部。
在本实用新型的一种实施例中，所述净化箱的底部固定有支撑柱，所述支撑柱沿所述净化箱的底部周向设置有三根。
在本实用新型的一种实施例中，所述支撑柱和所述油水分离器的底部均固定有调节件。
在本实用新型的一种实施例中，所述调节件包括螺纹柱和支撑垫，所述螺纹柱分布固定在所述支撑柱和所述支撑垫的底部，所述支撑垫螺纹连接在所述螺纹柱的端部。
在本实用新型的一种实施例中，所述紫外线杀菌灯包括灯架和灯管，所述灯架安装在所述导流箱的内表面，所述灯管安装在所述灯架的内部。
在本实用新型的一种实施例中，所述阻流块为等距离间隔分布，所述阻流块的截面为弧形设置。
在本实用新型的一种实施例中，所述导流箱的一端为向下倾斜设置。
本实用新型的有益效果是：本实用新型通过上述设计得到的一种油田污水净化再利用装置，使用时，将油田污水管道插入离心筒的内部，然后伺服电机工作通过传动件带动中空管进行旋转，这样安装在中空管内部的离心筒就会跟随进行旋转，这样油田污水中的大颗粒杂质就会在离心力的作用下与油水进行分离，杂质留在离心筒的内部，油水在净化箱的内部向下流动经过导流箱，在经过导流箱的过程中紫外线杀菌灯就会对油水进行照射杀菌进一步净化，最后油水进入油水分离器的内部并排出再次利用，这样在使用过程中可以在离心的作用下提高油田污水的净化速度，同时可以减少杂质表面油水残留提高资源利用率。
