申请日2021.04.14
公开日期2021.11.16
IPC分类C02F9/14
摘要
本实用新型提供一种生活污水高效处理装置，包括：进水弯管、处理箱、氧气管、电动机、过滤网以及出水弯管，处理箱的左端面安装有出水弯管，出水弯管的下端面安装有抽水泵，抽水泵的下表面安装有进水管，处理箱的内部安装有搅拌轴，搅拌轴的圆周表面上安装有搅拌扇叶，搅拌轴的圆周表面上安装有传动齿轮，搅拌轴的前端面安装有电动机，处理箱的内部安装有过滤网，处理箱的内部安装有植被底座，植被底座的上表面安装有植株盆,与现有技术相比，本实用新型具有如下的有益效果：通过增加搅拌轴、搅拌扇叶、电动机、过滤网、控制电路板、智能处理芯片、氧气浓度传感器，使得污水治理的效果更好，并且能够节省大量的氧气和人力资源，从而降低治理污水的成本。
权利要求

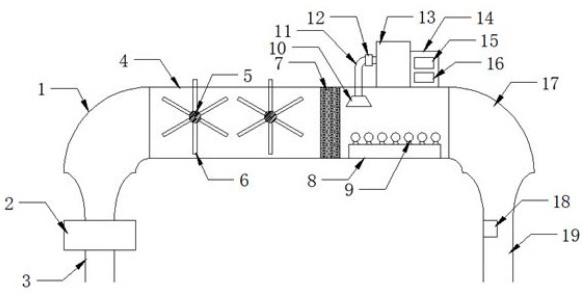

1.一种生活污水高效处理装置，包括：进水弯管、处理箱、氧气管、电动机、过滤网以及出水弯管，其特征在于：所述处理箱的左端面安装有出水弯管，所述出水弯管的下端面安装有抽水泵，所述抽水泵的下表面安装有进水管，所述处理箱的内部安装有搅拌轴，所述搅拌轴的圆周表面上安装有搅拌扇叶，所述搅拌轴的圆周表面上安装有传动齿轮，所述搅拌轴的前端面安装有电动机，所述处理箱的内部安装有过滤网，所述处理箱的内部安装有植被底座，所述植被底座的上表面安装有植株盆，所述处理箱的外侧安装有氧气管，所述氧气管的左端面安装有输氧管，所述输氧管的圆周表面上安装有氧气阀，所述输氧管的下端安装有喷氧口，所述处理箱的外侧安装有控制箱，所述控制箱的内部安装有智能处理芯片，所述控制箱的内部安装有控制电路板，所述处理箱的右端面安装有出水弯管，所述出水弯管的下表面安装有出水管，所述出水管的内部安装有氧气浓度传感器。
2.如权利要求1所述的一种生活污水高效处理装置，其特征在于：所述搅拌轴共有两个并且高度相同的都安装在过滤网的左侧，每个搅拌轴的圆周表面上分别安装有六个搅拌扇叶，并且相邻的搅拌扇叶间隔角度相同，两个所述搅拌轴都贯穿处理箱的前端面，两个所述传动齿轮分别安装在两个搅拌轴贯穿处理箱的一端，两个所述传动齿轮通过传动带连接，所述电动机安装在其中一根搅拌轴的前端面。
3.如权利要求1所述的一种生活污水高效处理装置，其特征在于：所述过滤网的横截面积与处理箱的横截面积相同，所述植被底座安装在过滤网的右侧，所述植被底座的上表面安装有若干个植株盆，并且每个植株盆内都养殖有水生植物。
4.如权利要求1所述的一种生活污水高效处理装置，其特征在于：所述氧气浓度传感器的输出端与智能处理芯片的输入端连接，所述智能处理芯片的输出端与控制电路板的输入端连接，所述控制电路板的输出端与氧气阀的出入端连接。
5.如权利要求1所述的一种生活污水高效处理装置，其特征在于：所述氧气管和控制盒安装在处理箱上表面的外侧，并且与处理箱没有直接连接，所述喷氧口安装在处理箱内部过滤网的右侧。
说明书
一种生活污水高效处理装置
技术领域
本实用新型属于污水治理装置领域，特别涉及一种生活污水高效处理装置。
背景技术
目前，随着社会的发展，世界各国的河流水质都面临着来自工业、农业、生活等方面的不同程度的污染，因此如何解决日益严重的河道污染问题，被众多的国家越来越重视。
但是,河道曝气技术是根据河流受到污染后缺氧的特点，人工向水体中冲入空气，加速水体复氧过程，以提高水体的溶解氧水平，恢复和增强水体中好氧微生物的活力，使水体中的污染物质得以净化，从而改善河流的水质。但是现有的河流治理的曝气技术存在缺陷，人工向水体中通入氧气，劳动强大较大，无法根据实际情况通入氧气，造成氧气的大量浪费，并且在向通入氧气之前时，不能够保证将水体中的杂物进行很好的过滤，从而无法污水的治理质量。
因此，现在亟需一种生活污水高效处理装置。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种生活污水高效处理装置，通过增加搅拌轴、搅拌扇叶、电动机、过滤网、控制电路板、智能处理芯片、氧气浓度传感器以及植株盆，以解决上述背景技术中提出的问题。
本实用新型的技术方案是这样实现的：一种生活污水高效处理装置，包括：进水弯管、处理箱、氧气管、电动机、过滤网以及出水弯管，所述处理箱的左端面安装有出水弯管，所述出水弯管的下端面安装有抽水泵，所述抽水泵的下表面安装有进水管，所述处理箱的内部安装有搅拌轴，所述搅拌轴的圆周表面上安装有搅拌扇叶，所述搅拌轴的圆周表面上安装有传动齿轮，所述搅拌轴的前端面安装有电动机，所述处理箱的内部安装有过滤网，所述处理箱的内部安装有植被底座，所述植被底座的上表面安装有植株盆，所述处理箱的外侧安装有氧气管，所述氧气管的左端面安装有输氧管，所述输氧管的圆周表面上安装有氧气阀，所述输氧管的下端安装有喷氧口，所述处理箱的外侧安装有控制箱，所述控制箱的内部安装有智能处理芯片，所述控制箱的内部安装有控制电路板，所述处理箱的右端面安装有出水弯管，所述出水弯管的下表面安装有出水管，所述出水管的内部安装有氧气浓度传感器。
作为一优选的实施方式，所述搅拌轴共有两个并且高度相同的都安装在过滤网的左侧，每个搅拌轴的圆周表面上分别安装有六个搅拌扇叶，并且相邻的搅拌扇叶间隔角度相同，两个所述搅拌轴都贯穿处理箱的前端面，所述两个传动齿轮分别安装在两个搅拌轴贯穿处理箱的一端，两个所述传动齿轮通过传动带连接，所述电动机安装在其中一根搅拌轴的前端面。
作为一优选的实施方式，所述过滤网的横截面积与处理箱的横截面积相同，所述植被底座安装在过滤网的右侧，所述植被底座的上表面安装有若干个植株盆，并且每个植株盆内都养殖有水生植物。
作为一优选的实施方式，所述氧气浓度传感器的输出端与智能处理芯片的输入端连接，所述智能处理芯片的输出端与控制电路板的输入端连接，所述控制电路板的输出端与氧气阀的出入端连接。
作为一优选的实施方式，所述氧气管和控制盒安装在处理箱上表面的外侧，并且与处理箱没有直接连接，所述喷氧口安装在处理箱内部过滤网的右侧。
采用了上述技术方案后，本实用新型的有益效果是：通过增加搅拌轴、搅拌扇叶、电动机、过滤网、控制电路板、智能处理芯片、氧气浓度传感器，使得污水治理的效果更好，并且能够节省大量的氧气和人力资源，从而降低治理污水的成本。
因搅拌轴、搅拌扇叶、电动机能够将污水进行搅拌，增大深层水与外界的接触，增大深层水的曝气，使得水内部提前积攒部分氧气，再通过过滤网将污水内的杂物过滤，提高污水增氧的效果，植株盆通过光合作用产生氧气，并且改善污水的污染，氧气浓度传感器能够实时监控水内部的氧气浓度，从而添加适量的氧气。
