申请日2021.04.13
公开日期2021.11.12
IPC分类B01D36/04
摘要
本实用新型涉及污水处理领域，具体是一种组合式污水处理装置，包括支撑安装筒，还包括：进料除渣模块，设置在支撑安装筒的一端；多重过滤模块，设置在支撑安装筒的另一端；多级沉淀排污模块，设置在支撑安装筒内，所述多级沉淀排污模块包括安装隔板，安装隔板水平设置在支撑安装筒的内部，安装隔板正对的支撑安装筒底部设置有斜导流板，通过多组模块化的连接结构，使得装置实现组合式的污水处理，且通过进液滤渣、多级沉淀排污和多级过滤配合，显著提升装置的污水处理质量和效率，且能够连续高质量的进行污水处理。
权利要求
1.一种组合式污水处理装置，包括支撑安装筒，其特征在于，还包括：
进料除渣模块，设置在支撑安装筒的一端；
多重过滤模块，设置在支撑安装筒的另一端；
多级沉淀排污模块，设置在支撑安装筒内。
2.根据权利要求1所述的一种组合式污水处理装置，其特征在于，所述多级沉淀排污模块包括安装隔板，安装隔板水平设置在支撑安装筒的内部，安装隔板正对的支撑安装筒底部设置有斜导流板，支撑安装筒配合斜导流板的最低处设置有排污管，安装隔板背向斜导流板的一侧设置有若干挡流板。
3.根据权利要求2所述的一种组合式污水处理装置，其特征在于，所述进料除渣模块到多重过滤模块之间相邻的挡流板之间间隙和高度依次减小，且相邻的挡流板之间均设置有多孔缓流板。
4.根据权利要求2或3所述的一种组合式污水处理装置，其特征在于，相邻的挡流板及挡流板与支撑安装筒内壁之间正对的安装隔板内部均嵌入设置有均流腔，均流腔正对斜导流板的一侧均设置有导料管，导料管均从安装隔板的一侧伸出，且导料管内均设置有电磁阀，安装隔板的另一侧配合均流腔均阵列设置有若干导料孔。
5.根据权利要求1所述的一种组合式污水处理装置，其特征在于，所述进料除渣模块包括进料筒，进料筒的一端通过送料管与支撑安装筒的一端连通，送料管的内部设置有导料泵。
6.根据权利要求5所述的一种组合式污水处理装置，其特征在于，所述进料筒的底部通过驱动转轴设置有转动闸门，转动闸门的外端配合送料管设置有斜滤网。
7.根据权利要求1所述的一种组合式污水处理装置，其特征在于，所述多重过滤模块包括滤液筒，滤液筒通过固定柱与支撑安装筒的另一端连接，滤液筒的顶部和支撑安装筒的顶部通过溢流管连通，滤液筒的底部设置有排液管。
8.根据权利要求7所述的一种组合式污水处理装置，其特征在于，所述滤液筒的内部等间距设置有若干锥面滤网。

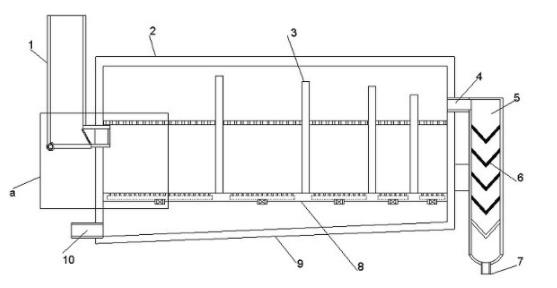

说明书
一种组合式污水处理装置
技术领域
本实用新型涉及污水处理领域，具体是一种组合式污水处理装置。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。但是，现有的污水处理设备分布范围广，难以集中管理，污水处理设备无法模块化，难以建造，污水处理设备固定性强，适用性差。
虽然当前采用的污水处理设备能够针对上述问题进行改进，但是在设备的设计和安装方面、污水处理的效率方面、连续处理方面均存在明显缺陷，为此，提出一种组合式污水处理装置。
发明内容
本实用新型的目的在于提供一种组合式污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种组合式污水处理装置，包括支撑安装筒，还包括：
进料除渣模块，设置在支撑安装筒的一端；
多重过滤模块，设置在支撑安装筒的另一端；
多级沉淀排污模块，设置在支撑安装筒内。
作为本实用新型进一步的方案：所述多级沉淀排污模块包括安装隔板，安装隔板水平设置在支撑安装筒的内部，安装隔板正对的支撑安装筒底部设置有斜导流板，支撑安装筒配合斜导流板的最低处设置有排污管，安装隔板背向斜导流板的一侧设置有若干挡流板。
作为本实用新型进一步的方案：所述进料除渣模块到多重过滤模块之间相邻的挡流板之间间隙和高度依次减小，且相邻的挡流板之间均设置有多孔缓流板。
作为本实用新型进一步的方案：相邻的挡流板及挡流板与支撑安装筒内壁之间正对的安装隔板内部均嵌入设置有均流腔，均流腔正对斜导流板的一侧均设置有导料管，导料管均从安装隔板的一侧伸出，且导料管内均设置有电磁阀，安装隔板的另一侧配合均流腔均阵列设置有若干导料孔。
作为本实用新型进一步的方案：所述进料除渣模块包括进料筒，进料筒的一端通过送料管与支撑安装筒的一端连通，送料管的内部设置有导料泵。
作为本实用新型进一步的方案：所述进料筒的底部通过驱动转轴设置有转动闸门，转动闸门的外端配合送料管设置有斜滤网。
作为本实用新型进一步的方案：所述多重过滤模块包括滤液筒，滤液筒通过固定柱与支撑安装筒的另一端连接，滤液筒的顶部和支撑安装筒的顶部通过溢流管连通，滤液筒的底部设置有排液管。
作为本实用新型再进一步的方案：所述滤液筒的内部等间距设置有若干锥面滤网。
与现有技术相比，本实用新型的有益效果是：通过多组模块化的连接结构，使得装置实现组合式的污水处理，且通过进液滤渣、多级沉淀排污和多级过滤配合，显著提升装置的污水处理质量和效率，且能够连续高质量的进行污水处理。
