申请日2021.01.26
公开日期2021.11.02
IPC分类C02F3/12;C02F9/14
摘要
一种改良型SBR一体化设备，涉及工业设备技术领域，进水管可以通过法兰盘和连接丝与外部的输送管道进行连接，可以使污水进入箱体的内部，曝气机工作使气体通过主气管、支气管、喷管、套筒和气盘均匀的喷射在箱体内污水的内部，喷气后气盘自身的重力推动套筒沿喷管移动，进而使气盘压在喷管的顶端，进而进行封盖，避免发生堵塞，不影响曝气效果，水泵工作使水管的内部形成负压，并使箱体内部的污水进入内过滤管的内部，并使污物留下通过内过滤管排出，并使清水通过水管和出水管进行排出，同时，污水经过内过滤管的内部，本实用新型通过对曝气装置的喷头进行封盖，避免发生堵塞，不影响曝气效果，而且可以使滗水器具备防堵塞功能，便于清水的排出。
权利要求

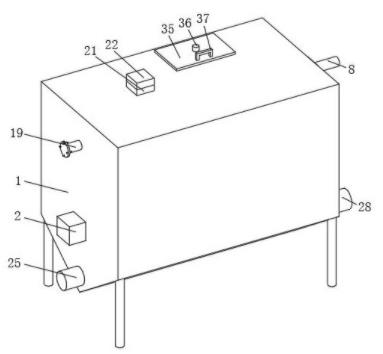

1.一种改良型SBR一体化设备，包括箱体（1），其特征是：所述箱体（1）的左侧设有曝气机（2），所述曝气机（2）的出气口贯穿箱体（1）的左侧，所述曝气机（2）的出气口上设有主气管（3），所述主气管（3）的侧面通过卡接机构卡接有支气管（4），所述支气管（4）的外端设有定位机构，所述支气管（4）阵列分布在主气管（3）的侧面，所述支气管（4）的侧面阵列分布有喷管（7），所述喷管（7）的侧面套接有套筒（6），所述套筒（6）的顶端设有气盘（5），且喷管（7）的顶端套接在气盘（5）的内部，所述箱体（1）的右侧设有水泵（9），所述水泵（9）的出水口上设有出水管（8），所述水泵（9）的进水口贯穿箱体（1）的右侧，所述水泵（9）的进水口上设有水管（10），所述水管（10）的另一端密封套接有内过滤管（11），所述内过滤管（11）的右端密封贯穿水管（10）的外部，所述内过滤管（11）和水管（10）的左端设有重块（12），所述内过滤管（11）的内部侧面固定设有固定板（13），所述固定板（13）的右侧转动连接有转轴一（15），所述转轴一（15）的侧面阵列分布有四个旋转叶片一（14），所述转轴一（15）的右端对称设有两个搅拌棍（16），所述箱体（1）的上表面设有单片机（21），所述单片机（21）的上表面设有操作键盘（22），所述单片机（21）与操作键盘（22）双向电连接，所述单片机（21）的输出端电连接曝气机（2）和水泵（9）的输入端。
2.根据权利要求1所述的改良型SBR一体化设备，其特征是：所述卡接机构包括连接套筒（30）和密封垫（31），所述主气管（3）的侧面阵列分布有连接套筒（30），所述连接套筒（30）的内部设有密封垫（31），所述支气管（4）的内端顶接在密封垫（31）上。
3.根据权利要求1所述的改良型SBR一体化设备，其特征是：所述定位机构包括弹簧（32）、顶块（33）和防滑橡胶块（34）， 所述支气管（4）的外端内部套接有弹簧（32），所述弹簧（32）的外端设有顶块（33），所述顶块（33）滑动连接在支气管（4）的内部，所述顶块（33）的外侧设有防滑橡胶块（34）。
4.根据权利要求1所述的改良型SBR一体化设备，其特征是：所述水管（10）的侧面固定套接有固定环（23），所述固定环（23）的侧面设有弹性拉绳（20），所述弹性拉绳（20）的另一端与箱体（1）的内部顶侧连接。
5.根据权利要求1所述的改良型SBR一体化设备，其特征是：所述箱体（1）的右侧设有排污管（28），所述排污管（28）的侧面设有阀门（29），所述箱体（1）的左侧设有电机（25），所述电机（25）的输出轴贯穿箱体（1）的内部，所述电机（25）的输出轴上设有转轴二（26），所述转轴二（26）的侧面设有旋转叶片二（27），所述单片机（21）的输出端电连接电机（25）的输入端。
6.根据权利要求1所述的改良型SBR一体化设备，其特征是：所述箱体（1）的左侧设有进水管（19），所述进水管（19）的左端设有法兰盘（18），所述法兰盘（18）上阵列分布有四个连接丝（17）。
7.根据权利要求1所述的改良型SBR一体化设备，其特征是：所述箱体（1）的上表面铰接有维修门（35），所述维修门（35）的上表面设有排气阀（36）和手柄（24）。
说明书
一种改良型SBR一体化设备
技术领域
本实用新型涉及工业设备技术领域，尤其是涉及一种改良型SBR一体化设备。
背景技术
SBR序列间歇式活性污泥法，是一种按间歇曝气方式来运行的活性污泥法污水处理技术，现有的SBR一体化设备主要特征是在运行上的有序和间歇操作，SBR技术的核心是SBR反应池，该池集均化、初沉、生物降解、二沉和滗水器等功能于一池，无污泥回流系统，但是这样的曝气装置工作后易造成喷头堵塞，影响曝气效果，而且滗水器不具备防堵塞功能，使清水难以排出。
实用新型内容
为了克服背景技术中的不足，本实用新型提供了一种改良型SBR一体化设备，本实用新型通过对曝气装置的喷头进行封盖，避免发生堵塞，不影响曝气效果，而且可以使滗水器具备防堵塞功能，便于清水的排出。
为了实现所述实用新型目的，本实用新型采用如下技术方案：
一种改良型SBR一体化设备，包括箱体，所述箱体的左侧设有曝气机，所述曝气机的出气口贯穿箱体的左侧，所述曝气机的出气口上设有主气管，所述主气管的侧面通过卡接机构卡接有支气管，所述支气管的外端设有定位机构，所述支气管阵列分布在主气管的侧面，所述支气管的侧面阵列分布有喷管，所述喷管的侧面套接有套筒，所述套筒的顶端设有气盘，且喷管的顶端套接在气盘的内部，所述箱体的右侧设有水泵，所述水泵的出水口上设有出水管，所述水泵的进水口贯穿箱体的右侧，所述水泵的进水口上设有水管，所述水管的另一端密封套接有内过滤管，所述内过滤管的右端密封贯穿水管的外部，所述内过滤管和水管的左端设有重块，所述内过滤管的内部侧面固定设有固定板，所述固定板的右侧转动连接有转轴一，所述转轴一的侧面阵列分布有四个旋转叶片一，所述转轴一的右端对称设有两个搅拌棍，所述箱体的上表面设有单片机，所述单片机的上表面设有操作键盘，所述单片机与操作键盘双向电连接，所述单片机的输出端电连接曝气机和水泵的输入端。
所述卡接机构包括连接套筒和密封垫，所述主气管的侧面阵列分布有连接套筒，所述连接套筒的内部设有密封垫，所述支气管的内端顶接在密封垫上。
所述定位机构包括弹簧、顶块和防滑橡胶块， 所述支气管的外端内部套接有弹簧，所述弹簧的外端设有顶块，所述顶块滑动连接在支气管的内部，所述顶块的外侧设有防滑橡胶块。
所述水管的侧面固定套接有固定环，所述固定环的侧面设有弹性拉绳，所述弹性拉绳的另一端与箱体的内部顶侧连接。
所述箱体的右侧设有排污管，所述排污管的侧面设有阀门，所述箱体的左侧设有电机，所述电机的输出轴贯穿箱体的内部，所述电机的输出轴上设有转轴二，所述转轴二的侧面设有旋转叶片二，所述单片机的输出端电连接电机的输入端。
所述箱体的左侧设有进水管，所述进水管的左端设有法兰盘，所述法兰盘上阵列分布有四个连接丝。
所述箱体的上表面铰接有维修门，所述维修门的上表面设有排气阀和手柄。
由于采用了上述技术方案，本实用新型具有如下有益效果：
本实用新型所述的一种改良型SBR一体化设备，喷气后气盘自身的重力推动套筒沿喷管移动，进而使气盘压在喷管的顶端，进而对喷管的顶端进行封盖，避免发生堵塞，不影响曝气效果，而且污水经过内过滤管的内部，推动旋转叶片一带动转轴一旋转，转轴一旋转带动两个搅拌棍在内过滤管的内部进行搅动，可以使滗水器具备防堵塞功能，便于清水的排出。
