申请日2021.04.13
公开日期2021.11.19
IPC分类C02F9/04
摘要
本实用新型公开了一种餐厨垃圾渗滤液水质调节除渣一体反应池，包括：反应池本体和曝气机；反应池本体的两端分别设置污水进水口和清水出水口，其中部通过隔板一、隔板二、隔板三和隔板四分隔为曝气区、杂质去除区、混凝沉降区和导流区和清液匀质区；浮渣隔板的一端与隔板二的连接处安装螺旋排渣机构；清液匀质区的顶部搅拌机；采用一体化整体结构，占用空间更小，降低投资成本，处理效率更高，效果更好，且液体在经过曝气区、杂质去除区、混凝沉降区和导流区和清液匀质区的过程中采取折流式进水的方式，有效保证对污水、水质、水量进行匀质处理，能耗更小，更利于节能，经过曝气后的清水有利于后续过态系统的发展，更为环保。
权利要求

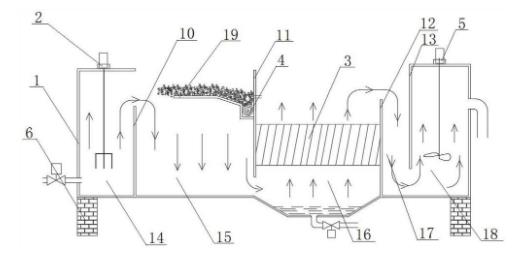

1.一种餐厨垃圾渗滤液水质调节除渣一体反应池，其特征在于，包括：反应池本体(1)和曝气机(2)；所述反应池本体(1)的两端分别设置污水进水口和清水出水口，其中部通过隔板一(10)、隔板二(11)、隔板三(12)和隔板四(13)分隔为曝气区(14)、杂质去除区(15)、混凝沉降区(16)、导流区(17)和清液匀质区(18)；
所述曝气区(14)的侧壁顶部设置曝气机(2)安装座，并安装所述曝气机(2)，所述曝气机(2)的工作部件穿入所述曝气区(14)内；所述污水进水口设置在所述曝气区(14)的底部，所述曝气区(14)的出水口设置在靠近所述隔板一(10)的顶部位置；所述杂质去除区(15)的顶部设置浮渣隔板(19)，其出水口设置在靠近所述隔板二(11)的底部位置，所述隔板二和所述隔板三(12)之间设置沉淀器(3)，其出水口设置在靠近所述隔板三(12)的顶部位置；所述导流区(17)的出水口设置在靠近所述隔板四(13)的底部位置，所述清水出水口设置在所述清液匀质区(18)的顶部。
2.根据权利要求1所述的一种餐厨垃圾渗滤液水质调节除渣一体反应池，其特征在于，还包括螺旋排渣机构(4)；
所述浮渣隔板(19)远离所述曝气区(14)的一端与所述隔板二(11)的顶部连接，并在连接端形成螺旋排渣机构安装槽，并安装所述螺旋排渣机构(4)。
3.根据权利要求2所述的一种餐厨垃圾渗滤液水质调节除渣一体反应池，其特征在于，还包括搅拌机(5)；
所述清液匀质区(18)的顶部设置搅拌机安装座，并安装搅拌机(5)；所述搅拌机(5)的搅拌部件伸入清液匀质区(18)内。
4.根据权利要求3所述的一种餐厨垃圾渗滤液水质调节除渣一体反应池，其特征在于，所述混凝沉降区(16)的底部为下沉式池底，并在底部设置污泥排放管道。
5.根据权利要求1所述的一种餐厨垃圾渗滤液水质调节除渣一体反应池，其特征在于，所述反应池本体(1)底部设置支撑架(6)。
6.根据权利要求4所述的一种餐厨垃圾渗滤液水质调节除渣一体反应池，其特征在于，所述沉淀器(3)为斜板沉淀机构。
说明书
一种餐厨垃圾渗滤液水质调节除渣一体反应池
技术领域
本实用新型涉及污水处理技术领域，更具体的说是涉及一种针对处理餐厨餐厨垃圾渗滤液调节除渣一体反应池。
背景技术
一般餐厨垃圾渗滤液调节池分为匀量池和匀质池。匀量池主要起均化水量作用，也称为水量匀化池；均质池主要起均质化水质作用，也称为水质均化池。
常用的均量池实际是一座变水位的贮水池，来水为重力流，出水用泵抽。贮留池移到泵后的旁通线上，泵主泵按平均流量配置，多余的水量用辅助泵抽入贮留池，在来水量低于平均流量时再回流系房集水井。
优点是贮留池硬来水管高程限制，一般为半地上式，施工维护和排渣均较方便；缺点是贮留池水量需两描升，增加了能耗。
异程式均质池是最常见的一种均质池，为常水位，重力流。均质池中水流每一质点的流程由短到长，都不相同(沉淀池每一质点的流程都相同)，再结合进出水槽的配合布置，使前后时程的水得以相互混合，取得随机均质的效果。均质池设在泵前、泵后均可，但这种池只能均质，不能均量。
因此，如何提供一种成本低、占用空间小且处理效果好的反应池是本领域技术人员亟需解决的问题。
实用新型内容
有鉴于此，本实用新型旨在提供一种餐厨垃圾渗滤液水质调节除渣一体反应池，以至少在一定程度上解决现有技术中的上述技术问题之一。
为了实现上述目的，本实用新型采用如下技术方案：
一种餐厨垃圾渗滤液水质调节除渣一体反应池，包括：反应池本体和曝气机；所述反应池本体的两端分别设置污水进水口和清水出水口，其中部通过隔板一、隔板二、隔板三和隔板四分隔为曝气区、杂质去除区、混凝沉降区和导流区和清液匀质区；
所述曝气区的侧壁顶部设置曝气机安装座，并安装所述曝气机，所述曝气机的工作部件穿入所述曝气区内；所述污水进水口设置在所述曝气区的底部，所述曝气区的出水口设置在靠近所述隔板一的顶部位置；所述杂质去除区的顶部设置浮渣隔板，其出水口设置在靠近所述隔板二的底部位置，所述隔板二和所述隔板三之间设置沉淀器，其出水口设置在靠近所述隔板三的顶部位置；所述导流区的出水口设置在靠近所述隔板四的底部位置，所述清水出水口设置在所述清液匀质区的顶部。
经由上述的技术方案可知，与现有技术相比，本实用新型公开提供了一种餐厨垃圾渗滤液水质调节除渣一体反应池，采用一体化整体结构，占用空间更小，降低投资成本，处理效率更高，效果更好，且液体在经过曝气区、杂质去除区、混凝沉降区和导流区和清液匀质区的过程中采取折流式进水的方式，有效保证对污水、水质、水量进行匀质处理，能耗更小，更利于节能，经过曝气后的清水有利于后续过态系统的发展，更为环保。
优选的，在上述的一种餐厨垃圾渗滤液水质调节除渣一体反应池中，还包括螺旋排渣机构；
所述浮渣隔板远离所述曝气区的一端与所述隔板二的顶部连接，并在连接端形成螺旋排渣机构安装槽，并安装所述螺旋排渣机构，此方案污水经过机械曝气区，使污水与空气混合产生大量微气泡使气泡附着在悬浮颗粒上，因粘合体密度小于水而上浮至水面，实现水与悬浮物的分离，之后悬浮物通过螺旋排渣机构进行收集排出，实现自流去除漂浮物及杂质，效率更高。
优选的，在上述的一种餐厨垃圾渗滤液水质调节除渣一体反应池中，还包括搅拌机；
所述清液匀质区的顶部设置搅拌机安装座；所述搅拌机的搅拌部件伸入清液匀质区内；此方案中液体在进入清液匀质区后可通过搅拌机进行匀质处理。
优选的，在上述的一种餐厨垃圾渗滤液水质调节除渣一体反应池中，所述混凝沉降区的底部为下沉式池底，并在底部设置污泥排放管道；此方案能够便捷的排出污泥，防止反应池堵塞。
优选的，在上述的一种餐厨垃圾渗滤液水质调节除渣一体反应池中，所述反应池本体底部设置支撑架。
优选的，在上述的一种餐厨垃圾渗滤液水质调节除渣一体反应池中，所述沉淀器为斜板沉淀机构，此方案中水流垂直向上与斜管填料形成夹角，将大颗粒悬浮物及杂质进行拦截阻挡，并在混凝剂的作用下凝聚矾花，混凝并沉降，通过定期自动的排泥的方式使悬浮物杂质得以去除，操作简单，效率更高。
