申请日2021.04.19
公开日期2021.11.19
IPC分类C02F3/34;C02F3/00;C02F3/28
摘要
本实用新型属于污水处理技术领域，具体为一种污水反硝化系统自动控制装置，包括污水处理池，所述污水处理池的内顶部设有螺杆，所述螺杆的一端与污水处理池的内侧壁转动连接，所述螺杆的另一端贯穿污水处理池的内侧壁并向外延伸，所述螺杆延伸的一端固定连接有第一从动轮，所述螺杆上螺纹套设有移动块，所述污水处理池内靠近螺杆的顶部设有滑杆，所述滑杆的两端分别与污水处理池相对的内侧壁固定连接，所述移动块上设有与滑杆对应的滑口，所述移动块的底部固定连接有喷头，本实用新型中通过多处调节机构的设置，从而能够实现碳源的均匀投加，提升污水的处理效率和降低运行成本。
权利要求

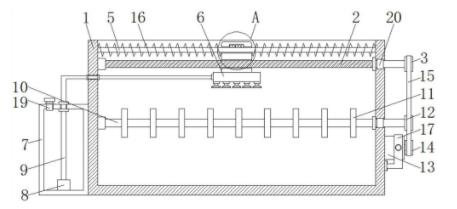

1.一种污水反硝化系统自动控制装置，包括污水处理池(1)，其特征在于：所述污水处理池(1)的内顶部设有螺杆(2)，所述螺杆(2)的一端与污水处理池(1)的内侧壁转动连接，所述螺杆(2)的另一端贯穿污水处理池(1)的内侧壁并向外延伸，所述螺杆(2)延伸的一端固定连接有第一从动轮(3)，所述螺杆(2)上螺纹套设有移动块(4)，所述污水处理池(1)内靠近螺杆(2)的顶部设有滑杆(5)，所述滑杆(5)的两端分别与污水处理池(1)相对的内侧壁固定连接，所述移动块(4)上设有与滑杆(5)对应的滑口，所述移动块(4)的底部固定连接有喷头(6)，所述污水处理池(1)远离第一从动轮(3)一侧的底部固定连接有储液箱(7)，所述储液箱(7)的内底部设有吸水泵(8)，所述吸水泵(8)的出水端与喷头(6)的进水端通过伸缩水管(9)固定连通，所述污水处理池(1)内靠近螺杆(2)的底部设有转杆(10)，所述转杆(10)上固定套设有多个搅拌轴(11)，所述转杆(10)的一端与污水处理池(1)的内侧壁转动连接，所述转杆(10)的另一端贯穿污水处理池(1)的内侧壁并向外延伸，所述转杆(10)延伸的一端固定连接有第二从动轮(12)，所述污水处理池(1)靠近第二从动轮(12)底部一侧的底部设有伺服电机(13)，所述伺服电机(13)的输出轴上固定连接有主动轮(14)，所述主动轮(14)与第一从动轮(3)和第二从动轮(12)之间通过皮带(15)传动连接。
2.根据权利要求1所述的一种污水反硝化系统自动控制装置，其特征在于：所述滑杆(5)上套设有对称设置的两个弹簧(16)，两个所述弹簧(16)的两端分别与移动块(4)的两侧和污水处理池(1)相对的内侧壁固定连接。
3.根据权利要求1所述的一种污水反硝化系统自动控制装置，其特征在于：所述移动块(4)上滑口的顶部设有凹槽，所述凹槽内设有多个滚珠(17)，所述滚珠(17)的边缘与滑杆(5)相接触。
4.根据权利要求1所述的一种污水反硝化系统自动控制装置，其特征在于：所述伺服电机(13)通过固定架(18)将其固定连接在污水处理池(1)的外侧壁上。
5.根据权利要求1所述的一种污水反硝化系统自动控制装置，其特征在于：所述储液箱(7)的顶部设有进液管(19)。
6.根据权利要求1所述的一种污水反硝化系统自动控制装置，其特征在于：所述螺杆(2)与转杆(10)上均套设有轴承(20)，所述轴承(20)固定安装在污水处理池(1)的贯穿口。
说明书
一种污水反硝化系统自动控制装置
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种污水反硝化系统自动控制装置。
背景技术
随着国家对污水处理厂排放标准的提高，反硝化深床滤池以其独特的优势得到了广泛地应用。相比于其他工艺，反硝化深床滤池工艺流程简单，效果稳定，出水水质好，投资少，能耗低，经济而高效。反硝化深床滤池主要通过反硝化细菌利用水中的碳源先把硝态氮转化为氮气，完成污水中总氮去除，在反硝化深床滤池过滤过程中碳源投加的量和精确程度直接影响运行费用和反硝化脱氮效果。
但是现有污水反硝化处理的过程中缺少均匀投加碳源的结构，影响污水的处理效率和增加运行成本。
实用新型内容
本实用新型的目的是为了解决现有技术中问题，而提出的一种污水反硝化系统自动控制装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水反硝化系统自动控制装置，包括污水处理池，所述污水处理池的内顶部设有螺杆，所述螺杆的一端与污水处理池的内侧壁转动连接，所述螺杆的另一端贯穿污水处理池的内侧壁并向外延伸，所述螺杆延伸的一端固定连接有第一从动轮，所述螺杆上螺纹套设有移动块，所述污水处理池内靠近螺杆的顶部设有滑杆，所述滑杆的两端分别与污水处理池相对的内侧壁固定连接，所述移动块上设有与滑杆对应的滑口，所述移动块的底部固定连接有喷头，所述污水处理池远离第一从动轮一侧的底部固定连接有储液箱，所述储液箱的内底部设有吸水泵，所述吸水泵的出水端与喷头的进水端通过伸缩水管固定连通，所述污水处理池内靠近螺杆的底部设有转杆，所述转杆上固定套设有多个搅拌轴，所述转杆的一端与污水处理池的内侧壁转动连接，所述转杆的另一端贯穿污水处理池的内侧壁并向外延伸，所述转杆延伸的一端固定连接有第二从动轮，所述污水处理池靠近第二从动轮底部一侧的底部设有伺服电机，所述伺服电机的输出轴上固定连接有主动轮，所述主动轮与第一从动轮和第二从动轮之间通过皮带传动连接。
优选地，所述滑杆上套设有对称设置的两个弹簧，两个所述弹簧的两端分别与移动块的两侧和污水处理池相对的内侧壁固定连接。
优选地，所述移动块上滑口的顶部设有凹槽，所述凹槽内设有多个滚珠，所述滚珠的边缘与滑杆相接触。
优选地，所述伺服电机通过固定架将其固定连接在污水处理池的外侧壁上。
优选地，所述储液箱的顶部设有进液管。
优选地，所述螺杆与转杆上均套设有轴承，所述轴承固定安装在污水处理池的贯穿口。
有益效果：
1.本实用新型中，通过螺杆带动螺纹连接的移动块在左右移动的过程中带动喷头对污水处理池内均匀喷洒碳源，提升了碳源添加的均匀性。
2.本实用新型中，通过转杆带动搅拌轴对污水进行搅拌，使添加至污水处理池内的碳源能够与污水充分混合，提升污水的处理效率和节省了碳源，降低运行成本。
3.本实用新型中，通过多处调节机构的设置，从而能够实现碳源的均匀投加，提升污水的处理效率和降低运行成本。
