申请日2021.04.09
公开日期2021.11.12
IPC分类C02F1/00;B08B9/087
摘要
本实用新型公开了一种高含泥污水处理装置，涉及污水处理装置领域，针对现有的大多数污水处理装置去泥效率低，且需要人工对水槽进行清理，清洗效率低的问题，现提出如下方案，其包括箱体和污泥盒，所述箱体内分别设有第一水槽、第二水槽和第三水槽，且所述第一水槽、第二水槽和第三水槽一侧分别开设有第一排污口、第二排污口和第三排污口，所述第一水槽远离第一排污口一侧固定开设有出泥口。本实用新型结构新颖，且该装置能够对高含泥污水进行三层过滤，大大的提高了高含泥污水的去泥效率，且能够对水槽进行自动化清理，操作简单，适宜推广使用。
权利要求

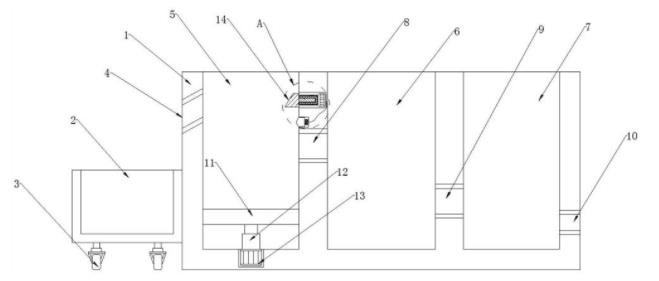

1.一种高含泥污水处理装置，包括箱体(1)和污泥盒(2)，其特征在于，所述箱体(1)内分别设有第一水槽(5)、第二水槽(6)和第三水槽(7)，且所述第一水槽(5)、第二水槽(6)和第三水槽(7)一侧分别开设有第一排污口(8)、第二排污口(9)和第三排污口(10)，所述第一水槽(5)远离第一排污口(8)一侧固定开设有出泥口(4)，且所述箱体(1)靠近出泥口(4)一侧设有污泥盒(2)，所述污泥盒(2)底端固定安装有两个结构相同的车轮(3)。
2.根据权利要求1所述的一种高含泥污水处理装置，其特征在于，所述第一水槽(5)底端固定安装有第一电机(13)，且所述第一电机(13)电动限位杆(12)，所述电动限位杆(12)远离第一电机(13)一端固定安装有活动板(11)。
3.根据权利要求2所述的一种高含泥污水处理装置，其特征在于，所述第一排污口(8)上方开设有第二安装槽(22)，且所述第二安装槽(22)内壁固定安装有弹簧(23)，所述弹簧(23)另一端固定安装有凸块(20)，且所述第二安装槽(22)内壁与凸块(20)一侧均固定安装有电接触块(24)，所述第二安装槽(22)顶端固定安装有伸缩装置。
4.根据权利要求3所述的一种高含泥污水处理装置，其特征在于，所述伸缩装置包括刮板(14)、第一安装槽(15)、第二电机(16)、第一伸缩杆(17)、第二伸缩杆(18)和第三伸缩杆(19)，且所述第二安装槽(22)上方固定开设第一安装槽(15)，所述第一安装槽(15)内固定安装有第二电机(16)，且所述第二电机(16)输出轴端部转动安装有第一伸缩杆(17)，所述第一伸缩杆(17)圆周内壁滑动安装有第二伸缩杆(18)，且所述第二伸缩杆(18)圆周内壁滑动安装有第三伸缩杆(19)，所述第三伸缩杆(19)一端固定安装有刮板(14)。
5.根据权利要求4所述的一种高含泥污水处理装置，其特征在于，所述第二电机(16)与电接触块(24)之间连接有电线(21)。
说明书
一种高含泥污水处理装置
技术领域
本实用新型涉及污水处理装置领域，尤其涉及一种高含泥污水处理装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水处理装置，不能够对高含泥的污水进行有效处理，且去泥效率低，且需要人工对水槽进行清理，清洗效率低的问题，因此，为了解决此类问题，我们提出了一种高含泥污水处理装置。
实用新型内容
本实用新型提出的一种高含泥污水处理装置，解决了大多数污水处理装置去泥效率低，且需要人工对水槽进行清理，清洗效率低的问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种高含泥污水处理装置，包括箱体和污泥盒，所述箱体内分别设有第一水槽、第二水槽和第三水槽，且所述第一水槽、第二水槽和第三水槽一侧分别开设有第一排污口、第二排污口和第三排污口，所述第一水槽远离第一排污口一侧固定开设有出泥口，且所述箱体靠近出泥口一侧设有污泥盒，所述污泥盒底端固定安装有两个结构相同的车轮。
优选的，所述第一水槽底端固定安装有第一电机，且所述第一电机电动限位杆，所述电动限位杆远离第一电机一端固定安装有活动板。
优选的，所述第一排污口上方开设有第二安装槽，且所述第二安装槽内壁固定安装有弹簧，所述弹簧另一端固定安装有凸块，且所述第二安装槽内壁与凸块一侧均固定安装有电接触块，所述第二安装槽顶端固定安装有伸缩装置。
优选的，所述伸缩装置包括刮板、第一安装槽、第二电机、第一伸缩杆、第二伸缩杆和第三伸缩杆，且所述第二安装槽上方固定开设第一安装槽，所述第一安装槽内固定安装有第二电机，且所述第二电机输出轴端部转动安装有第一伸缩杆，所述第一伸缩杆圆周内壁滑动安装有第二伸缩杆，且所述第二伸缩杆圆周内壁滑动安装有第三伸缩杆，所述第三伸缩杆一端固定安装有刮板。
优选的，所述第二电机与电接触块之间连接有电线。
本实用新型的有益效果为：
在箱体内设有三个结构相同的水槽和排污口，对高含泥的污水进行三层过滤排出，大大的提高了高含泥污水的排泥效率，提升了污水处理的效率。
且在第一水槽内设有伸缩装置，伸缩装置通过与第一电机、电动限位杆和活动板的配合，将活动板上的污泥推出，推至出泥口，由出泥口导入污泥盒内，对水槽进行简单清理。
综上所述，该装置能够对高含泥污水进行三层过滤，大大的提高了高含泥污水的去泥效率，且能够对水槽进行自动化清理，操作简单，适宜推广使用。
